船用电缆企业标准

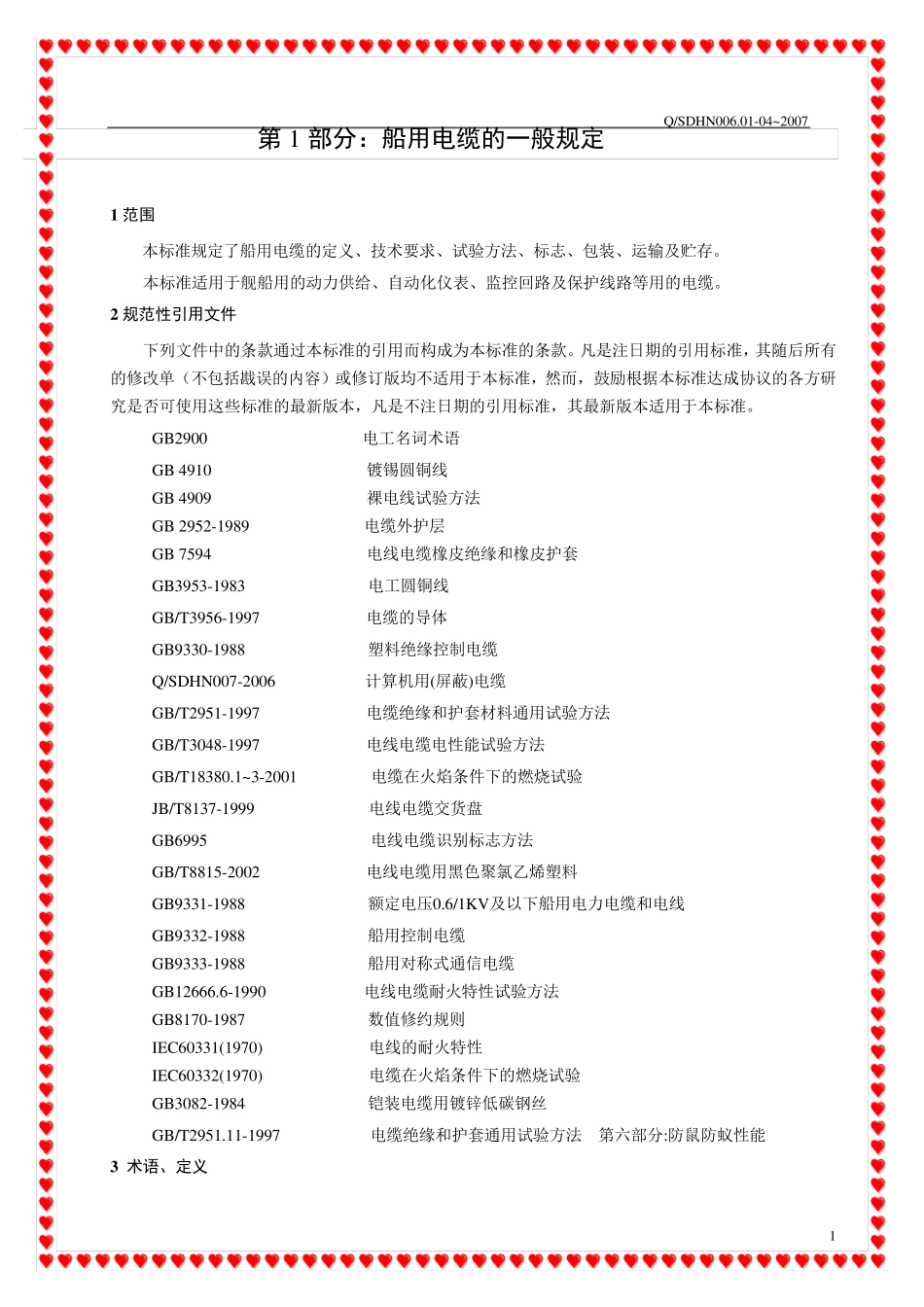

Q/SDHN006.01-04~2007 1 第1 部分：船用电缆的一般规定 1 范围 本标准规定了船用电缆的定义、技术要求、试验方法、标志、包装、运输及贮存。 本标准适用于舰船用的动力供给、自动化仪表、监控回路及保护线路等用的电缆。 2 规范性引用文件 下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用标准，其随后所有的修改单（不包括戡误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些标准的最新版本，凡是不注日期的引用标准，其最新版本适用于本标准。 GB2900 电工名词术语 GB 4910 镀锡圆铜线 GB 4909 裸电线试验方法 GB 2952-1989 电缆外护层 GB 7594 电线电缆橡皮绝缘和橡皮护套 GB3953-1983 电工圆铜线 GB/T3956-1997 电缆的导体 GB9330-1988 塑料绝缘控制电缆 Q/SDHN007-2006 计算机用(屏蔽)电缆 GB/T2951-1997 电缆绝缘和护套材料通用试验方法 GB/T3048-1997 电线电缆电性能试验方法 GB/T18380.1~3-2001 电缆在火焰条件下的燃烧试验 JB/T8137-1999 电线电缆交货盘 GB6995 电线电缆识别标志方法 GB/T8815-2002 电线电缆用黑色聚氯乙烯塑料 GB9331-1988 额定电压0.6/1KV及以下船用电力电缆和电线 GB9332-1988 船用控制电缆 GB9333-1988 船用对称式通信电缆 GB12666.6-1990 电线电缆耐火特性试验方法 GB8170-1987 数值修约规则 IEC60331(1970) 电线的耐火特性 IEC60332(1970) 电缆在火焰条件下的燃烧试验 GB3082-1984 铠装电缆用镀锌低碳钢丝 GB/T2951.11-1997 电缆绝缘和护套通用试验方法 第六部分:防鼠防蚁性能 3 术语、定义 Q/SDHN006.01-04~2007 2 3.1 术语 本标准采用下列术语定义。 3.1.1 额定电压 额定电压是指电缆设计和电性能试验用的基准电压,用 UO/U 表示,单位为：V。 U0—为任一绝缘导体和“地”电缆的金属护层或周围介质之间的电压有效值。 U—为多芯电缆或单芯电缆系统任何两相导体之间的电压有效值。 当电缆（电线）使用于交流系统时，电缆（电线）的额定电压至少应等于该系统的标称电压。当使用于直流系统时，该系统的标称电压应不大于电缆（电线）额定电压的 1.5 倍。 系统的工作电压应不大于系统额定电压的 1.12`倍。 3.2 隔离层 在电缆导体和绝缘或绝缘与护套之间用以防止元件产生相互影响的一种隔离用的薄层。 3.3 铠装 用金属线或金属带采用编织或绕包方式制成的护...
