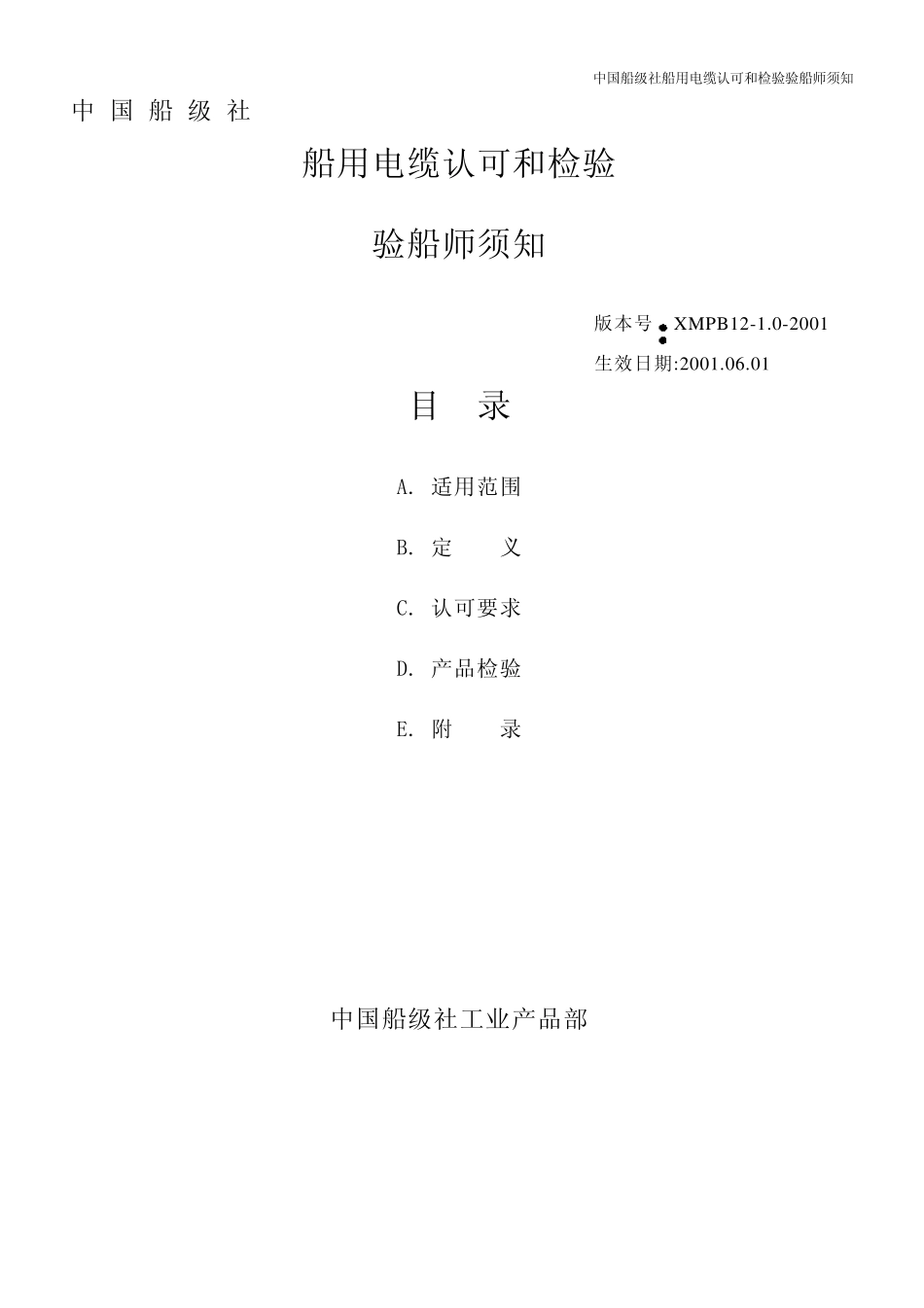

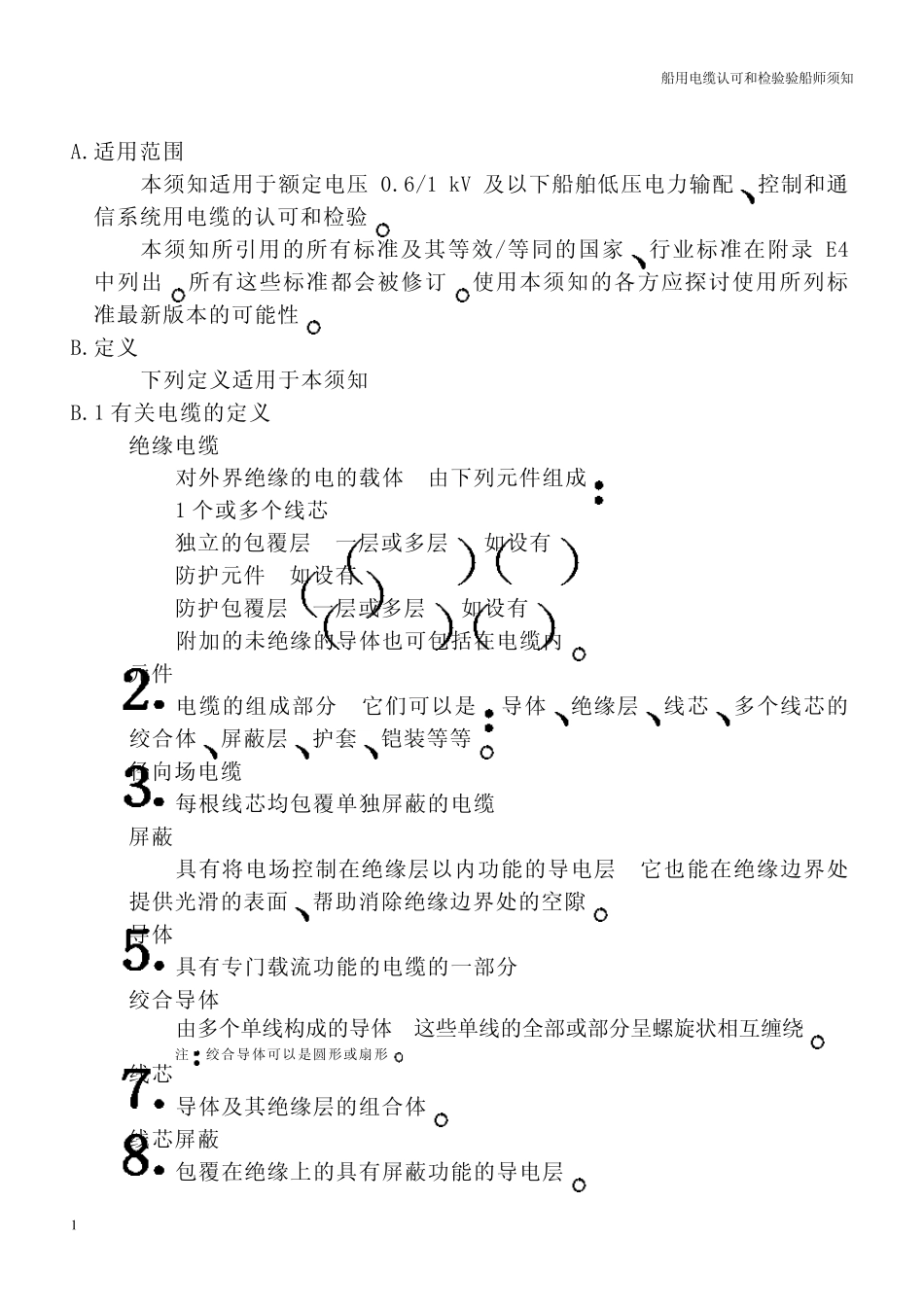

中国船级社船用电缆认可和检验验船师须知中 国 船 级 社船用电缆认可和检验验船师须知目 录A. 适用范围B. 定 义C. 认可要求D. 产品检验E. 附 录中国船级社工业产品部版本号X MPB12-1.0-2001生效日期:2001.06.01船用电缆认可和检验验船师须知1A.适用范围本须知适用于额定电压 0.6/1 kV 及以下船舶低压电力输配控制和通信系统用电缆的认可和检验本须知所引用的所有标准及其等效/等同的国家行业标准在附录 E4中列出所有这些标准都会被修订使用本须知的各方应探讨使用所列标准最新版本的可能性B.定义下列定义适用于本须知B.1 有关电缆的定义绝缘电缆对外界绝缘的电的载体由下列元件组成1 个或多个线芯独立的包覆层一层或多层如设有防护元件如设有防护包覆层一层或多层如设有附加的未绝缘的导体也可包括在电缆内元件电缆的组成部分它们可以是导体绝缘层线芯多个线芯的绞合体屏蔽层护套铠装等等径向场电缆每根线芯均包覆单独屏蔽的电缆屏蔽具有将电场控制在绝缘层以内功能的导电层它也能在绝缘边界处提供光滑的表面帮助消除绝缘边界处的空隙导体具有专门载流功能的电缆的一部分绞合导体由多个单线构成的导体这些单线的全部或部分呈螺旋状相互缠绕注绞合导体可以是圆形或扇形线芯导体及其绝缘层的组合体线芯屏蔽包覆在绝缘上的具有屏蔽功能的导电层船用电缆认可和检验验船师须知2接地屏蔽将电场限制在电缆内部和/或保护电缆免受外界电场影响的外包接地金属层软电缆在使用中被要求能经常弯曲的电缆其结构和组成材料能满足这一要求软线小截面的软电缆节距电缆的一个组成元件如绞合线芯等沿一纵轴螺旋状绕一整圈的轴向长度隔离层用来防护电缆不同组成元件间相互有害影响的薄层如导体和绝缘间或绝缘和护层间内护层包覆在多芯电缆线芯和填充如设有上的非金属包覆层该包覆层外应加外保护层护套由非金属材料组成的均匀连续的通常是挤包的管状包覆层外护套金属包覆层外的非金属护套即电缆最外面的护套铠装通常是用来保护电缆不受外界机械力作用的影响的用金属带或金属线制成的保护层编织层由金属或非金属材料在电缆的某个组成元件外呈辫状编织的包覆层B.2 尺寸值的定义称值标被指定的量和经常用在表中的值通常标称值给出的值是要通过测量来核定的它考虑了规定的偏差近似值此值既不是保证值也不是核定值常用来计算其它尺寸值值中船用电缆认可和检验验船师须知3将测得的几个试验数据按递增或递减的顺序排列如果有效值的个数是奇数则中间的值为中...
