船舶建造流程

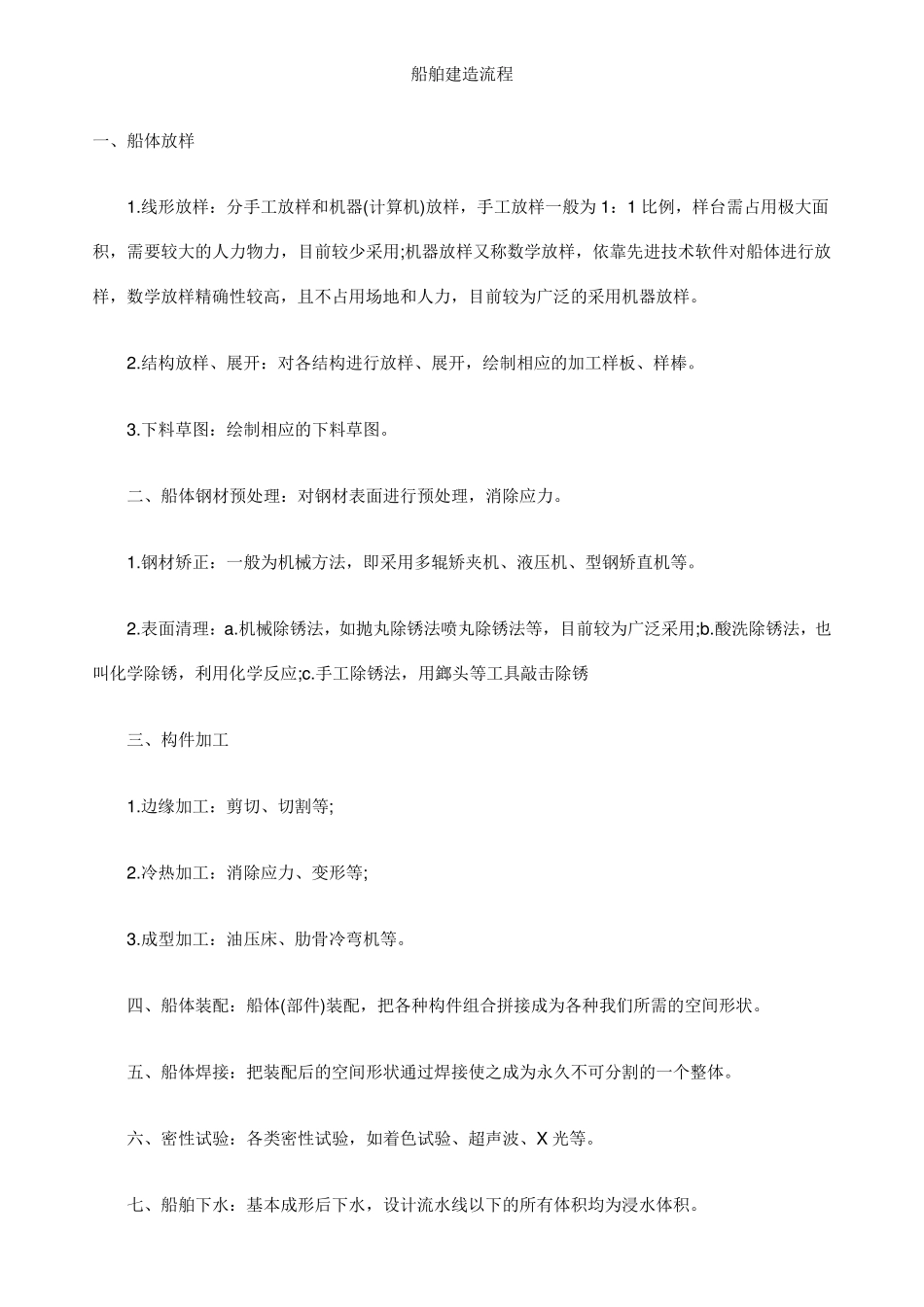

船舶建造流程 一、船体放样 1.线形放样：分手工放样和机器(计算机)放样，手工放样一般为 1：1 比例，样台需占用极大面积，需要较大的人力物力，目前较少采用;机器放样又称数学放样，依靠先进技术软件对船体进行放样，数学放样精确性较高，且不占用场地和人力，目前较为广泛的采用机器放样。 2.结构放样、展开：对各结构进行放样、展开，绘制相应的加工样板、样棒。 3.下料草图：绘制相应的下料草图。 二、船体钢材预处理：对钢材表面进行预处理，消除应力。 1.钢材矫正：一般为机械方法，即采用多辊矫夹机、液压机、型钢矫直机等。 2.表面清理：a.机械除锈法，如抛丸除锈法喷丸除锈法等，目前较为广泛采用;b.酸洗除锈法，也叫化学除锈，利用化学反应;c.手工除锈法，用鎯头等工具敲击除锈 三、构件加工 1.边缘加工：剪切、切割等; 2.冷热加工：消除应力、变形等; 3.成型加工：油压床、肋骨冷弯机等。 四、船体装配：船体(部件)装配，把各种构件组合拼接成为各种我们所需的空间形状。 五、船体焊接：把装配后 的空间形状通 过 焊接使 之 成为永 久 不可 分割的一个 整 体。 六 、密 性试 验 ：各类 密 性试 验 ，如着 色 试 验 、超 声 波 、X 光 等。 七 、船舶下水 ：基 本 成形后 下水 ，设 计流水 线以 下的所有 体积均 为浸 水 体积。 1.重力下水：一般方式为船台下水，靠船舶自重及滑动速度下水; 2.浮力下水：一般形式为船坞; 3.机器下水：适用于中小型船舶，通过机器设备拖拉或吊下水。 八、船舶舾装：全面开展舾装系统、系泊系统、机装、电装、管装等方面的工作。 九、船舶试验：系泊试验、倾斜试验，试航(全面测试船舶各项性能)。 十、交船验收。 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 船舶建造工艺流程简要介绍 本讲座从管理者的角度，按照“壳舾涂一体化总装造船”现代造船管理模式的要求，结合我国船厂的探索实践，介绍船舶建造在各工艺阶段的组织方式、应注意的问题，同时提供 对施工状态的评价标准。 一、造船生产管理模式的演变由焊接代替铆接建造钢质船，造船生产经历了从传统造船向现代造船的演变，主要推动力是造船技术的发展。传统造船分两个阶段： 1、常规的船体建造和...
