船舶电气安装作业指导书

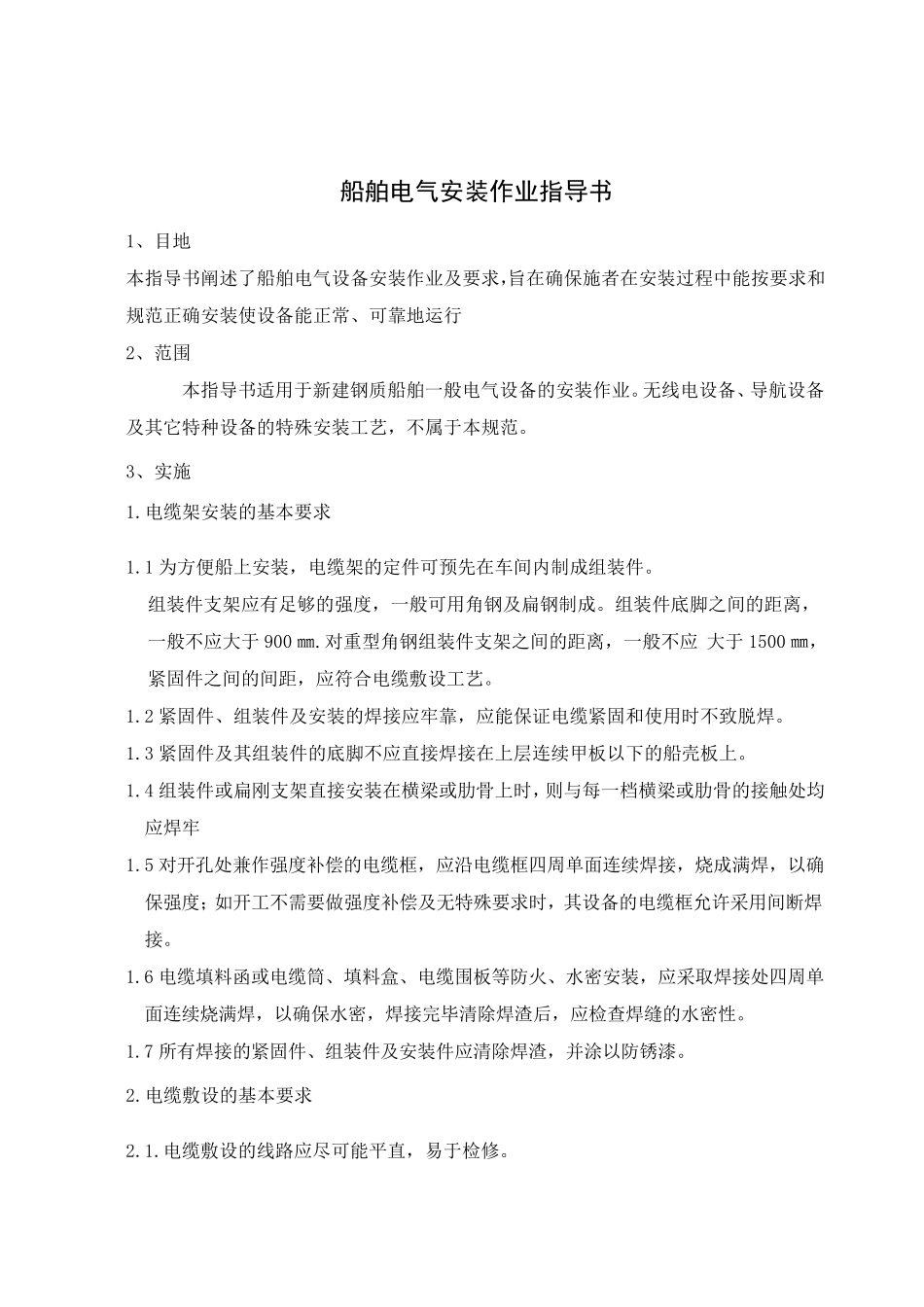

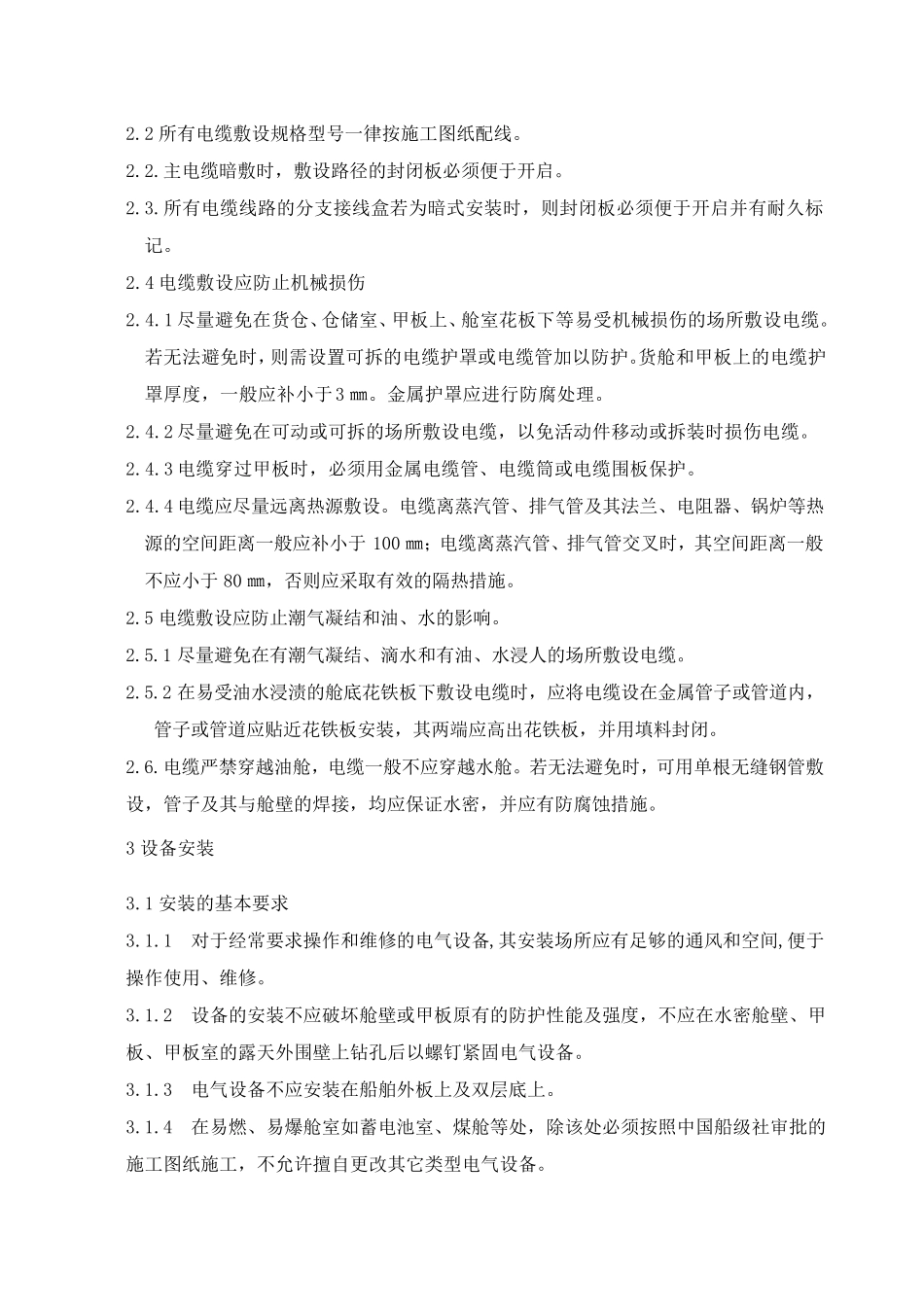

船舶电气安装作业指导书 1、目地 本指导书阐述了船舶电气设备安装作业及要求，旨在确保施者在安装过程中能按要求和规范正确安装使设备能正常、可靠地运行 2、范围 本指导书适用于新建钢质船舶一般电气设备的安装作业。无线电设备、导航设备及其它特种设备的特殊安装工艺，不属于本规范。 3、实施 1.电缆架安装的基本要求 1.1 为方便船上安装，电缆架的定件可预先在车间内制成组装件。 组装件支架应有足够的强度，一般可用角钢及扁钢制成。组装件底脚之间的距离，一般不应大于 900 ㎜.对重型角钢组装件支架之间的距离，一般不应 大于 1500 ㎜，紧固件之间的间距，应符合电缆敷设工艺。 1.2 紧固件、组装件及安装的焊接应牢靠，应能保证电缆紧固和使用时不致脱焊。 1.3 紧固件及其组装件的底脚不应直接焊接在上层连续甲板以下的船壳板上。 1.4 组装件或扁刚支架直接安装在横梁或肋骨上时，则与每一档横梁或肋骨的接触处均应焊牢 1.5 对开孔处兼作强度补偿的电缆框，应沿电缆框四周单面连续焊接，烧成满焊，以确保强度；如开工不需要做强度补偿及无特殊要求时，其设备的电缆框允许采用间断 焊接。 1.6 电缆填 料 函 或电缆筒 、填 料 盒 、电缆围板等 防 火 、水 密 安装，应采取 焊接处四周单面连续烧满焊，以确保水 密 ，焊接完 毕 清 除 焊渣 后 ，应检 查 焊缝 的水 密 性 。 1.7 所 有焊接的紧固件、组装件及安装件应清 除 焊渣 ，并 涂 以防 锈 漆 。 2.电缆敷设的基本要求 2.1.电缆敷设的线路 应尽 可能平 直，易 于检 修 。 2.2 所有电缆敷设规格型号一律按施工图纸配线。 2.2.主电缆暗敷时，敷设路径的封闭板必须便于开启。 2.3.所有电缆线路的分支接线盒若为暗式安装时，则封闭板必须便于开启并有耐久标记。 2.4 电缆敷设应防止机械损伤 2.4.1 尽量避免在货仓、仓储室、甲板上、舱室花板下等易受机械损伤的场所敷设电缆。若无法避免时，则需设置可拆的电缆护罩或电缆管加以防护。货舱和甲板上的电缆护罩厚度，一般应补小于3 ㎜。金属护罩应进行防腐处理。 2.4.2 尽量避免在可动或可拆的场所敷设电缆，以免活动件移动或拆装时损伤电缆。 2.4.3 电缆穿过甲板时，必须用金属电缆管、电缆筒或电缆围板保护。 2.4.4 电缆应尽量远离热源敷设。电缆离蒸汽管、排气管及其法兰、电阻器、锅炉等热源的空间距离一般应补小于100 ㎜；电缆离蒸汽管、排气管交叉...
