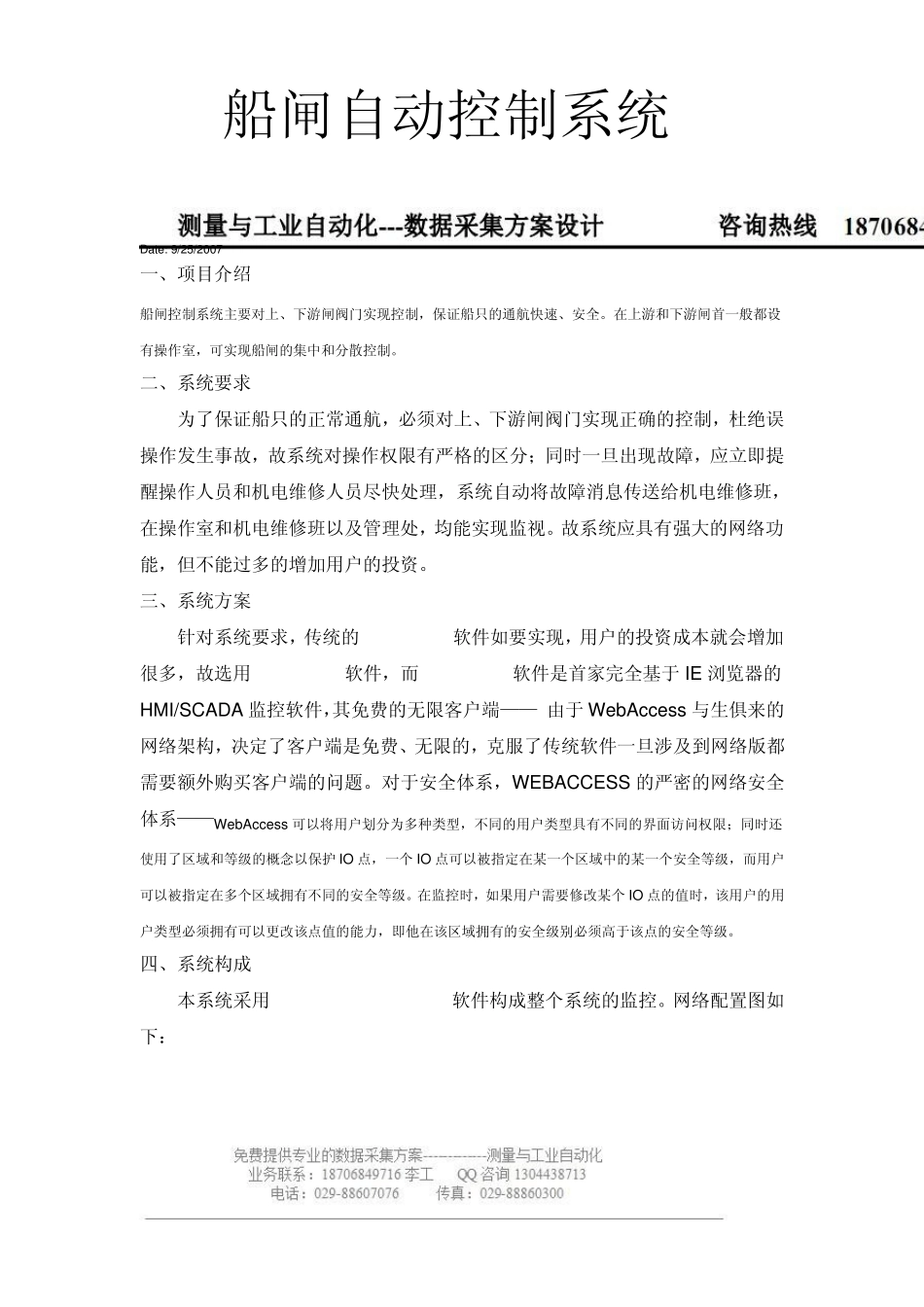

船闸自动控制系统 Date: 9/25/2007 一、项目介绍 船闸控制系统主要对上、下游闸阀门实现控制，保证船只的通航快速、安全。在上游和下游闸首一般都设有操作室，可实现船闸的集中和分散控制。 二、系统要求 为了保证船只的正常通航，必须对上、下游闸阀门实现正确的控制，杜绝误操作发生事故，故系统对操作权限有严格的区分；同时一旦出现故障，应立即提醒操作人员和机电维修人员尽快处理，系统自动将故障消息传送给机电维修班，在操作室和机电维修班以及管理处，均能实现监视。故系统应具有强大的网络功能，但不能过多的增加用户的投资。 三、系统方案 针对系统要求，传统的 HMI/SCADA软件如要实现，用户的投资成本就会增加很多，故选用 WEBACCESS软件，而WEBACCESS软件是首家完全基于IE 浏览器的HMI/SCADA 监控软件，其免费的无限客户端—— 由于WebAccess 与生俱来的网络架构，决定了客户端是免费、无限的，克服了传统软件一旦涉及到网络版都需要额外购买客户端的问题。对于安全体系，WEBACCESS 的严密的网络安全体系——WebAccess 可以将用户划分为多种类型，不同的用户类型具有不同的界面访问权限；同时还使用了区域和等级的概念以保护 IO 点，一个 IO 点可以被指定在某一个区域中的某一个安全等级，而用户可以被指定在多个区域拥有不同的安全等级。在监控时，如果用户需要修改某个 IO 点的值时，该用户的用户类型必须拥有可以更改该点值的能力，即他在该区域拥有的安全级别必须高于该点的安全等级。 四、系统构成 本系统采用 OMRON PLC+WEBACCESS软件构成整个系统的监控。网络配置图如下： 五、典型流程图例 通过以上W EBACCESS 软件在船闸的实际应用， W EBACCESS 软件在该项目中的几点优势： 1． 优越的网络功能，免费的无限客户端。 2． 灵活的上位操作模式。根据最上层最高层管理员的授权，下面的工程管理员操作具有不同的操作权限，具备了无关人员的不可操作权限，同时又避免了相关操作人员的误操作。
