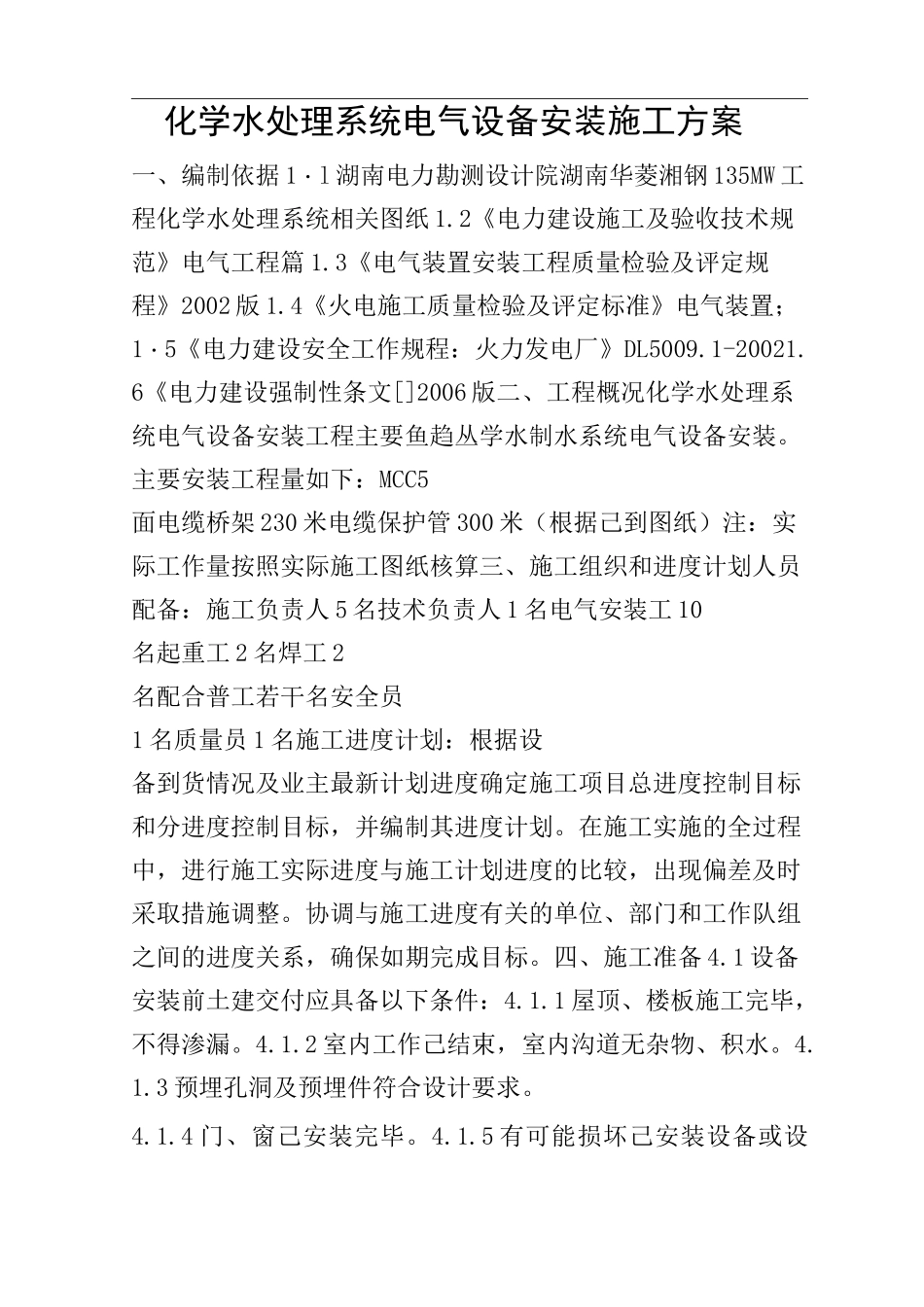

化学水处理系统电气设备安装施工方案一、编制依据 1・l 湖南电力勘测设计院湖南华菱湘钢 135MW 工程化学水处理系统相关图纸 1.2《电力建设施工及验收技术规范》电气工程篇 1.3《电气装置安装工程质量检验及评定规程》2002 版 1.4《火电施工质量检验及评定标准》电气装置；1・5《电力建设安全工作规程：火力发电厂》DL5009.1-20021.6《电力建设强制性条文[]2006 版二、工程概况化学水处理系统电气设备安装工程主要鱼趋丛学水制水系统电气设备安装。主要安装工程量如下：MCC5面电缆桥架 230 米电缆保护管 300 米（根据己到图纸）注：实际工作量按照实际施工图纸核算三、施工组织和进度计划人员配备：施工负责人 5 名技术负责人 1 名电气安装工 10名起重工 2 名焊工 2名配合普工若干名安全员1 名质量员 1 名施工进度计划：根据设备到货情况及业主最新计划进度确定施工项目总进度控制目标和分进度控制目标，并编制其进度计划。在施工实施的全过程中，进行施工实际进度与施工计划进度的比较，出现偏差及时采取措施调整。协调与施工进度有关的单位、部门和工作队组之间的进度关系，确保如期完成目标。四、施工准备 4.1 设备安装前土建交付应具备以下条件：4.1.1 屋顶、楼板施工完毕，不得渗漏。4.1.2 室内工作己结束，室内沟道无杂物、积水。4.1.3 预埋孔洞及预埋件符合设计要求。4.1.4 门、窗己安装完毕。4.1.5 有可能损坏己安装设备或设备安装后不能再进行施工的装饰工作己全部完成。4.1.6 土建与安装办理完中间交接手续。44.1.7 通道畅通无障碍，照明充足、门锁齐全。4.2 设备安装前必须开箱检查型号、规格是否与设计相符，设备在搬运过程中无损伤，附件、备件齐全，产品技术文件齐全，设备外观检查合格。4.3 进盘运输前，道路平整夯实，进盘口应布置平整。4。4 施工图纸已会审，安全、技术交底己进行，作业指导书、方案己审核。4.5 消耗性材料己开列并经批准；4．6 施工人员配备到位，机械工具配备到位，：主要包括：25 吨汽吊 1 辆 20 吨卡车 1 辆 5 吨叉车 1 辆电缆盘托架 2 套电焊机 3 台台钻 1 台液压车 2 辆电动弯管机 1 台电动套丝机 1 台手拉葫芦 2 只电锤 2 把角向磨光机 5 把力矩扳手 2 套套筒扳手 1 套 1000V 摇表 1 只万用表 1 只电源盘 2 只砂轮切割机 1 台对讲机 2 套电缆液压钳 2 把接线工具 5 套各类扳手若千线号打印机 1 台电吹风 2 把...
