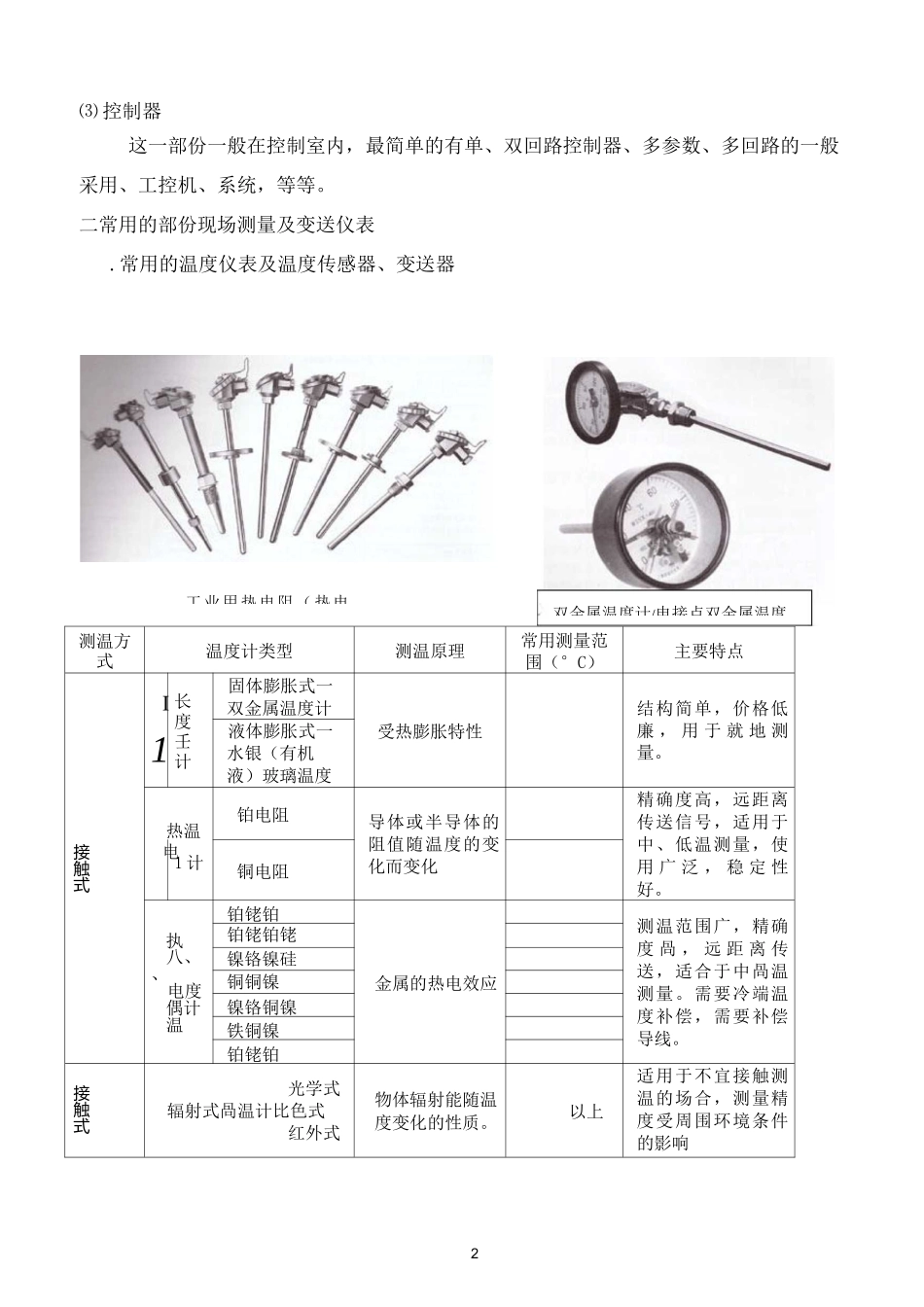

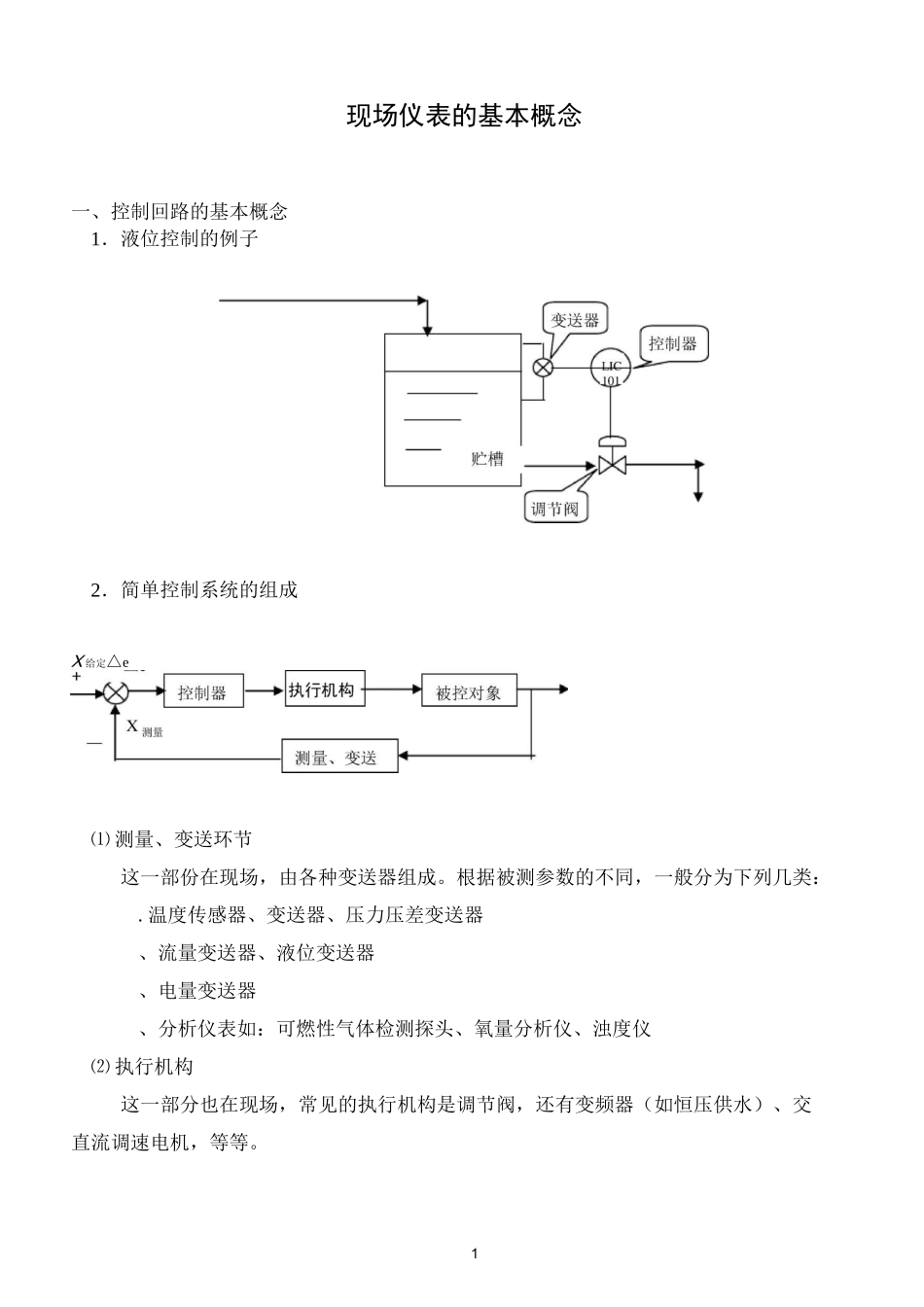

1现场仪表的基本概念一、控制回路的基本概念1.液位控制的例子2.简单控制系统的组成X 给定△e⑴ 测量、变送环节这一部份在现场,由各种变送器组成。根据被测参数的不同,一般分为下列几类:.温度传感器、变送器、压力压差变送器、流量变送器、液位变送器、电量变送器、分析仪表如:可燃性气体检测探头、氧量分析仪、浊度仪⑵ 执行机构这一部分也在现场,常见的执行机构是调节阀,还有变频器(如恒压供水)、交直流调速电机,等等。2⑶ 控制器这一部份一般在控制室内,最简单的有单、双回路控制器、多参数、多回路的一般采用、工控机、系统,等等。二常用的部份现场测量及变送仪表.常用的温度仪表及温度传感器、变送器测温方式温度计类型测温原理常用测量范围(°C)主要特点接触式I1长度壬计固体膨胀式一双金属温度计受热膨胀特性结构简单,价格低廉 , 用 于 就 地 测量。液体膨胀式一水银(有机液)玻璃温度计热温铂电阻导体或半导体的阻值随温度的变化而变化精确度高,远距离传送信号,适用于中、低温测量,使用 广 泛 , 稳 定 性好。电1 计铜电阻执八、、电度偶计温铂铑铂金属的热电效应测温范围广,精确度 咼 , 远 距 离 传送,适合于中咼温测量。需要冷端温度补偿,需要补偿导线。铂铑铂铑镍铬镍硅铜铜镍镍铬铜镍铁铜镍铂铑铂接触式光学式辐射式咼温计比色式红外式物体辐射能随温度变化的性质。以上适用于不宜接触测温的场合,测量精度受周围环境条件的影响工业用热电阻(热电双金属温度计/电接点双金属温度3注意:1。•热电偶热电效应原理不同的导体连接成闭合回路,其两个接点分别置于不同的温度中,则回路中就产生热电动势。•热电阻导体的电阻值随温度的变化而变化常用的有铂电阻、铜电阻42.压力仪表及变送器•常用的就地压力表类型测压方式压力计类型测压范围用途弹性式弹簧管式压力表就地指示,(有些介质要用特殊压力表)隔膜式压力表就地用于腐蚀性、高粘度、易结晶、含固体颗粒的介质。电接点压力表就地,报警远传。电阻远传压力表就地显示同时电阻信号远传。精度低稳定性不高价低用于不重要的场合-w50前 F电接点压力电阻远传压力5•压力变送器把压力信号变成标准电信号远传。按测量原理分类压力变送器类型精度输出信号原理及特点主要制造厂II力平衡式力 T 位移四线制电源抗振及稳定性差价廉体积大上海调节器厂川仪七厂西安仪表厂天津自动化仪表厂III矢量机构力平衡式力 T 位移两线制电源稳定性相...
