智能照明控制系统方案汇总

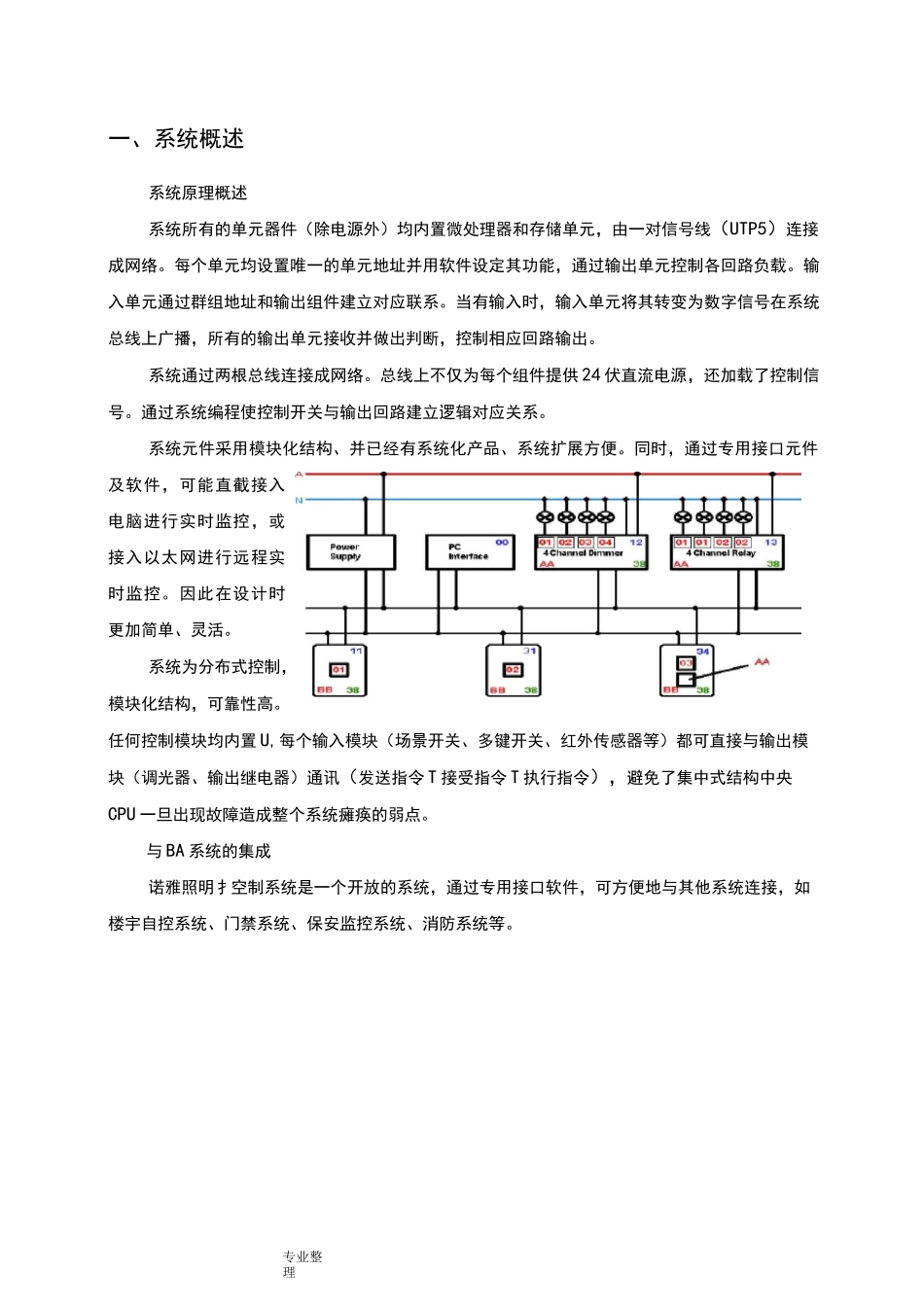

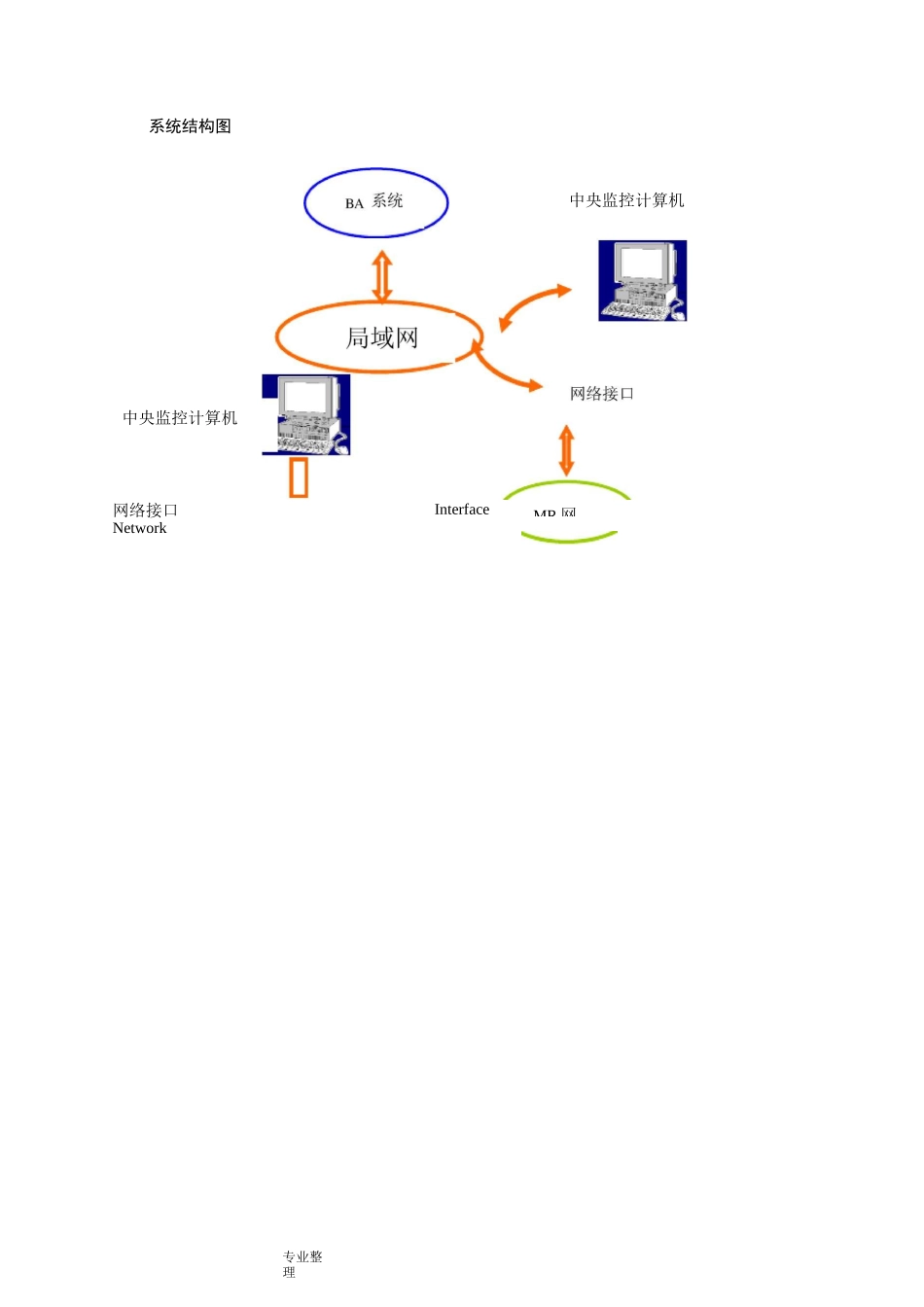

专业整理灯光控制系统方案专业整理一、系统概述系统原理概述系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一对信号线（UTP5）连接成网络。每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。输入单元通过群组地址和输出组件建立对应联系。当有输入时，输入单元将其转变为数字信号在系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。系统通过两根总线连接成网络。总线上不仅为每个组件提供 24 伏直流电源，还加载了控制信号。通过系统编程使控制开关与输出回路建立逻辑对应关系。系统元件采用模块化结构、并已经有系统化产品、系统扩展方便。同时，通过专用接口元件及软件，可能直截接入电脑进行实时监控，或接入以太网进行远程实时监控。因此在设计时更加简单、灵活。系统为分布式控制，模块化结构，可靠性高。任何控制模块均内置 U,每个输入模块（场景开关、多键开关、红外传感器等）都可直接与输出模块（调光器、输出继电器）通讯（发送指令 T 接受指令 T 执行指令），避免了集中式结构中央CPU 一旦出现故障造成整个系统瘫痪的弱点。与 BA 系统的集成诺雅照明扌空制系统是一个开放的系统，通过专用接口软件，可方便地与其他系统连接，如楼宇自控系统、门禁系统、保安监控系统、消防系统等。MR 网专业整理网络接口NetworkInterface系统结构图中央监控计算机中央监控计算机专业整理^uppt/TC°°Irrteirfsice01||02:||03||04]1246liaiinelDimmerB|OI||01|[O2||OZ|13tChminel1111回BB曲31回E叵1p34—专业整理二、系统功能和优点智能照明控制系统在学校应用的功能和优点：1、实现照明控制智能化可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，使人产生新颖的视觉效果。随意改变各区域的光照度。2、美化环境以达到吸引学生的注意力好的灯光设计，能营造出一种温馨、舒适的环境，增添其艺术的魅力。良好的环境可以培养学生对其产生更大的兴趣，从而得到更好的学习效果。利用灯光的颜色、投射方式和不同明暗亮度可创造出立体感、层次感，不同色彩的环境气氛，不仅使学生有个很好的学习环境，而且还可以产生一种艺术欣赏感，对课程产生强烈的研究精神。3、可观的节能效果由于智能照明控制系统能够通过合理的管理，根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置，不需要照明的...
