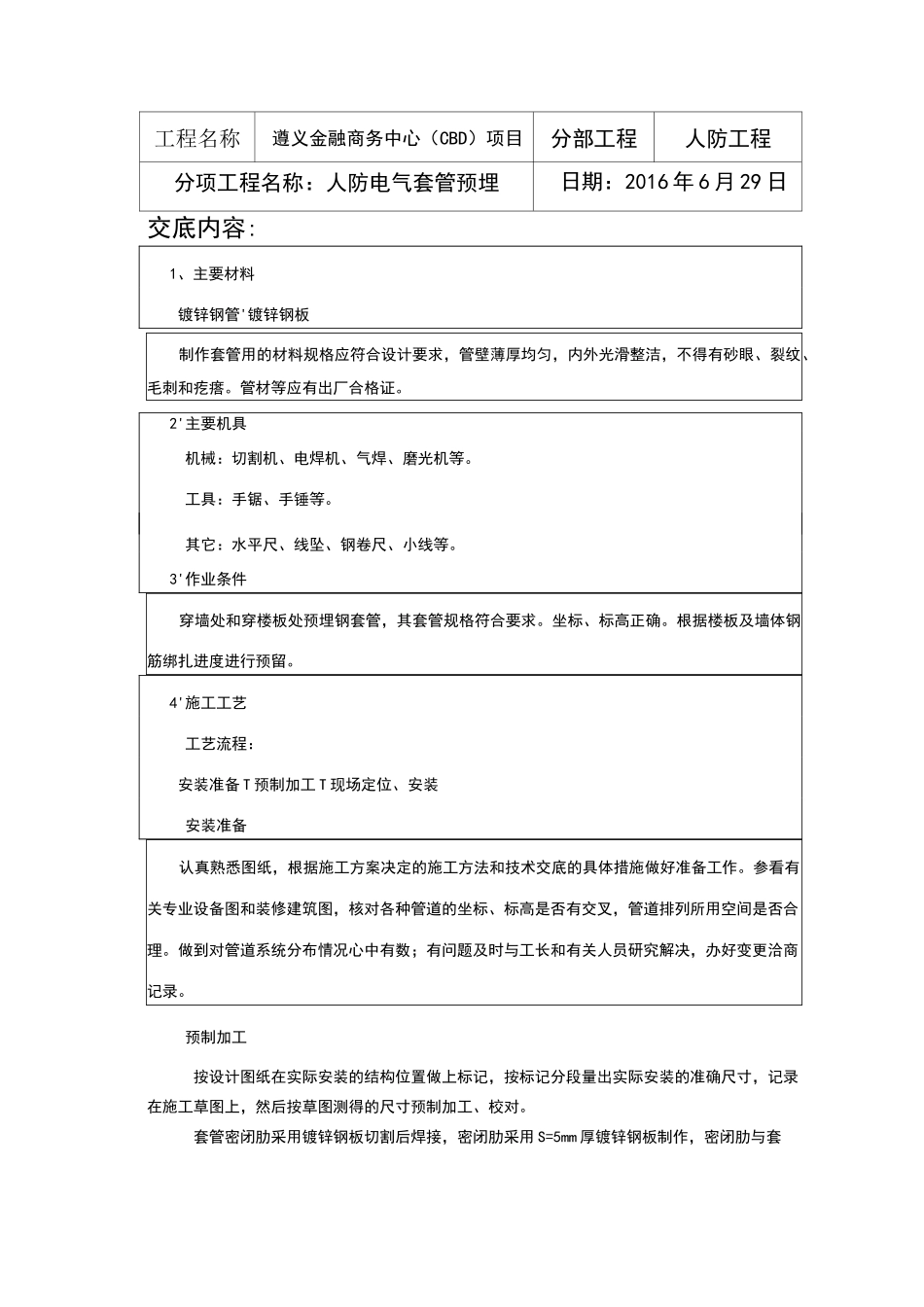

技术交底施工单位：中建四局安装工程有限公司工程名称遵义金融商务中心（CBD）项目分部工程人防工程分项工程名称：人防电气套管预埋日期：2016 年 6 月 29 日交底内容:1、主要材料镀锌钢管'镀锌钢板制作套管用的材料规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。管材等应有出厂合格证。2'主要机具机械：切割机、电焊机、气焊、磨光机等。工具：手锯、手锤等。其它：水平尺、线坠、钢卷尺、小线等。3'作业条件穿墙处和穿楼板处预埋钢套管，其套管规格符合要求。坐标、标高正确。根据楼板及墙体钢筋绑扎进度进行预留。4'施工工艺工艺流程：安装准备 T 预制加工 T 现场定位、安装安装准备认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。做到对管道系统分布情况心中有数；有问题及时与工长和有关人员研究解决，办好变更洽商记录。预制加工按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工、校对。套管密闭肋采用镀锌钢板切割后焊接，密闭肋采用 S=5mm 厚镀锌钢板制作，密闭肋与套管要求双面焊接。套管切割采用机械切割、等离子切割机切割或氧气-乙炔焰切割，切割后管口应用磨光机打磨，保证管口平齐。预埋套管不得与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋。人防主体浇砼后，不得再打洞开槽。所有洞口均需预留带密闭肋的套管。5、套管加工要求及详图：本工程防护等级为核 6 级'常 6 级，电缆'电线及母线穿人防墙'板的防护密闭措施，要具有抗一定压力的冲击波作用及防止核生化战剂由穿管处渗入的能力，这样才不影响防空地下室的安全，符合下列条件之一的，再其穿墙（板）处设置密闭套管（1）平时电缆穿过防空地下室的顶板'外墙'密闭墙及防护单元之间的防护密闭墙时套管穿线做法及密闭肋套管加工：热镀锌钢管穿线做法三-4—T™1令令一母④ I al100L、心二"^卄—穿墙管密闭肋示意图注：I 徉席甘鬼采用豎耳平 1 于人 5mm 的择镀餐綁管，智追董童由设计确定.2. 協护瞬记薯塔曹蒲品辛 it 力片.3.B>GD>E 乱为 3-10mm 厚射热皱同辛应奇红櫛爾砂.・惯...
