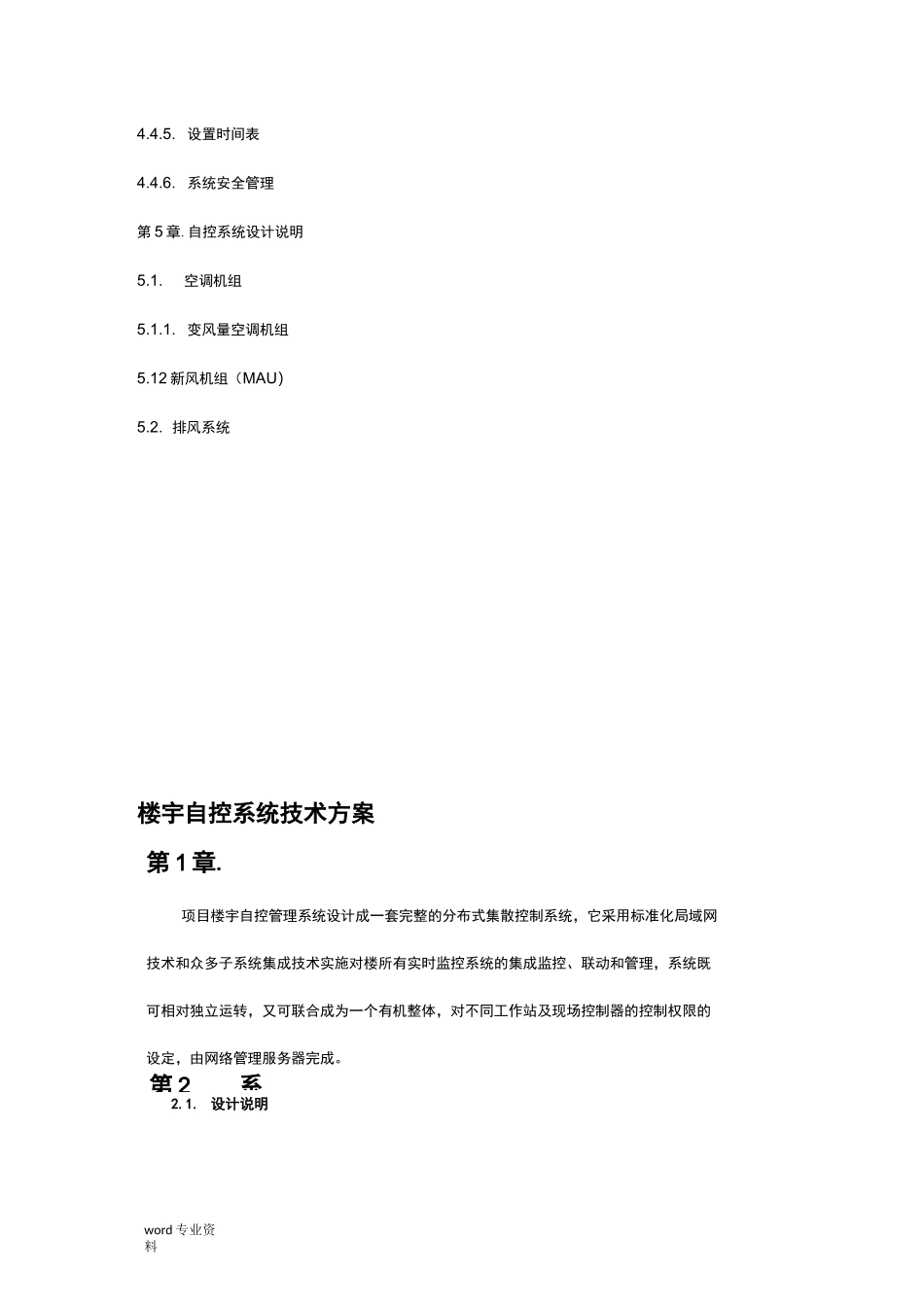

word 专业资料第 1 章.自控系统概述第 2 章.系统网络架构设计2.1. 设计说明22ULBA 网络架构第 3 章.系统自控产品介绍3.1. 基于以太网的 NAE3.2. BACNET 现场控制器-FEC第 4 章.系统软件功能说明4.1.MSEA 楼宇自控管理系统4.1.1. 分布式管理结构4.1.2. 标准的 IT 通信协议4.2.ADS 数据管理服务器软件4.3. ADS 图形及组态4.3.1. 图形显示4.3.3. 多用户窗口显示44ADS 管理功能4.4.1. 数据管理4.4.2. 管理警报和事件消息4.4.3. 趋势分析4.4.4. 汇总和报告第 2word 专业资料系4.4.5. 设置时间表4.4.6. 系统安全管理第 5 章.自控系统设计说明5.1.空调机组5.1.1. 变风量空调机组5.12 新风机组(MAU)5.2. 排风系统楼宇自控系统技术方案第 1 章.项目楼宇自控管理系统设计成一套完整的分布式集散控制系统,它采用标准化局域网技术和众多子系统集成技术实施对楼所有实时监控系统的集成监控、联动和管理,系统既可相对独立运转,又可联合成为一个有机整体,对不同工作站及现场控制器的控制权限的设定,由网络管理服务器完成。2.1. 设计说明三ADSIK 笛ElliernelTCPflF■整个 BA 系统控制工厂的各类机电设备,为了保证通讯的流畅性和安全性,在本系统中,NABACrel 卅 07Pword 专业资料我们在设计 UL 项目工程的 BA 系统的网络架构时,认真的研读了各类图纸与文件的需求,并对该项目的建筑布局及形态进行了仔细的研究,并对构成各个建筑单体的 BA 系统的现场层、管理层、传输层的数据量、传输速度、响应时间做了比较,最终确定了符合该项目要求的网络架构。2.2. 网络架构基于上面的一些比较与分析,同时考虑到 UL 工程从设计到实施到投入使用,尚需一定的周期,故我们考虑为项目保留足够的技术先进性、开放性和升级能力,因此建筑设备管理系统采用了江森公司最新的一代基于 Web 技术的 MSEA 系统架构,系统结构图见附件 1(系统图)共放置 1 个网络控制引擎 NAE 控制所有楼宇自控设备,然后通过以太网的形式进行相互之间的通讯。本项目的 MSEA 系统采用分布式集散控制方式,系统的网络结构分为两层:控制层、管理层。NAE 与 NAE 之间的通讯层为管理层;NAE 与 FEC 之间的通讯层为控制层。■管理层根据招标文件要求,本项目中的管理层须采用以太网通讯方式,为此我们选用了江森自控以太网通讯方式的 NAE 网络控制引擎,建立在 10/100M 以太网络上,采用星型连接方式,以综合布线为...
