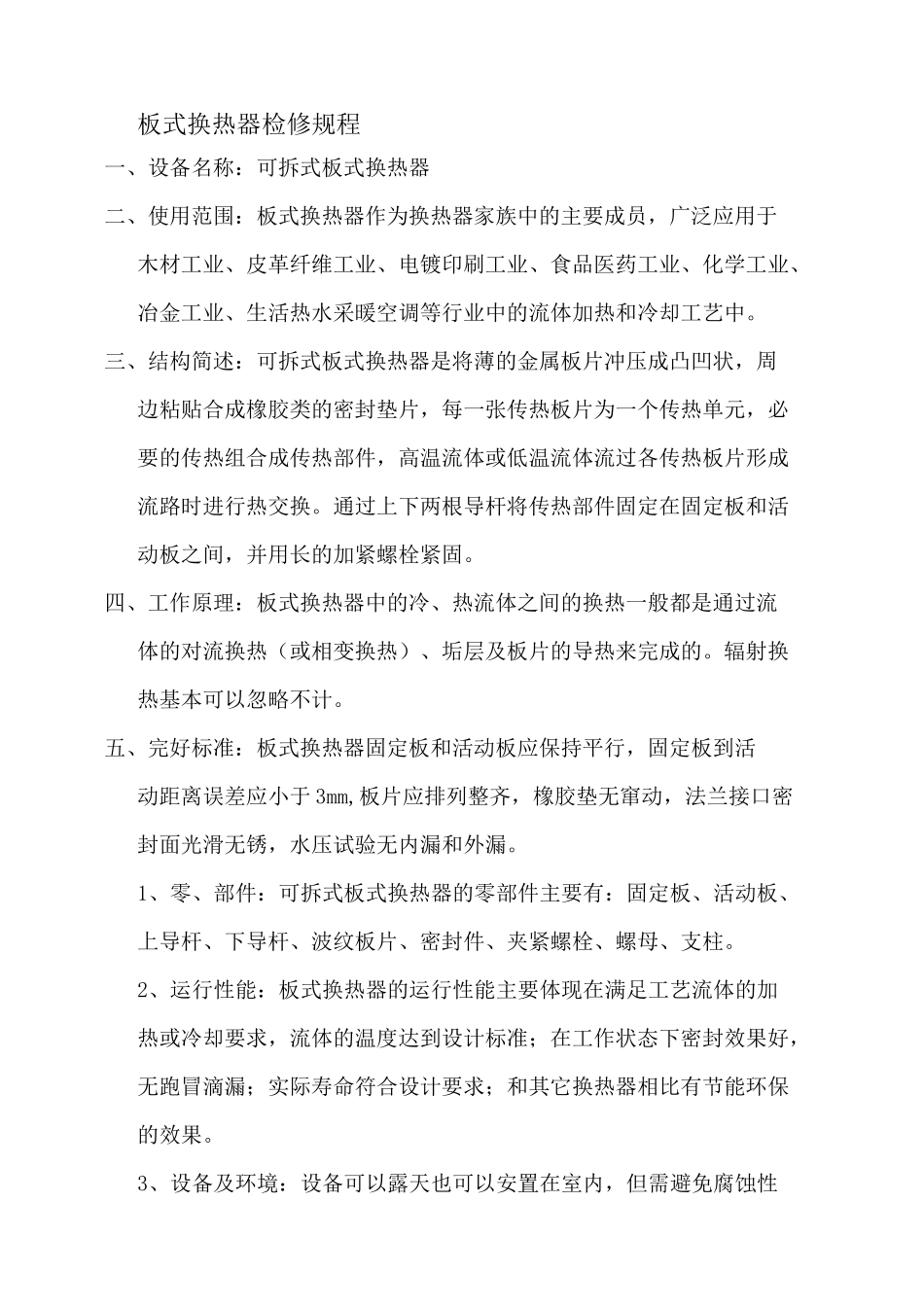

板式换热器检修规程一、设备名称：可拆式板式换热器二、使用范围：板式换热器作为换热器家族中的主要成员，广泛应用于木材工业、皮革纤维工业、电镀印刷工业、食品医药工业、化学工业、冶金工业、生活热水采暖空调等行业中的流体加热和冷却工艺中。三、结构简述：可拆式板式换热器是将薄的金属板片冲压成凸凹状，周边粘贴合成橡胶类的密封垫片，每一张传热板片为一个传热单元，必要的传热组合成传热部件，高温流体或低温流体流过各传热板片形成流路时进行热交换。通过上下两根导杆将传热部件固定在固定板和活动板之间，并用长的加紧螺栓紧固。四、工作原理：板式换热器中的冷、热流体之间的换热一般都是通过流体的对流换热（或相变换热）、垢层及板片的导热来完成的。辐射换热基本可以忽略不计。五、完好标准：板式换热器固定板和活动板应保持平行，固定板到活动距离误差应小于 3mm,板片应排列整齐，橡胶垫无窜动，法兰接口密封面光滑无锈，水压试验无内漏和外漏。1、零、部件：可拆式板式换热器的零部件主要有：固定板、活动板、上导杆、下导杆、波纹板片、密封件、夹紧螺栓、螺母、支柱。2、运行性能：板式换热器的运行性能主要体现在满足工艺流体的加热或冷却要求，流体的温度达到设计标准；在工作状态下密封效果好，无跑冒滴漏；实际寿命符合设计要求；和其它换热器相比有节能环保的效果。3、设备及环境：设备可以露天也可以安置在室内，但需避免腐蚀性液体滴到板式换热器框架上，影响框架的寿命。六、设备维护1、日常维护：板式换热器属于静设备，不易损坏，日常只需检查进出口立体的温度、压力、流量是否在设计范围内，如果不是要调节好工况；检查是否有跑冒滴漏现象。2、常见故障及处理方法：第一，运行状况偏离工艺要求。新投产的板式换热器如果达不到工艺要求，应仔细检查原始设计参数、设计计算、组装等是否正确，然后决定是否应增加或减少换热面积，以及改变流程组合。若板式换热器开始运行是正常的，经过一段时间运行后出现偏离工艺要求的情况，如果表现出：压力降增大或减小；介质出口温度上升或下降。处理故障的方法是：① 检查冷热介质的入口参数与原设计值是否相符，如果不相符，应设法调整到原设计值。若入口参数已改变，无法调整到原设计值，则应重新进行设计计算，决定增减换热面积或更改流程组合。② 如果冷、热介质的入口参数与原设计值相符，而出口参数达不到设计值时，则应停机，拆开检查板间有无堵塞或板片结垢等情况，...
