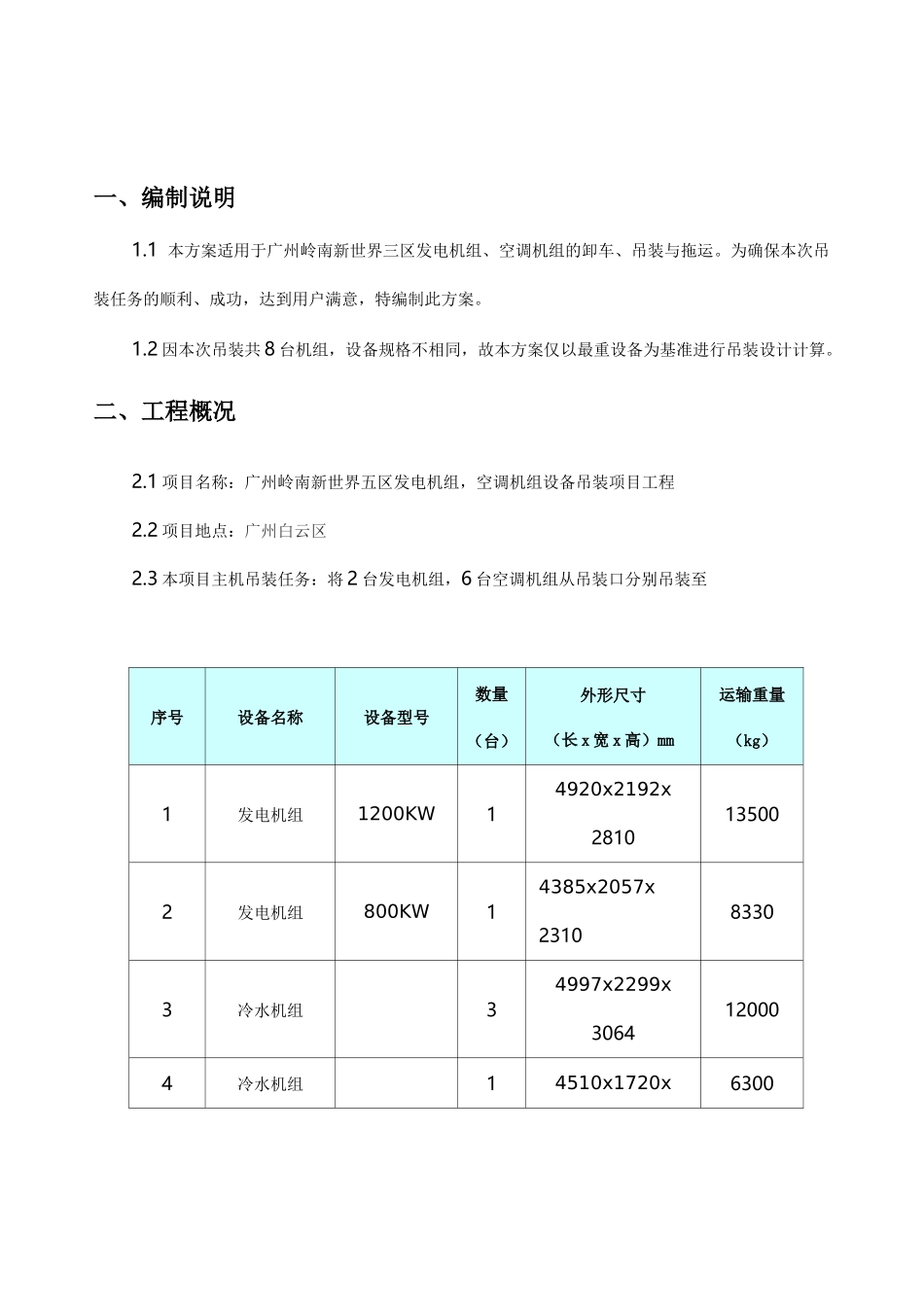

岭南新世界三区 A1-A7 栋商住楼机电及空调分包工程-设备吊装方案岭南新世界三区 A1-A7 栋商住楼机电及空调分包工程设备吊装方案编制人：审核人：审批人：编制单位：岭南新世界三区 A1-A7 栋商住楼机电及空调分包工程项目部编制时间：2017 年 7 月 10 日一、编制说明 3二、工程概况 3三、编制依据 3四、施工准备 4五、主要施工方法及受力准备 5六、起吊施工步骤 6七、工期安排与“HSE”技术措施 12八、应急救援预案；16一、编制说明1.1 本方案适用于广州岭南新世界三区发电机组、空调机组的卸车、吊装与拖运。为确保本次吊装任务的顺利、成功，达到用户满意，特编制此方案。1.2 因本次吊装共 8 台机组，设备规格不相同，故本方案仅以最重设备为基准进行吊装设计计算。二、工程概况2.1 项目名称：广州岭南新世界五区发电机组，空调机组设备吊装项目工程2.2 项目地点：广州白云区2.3 本项目主机吊装任务：将 2 台发电机组，6 台空调机组从吊装口分别吊装至序号设备名称设备型号数量（台）外形尺寸（长 x 宽 x 高）mm运输重量（kg）1发电机组1200KW14920x2192x2810135002发电机组800KW14385x2057x231083303冷水机组34997x2299x3064120004冷水机组14510x1720x63004295x143047020551920负一、负二后平移至基础就位；吊装高度 15 米。设备的吊装参数如下表所示：三、编制依据3.1 机组的相关图纸资料；3.2《工程建设安装工程起重施工验收规范》(HG20201-2000);3.3《材料力学》高等教育出版社；3.4《吊装施工技术方案编制标准》(公司内部标准)；3.5《起重机械安全规程》GB6067.1-2010；3.6《建筑施工高处作业安全技术规范》JGJ80-2016、GB50870-2013 等。4.1 施工技术准备4.1.1 施工前要有经过审批的吊装方案，吊装前施工方案要下发到相关技术人员和施工人员手中，认真熟悉此方案，并进行现场技术交底。4.1.2 现场仔细勘查设备的情况，确定楼顶设备进入的行车路线以及设备起吊位置。4.2 施工现场准备4.2.1 合理选择施工机具，除准备运输用的一般工具外，还应根据设备的特点，选择安全可靠的吊装、运输机具和符合精度等级的量具，并计算出吊机、机组力的关系，以及配套使用的其它机具。4.2.2提早清理出吊车行车路线和吊装区域外，划出专门用于吊装作业的场地，吊冷水机组2装区域并进行围，与吊车司机共同勘察现场，确认卸车施工现场场地平整并压实。4.2.3 作业前已对参加该项作业的相关人员经过施工技术、质量、安...
