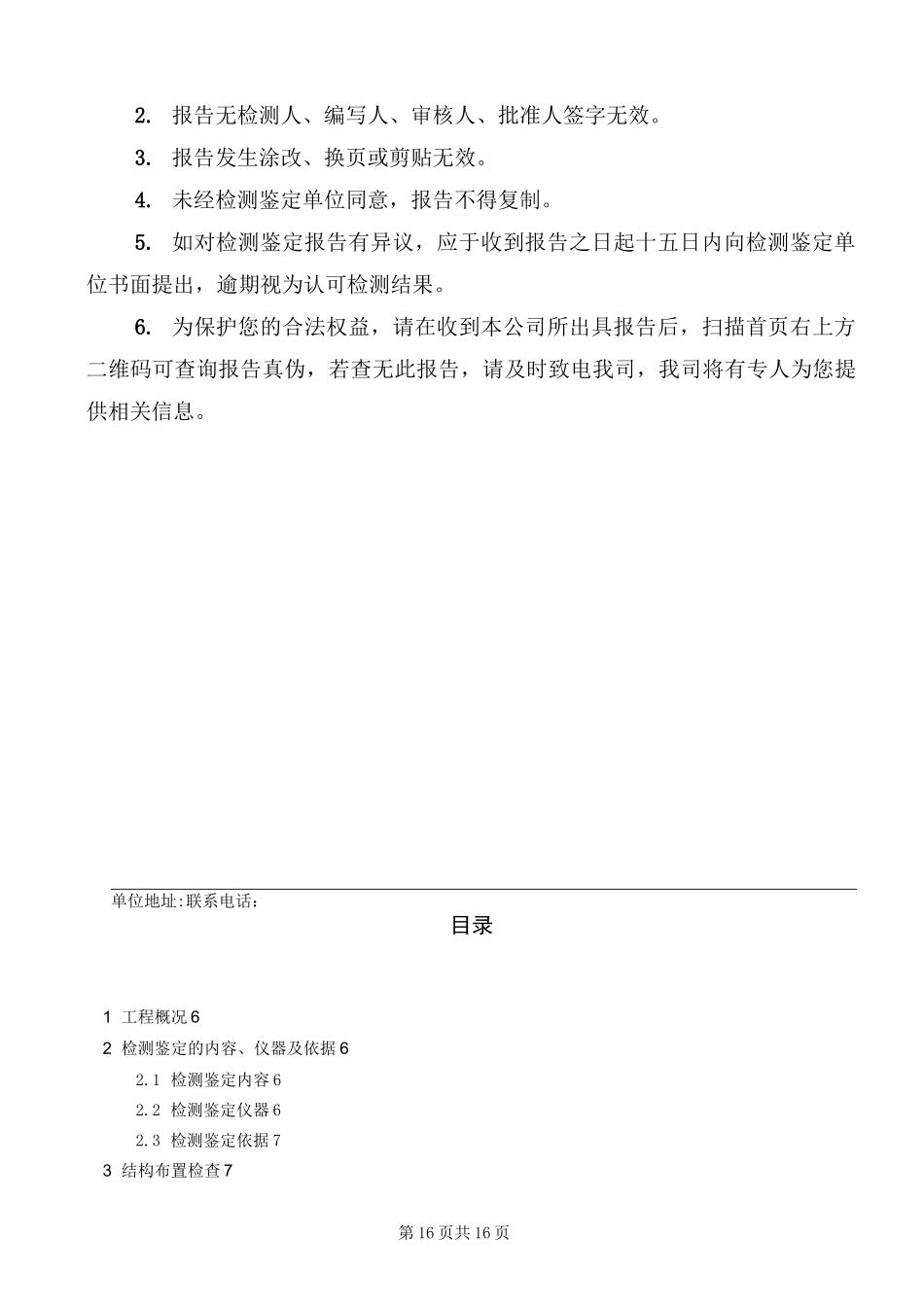

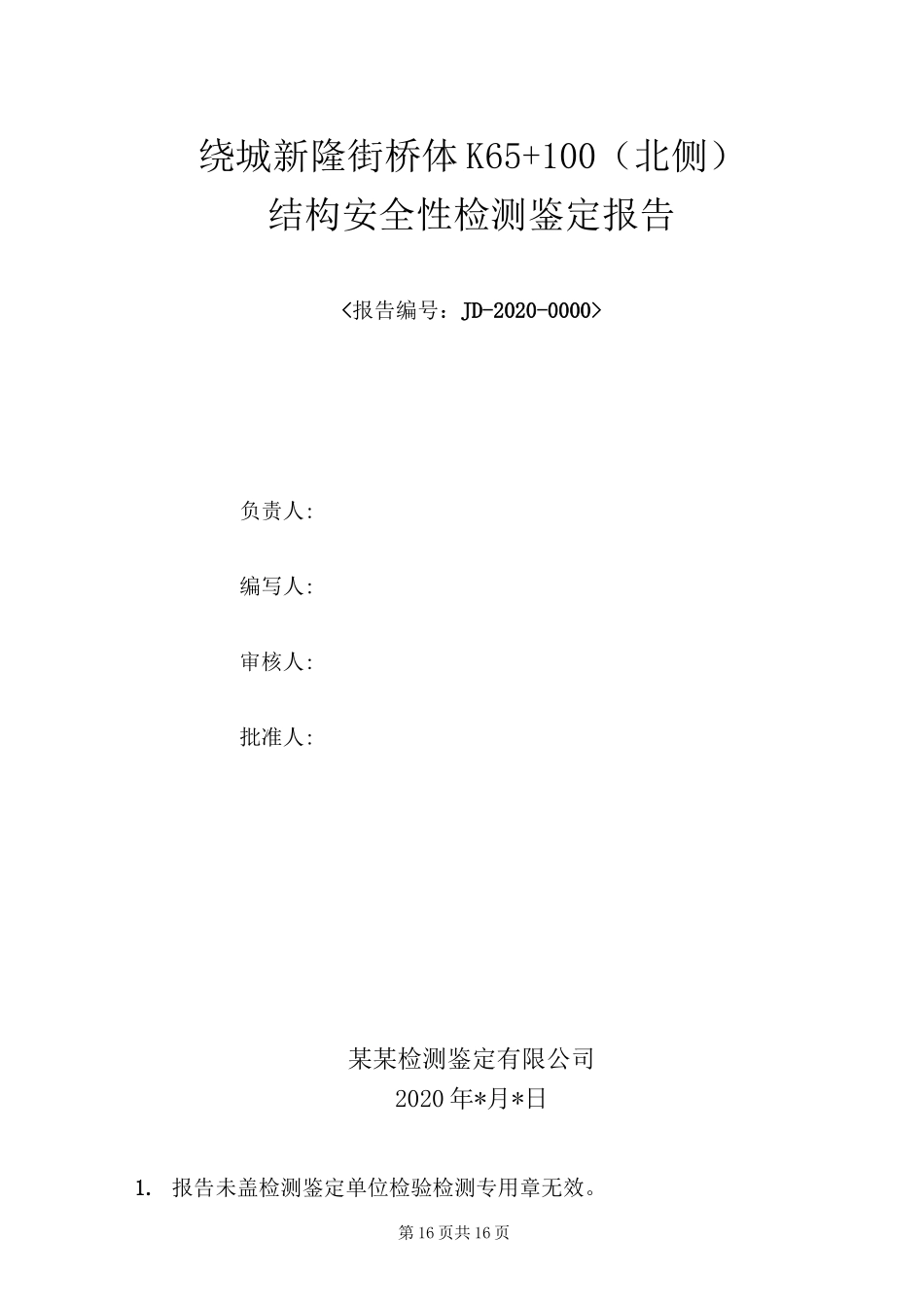

第 16 页共 16 页绕城新隆街桥体 K65+100（北侧）结构安全性检测鉴定报告<报告编号：JD-2020-0000>工程名称：绕城新隆街桥体 K65+100 （ 北侧） 工程地址：绕城新隆街桥体 K65+100 （ 北侧） 委托单位：某某广告传媒有限公司某某检测鉴定有限公司2020 年*月*日第 16 页共 16 页绕城新隆街桥体 K65+100（北侧）结构安全性检测鉴定报告<报告编号：JD-2020-0000>负责人:编写人:审核人:批准人:某某检测鉴定有限公司2020 年*月*日1. 报告未盖检测鉴定单位检验检测专用章无效。第 16 页共 16 页2. 报告无检测人、编写人、审核人、批准人签字无效。3. 报告发生涂改、换页或剪贴无效。4. 未经检测鉴定单位同意，报告不得复制。5. 如对检测鉴定报告有异议，应于收到报告之日起十五日内向检测鉴定单位书面提出，逾期视为认可检测结果。6. 为保护您的合法权益，请在收到本公司所出具报告后，扫描首页右上方二维码可查询报告真伪，若查无此报告，请及时致电我司，我司将有专人为您提供相关信息。单位地址:联系电话：目录1 工程概况 62 检测鉴定的内容、仪器及依据 62.1 检测鉴定内容 62.2 检测鉴定仪器 62.3 检测鉴定依据 73 结构布置检查 7第 16 页共 16 页4 构件尺寸检测 74.1 面板钢架结构构件截面尺寸检测 74.2 支撑结构受力构件截面尺寸检测 85 连接与焊缝检测 85.1 连接检测 85.2 焊缝检测 86 结构和构件损伤检测 87 垂直度检测 98 主体结构承载力计算 98.1 结构计算依据 98.2 结构计算的基本参数 98.3 广告牌钢架主受力构件承载力验算结果 99 检测鉴定结论及建议 109.1 检测鉴定结论 109.2 建议 10第 16 页共 16 页工程名称绕城新隆街桥体 K65+100（北侧）工程地址绕城新隆街桥体 K65+100（北侧）委托单位某某广告传媒有限公司结构形式钢结构检测面积约 150m2现用途广告牌检测时间2020 年*月有效期限2020 年*月*日〜2022 年*月*日结构检测鉴定结论1•结构布置情况检测结果表明，结构布置合理，荷载传递路径明确。2.所抽检的广告牌钢架结构构件的截面尺寸满足规范的构造要求。3•经现场检测，广告牌钢构件与混凝土主体结构采用采用螺栓连接，连接节点构造合理，连接牢固，未发现异常现象；广告牌钢杆件与杆件支撑构件间通过连接板采用焊接连接，连接节点构造合理，连接牢固，未发现异常现象；广告牌面板支撑构件与面板钢架间通过连接板采用焊接连接，连接节点构...
