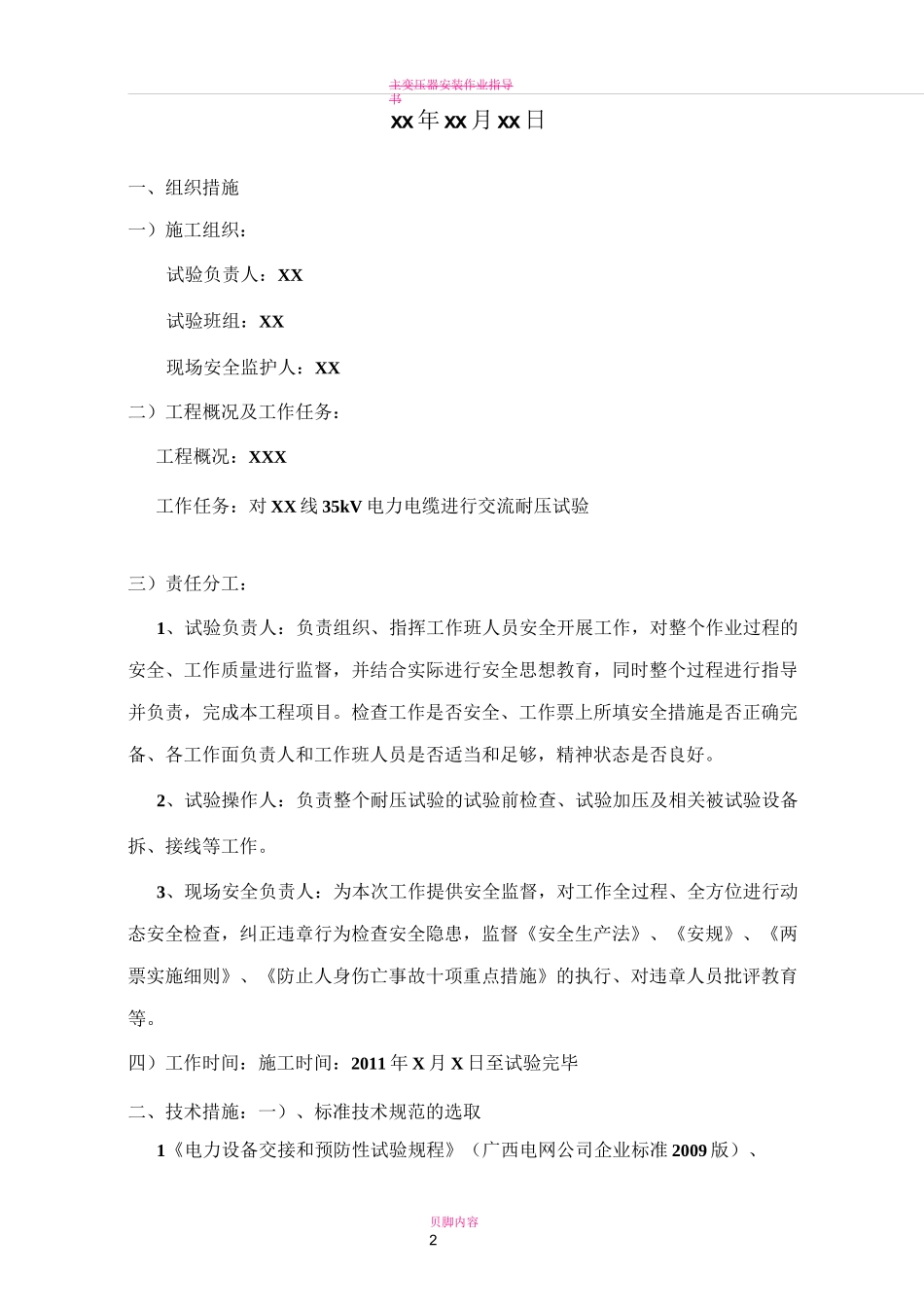

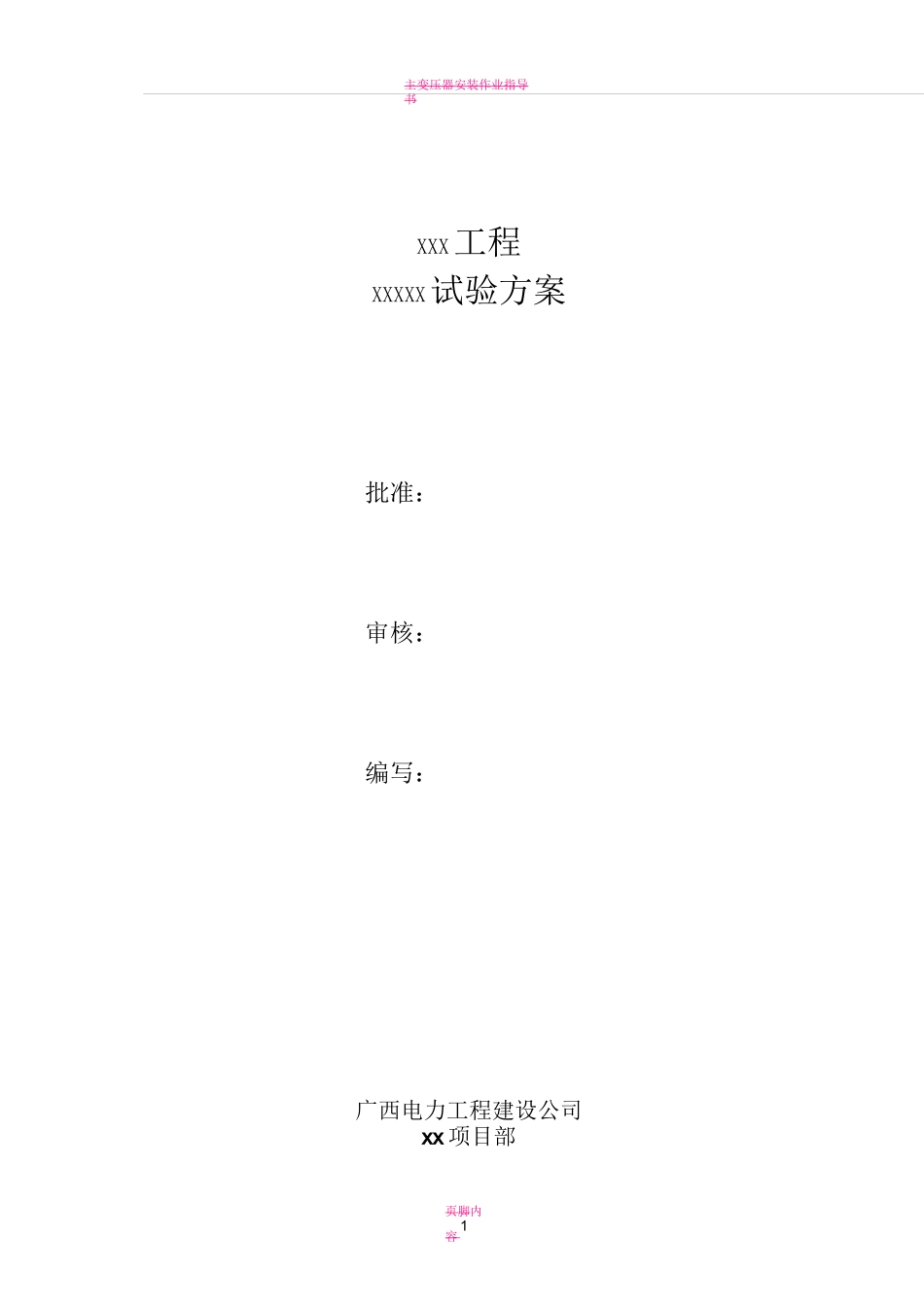

主变压器安装作业指导书页脚内容 1XXX工程XXXXX试验方案批准：审核：编写：广西电力工程建设公司xx 项目部主变压器安装作业指导书贝脚内容2xx 年 xx 月 xx 日一、组织措施一）施工组织：试验负责人：XX试验班组：XX现场安全监护人：XX二）工程概况及工作任务：工程概况：XXX工作任务：对 XX 线 35kV 电力电缆进行交流耐压试验三）责任分工：1、试验负责人：负责组织、指挥工作班人员安全开展工作，对整个作业过程的安全、工作质量进行监督，并结合实际进行安全思想教育，同时整个过程进行指导并负责，完成本工程项目。检查工作是否安全、工作票上所填安全措施是否正确完备、各工作面负责人和工作班人员是否适当和足够，精神状态是否良好。2、试验操作人：负责整个耐压试验的试验前检查、试验加压及相关被试验设备拆、接线等工作。3、现场安全负责人：为本次工作提供安全监督，对工作全过程、全方位进行动态安全检查，纠正违章行为检查安全隐患，监督《安全生产法》、《安规》、《两票实施细则》、《防止人身伤亡事故十项重点措施》的执行、对违章人员批评教育等。四）工作时间：施工时间：2011 年 X 月 X 日至试验完毕二、技术措施：一）、标准技术规范的选取1《电力设备交接和预防性试验规程》（广西电网公司企业标准 2009 版）、贝脚内容 32《电气装置安装工程电气设备交接试验标准》（GB50150-2006）3《高压电气设备试验方法》；4《电业安全工作规程（发电厂和变电所电气部分）》；5《电力工业技术监督标准汇编》电气绝缘分册；二）试验步骤和计划安排1．试验前的准备工作：（1）、施工所需要用的工器具、安装材料准备充分，并做好检查（2）、办理好施工工作票,做好安全技术交底（3）、当天参加施工的所有人员和有关负责人应提前到现场做好准备工作（4）、施工电源施工用电源箱内的开关要接成三相五线制，从施工用电源箱接电源使用前，必须用万用表测量电源，确保开关下端没有电时才能接上电源线。所有用电器具要求有良好接地。2.试验步骤：（1）、检查电缆线路的相位电缆线路的两端相位应一致并与电网相位相符合。（1）、测量绝缘电阻（先将两侧电缆头表面的油污和灰尘擦拭干净）应采用 5000V 兆欧表测量，其阻值规范中未作规定。正常情况下新电缆阻值均在 0000MP 以上。多芯电缆应分别测量每一芯线对其它芯线及外皮的绝缘电阻外护套及内衬层使用 00V 绝缘电阻测试仪测试其对地电阻，数据参照试验交接规程。3）、交流...
