汽轮机基础施工方案

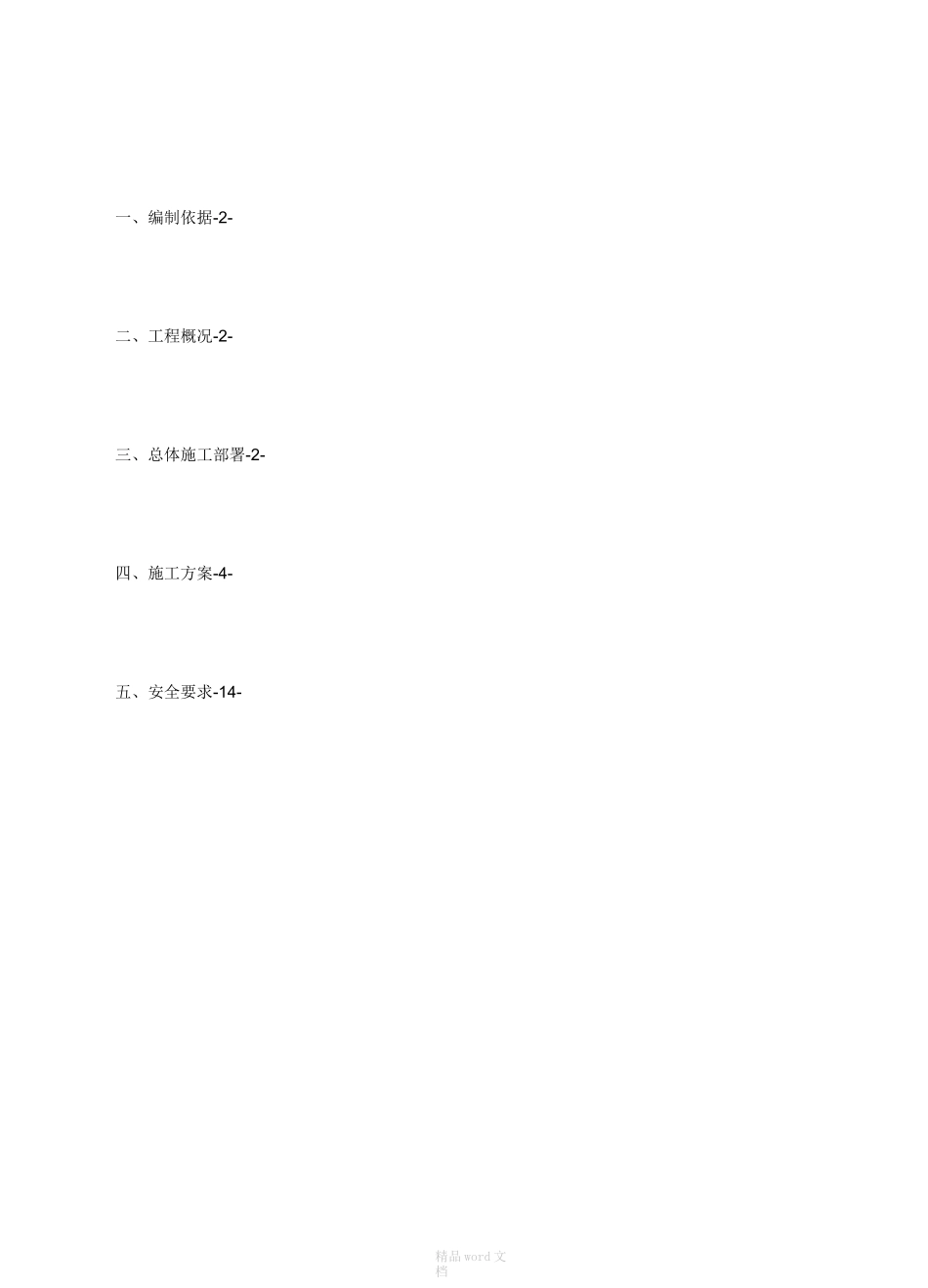

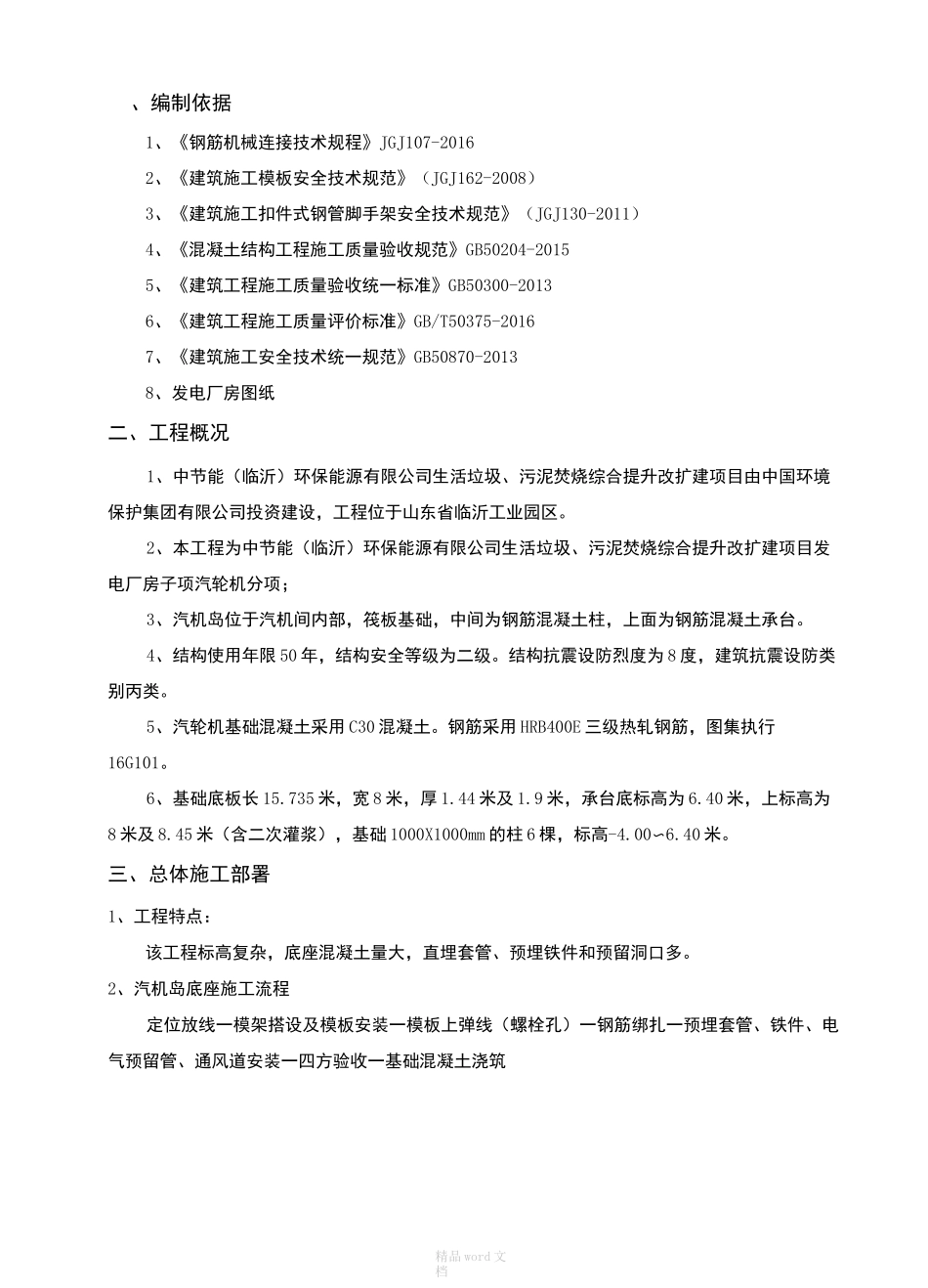

精品 word 文档一、编制依据-2-二、工程概况-2-三、总体施工部署-2-四、施工方案-4-五、安全要求-14-精品 word 文档、编制依据1、《钢筋机械连接技术规程》JGJ107-20162、《建筑施工模板安全技术规范》（JGJ162-2008）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）4、《混凝土结构工程施工质量验收规范》GB50204-20155、《建筑工程施工质量验收统一标准》GB50300-20136、《建筑工程施工质量评价标准》GB/T50375-20167、《建筑施工安全技术统一规范》GB50870-20138、发电厂房图纸二、工程概况1、中节能（临沂）环保能源有限公司生活垃圾、污泥焚烧综合提升改扩建项目由中国环境保护集团有限公司投资建设，工程位于山东省临沂工业园区。2、本工程为中节能（临沂）环保能源有限公司生活垃圾、污泥焚烧综合提升改扩建项目发电厂房子项汽轮机分项；3、汽机岛位于汽机间内部，筏板基础，中间为钢筋混凝土柱，上面为钢筋混凝土承台。4、结构使用年限 50 年，结构安全等级为二级。结构抗震设防烈度为 8 度，建筑抗震设防类别丙类。5、汽轮机基础混凝土采用 C30 混凝土。钢筋采用 HRB400E 三级热轧钢筋，图集执行16G101。6、基础底板长 15.735 米，宽 8 米，厚 1.44 米及 1.9 米，承台底标高为 6.40 米，上标高为8 米及 8.45 米（含二次灌浆），基础 1000X1000mm 的柱 6 棵，标高-4.00〜6.40 米。三、总体施工部署1、工程特点：该工程标高复杂，底座混凝土量大，直埋套管、预埋铁件和预留洞口多。2、汽机岛底座施工流程定位放线一模架搭设及模板安装一模板上弹线（螺栓孔）一钢筋绑扎一预埋套管、铁件、电气预留管、通风道安装一四方验收一基础混凝土浇筑精品 word 文档3、主要施工人员配置：4、机械设备准备：序号机械名称规格型号单位数量备注1钢筋弯曲机台12钢筋调直机台13钢筋切断机台14钢筋套丝机台15圆盘锯台16振捣棒条27手提电钻台18线坠9扳手10卷尺11米尺12电焊机台25、技术测量及质量检验仪器的配备(1)本基础工程，严格执行 GB50202 和 GB50204 的规定，厂区平面控制误差达到二级标准，厂区高程达到四等水准测量。(2)该工程用全站仪角度测量，测回数不少于 2 次，各测回归方向角差不大于 12//精品 word 文档(3)高程及竖向传递轴线标高误差不大于 2mm。4) 根据本工程项目的施工特点，配备如下技术测量和质量检验仪器5) 技术测量和质量检验仪器序号仪器设备型号单位数量备注1全站仪台12...
