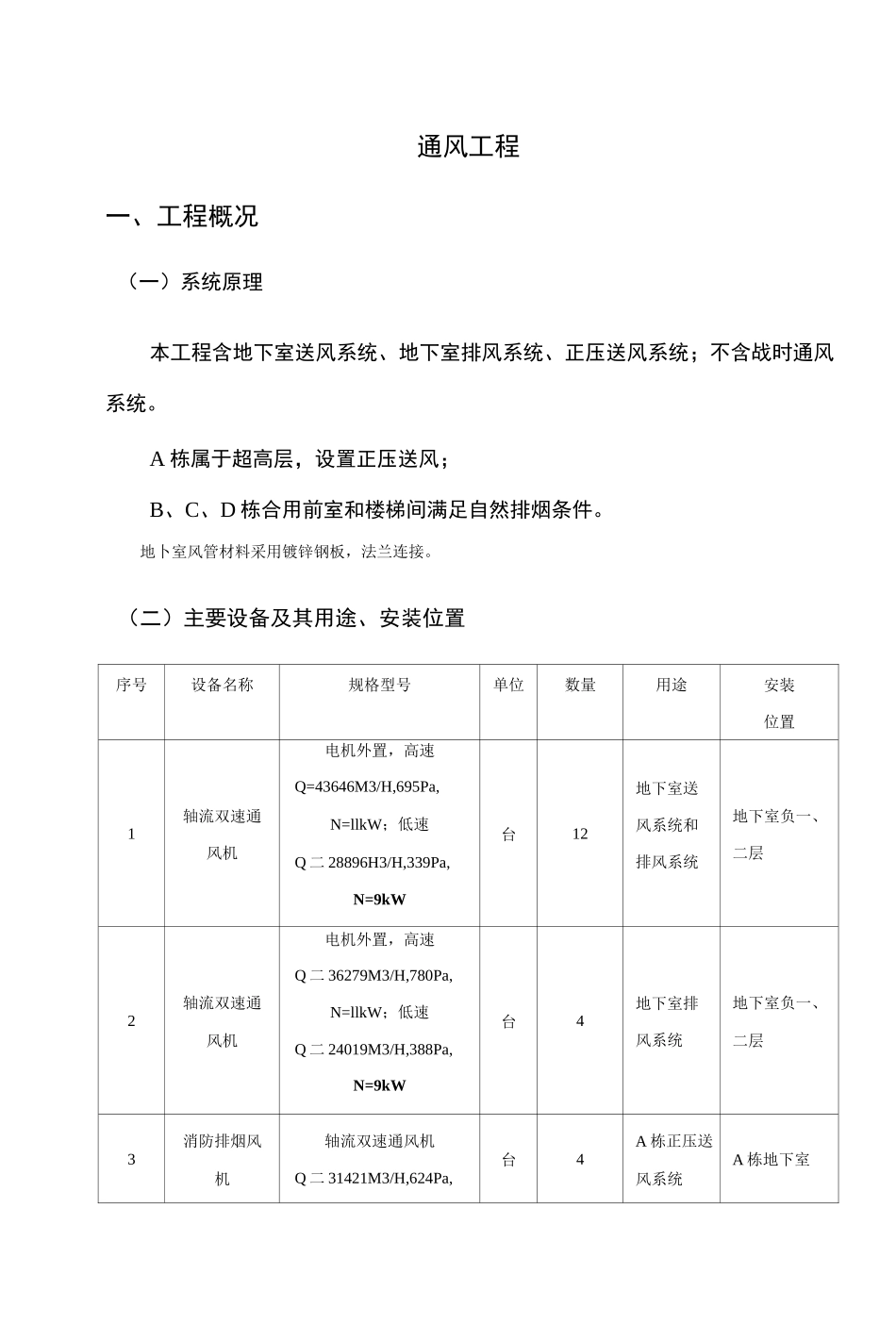

通风工程一、工程概况（一）系统原理本工程含地下室送风系统、地下室排风系统、正压送风系统；不含战时通风系统。A 栋属于超高层，设置正压送风；B、C、D 栋合用前室和楼梯间满足自然排烟条件。地卜室风管材料采用镀锌钢板，法兰连接。（二）主要设备及其用途、安装位置序号设备名称规格型号单位数量用途安装位置1轴流双速通风机电机外置，高速Q=43646M3/H,695Pa,N=llkW；低速Q 二 28896H3/H,339Pa,N=9kW台12地下室送风系统和排风系统地下室负一、二层2轴流双速通风机电机外置，高速Q 二 36279M3/H,780Pa,N=llkW；低速Q 二 24019M3/H,388Pa,N=9kW台4地下室排风系统地下室负一、二层3消防排烟风机轴流双速通风机Q 二 31421M3/H,624Pa,台4A 栋正压送风系统A 栋地下室工流N=7.5kW4消防排烟风机轴流双速通风机Q 二 33510M3/H,562Pa,N=llkW台4A 栋正压送风系统A 栋地下室5低噪声柜式离心通风机DT25,Q 二 22649H3/H,20IPsN=5.5kW台2地下室送风系统地下室负一、二层（三）主要管材及其安装范围、连接方式序号管材连接方式安装范围1镀锌钢板法兰连接地下室送、排风系统三、主要施工方法(一)风管制作安装① 施工准备按施工进度制定风管及零部件加工制作计划，根据设计图纸与现场测量情况结合风管生产线的技术参数绘制通风系统分解图，编制风管规格明细表和风管用料清单交生产车间实施。根据规范要求镀锌钢板的厚度及法兰形式如下表：风管直径或长边尺寸(mm)钢板厚度(mm)连接方式圆形风管矩形风管中低压系统高压系统插接D(b)<3200.50.50.75320
