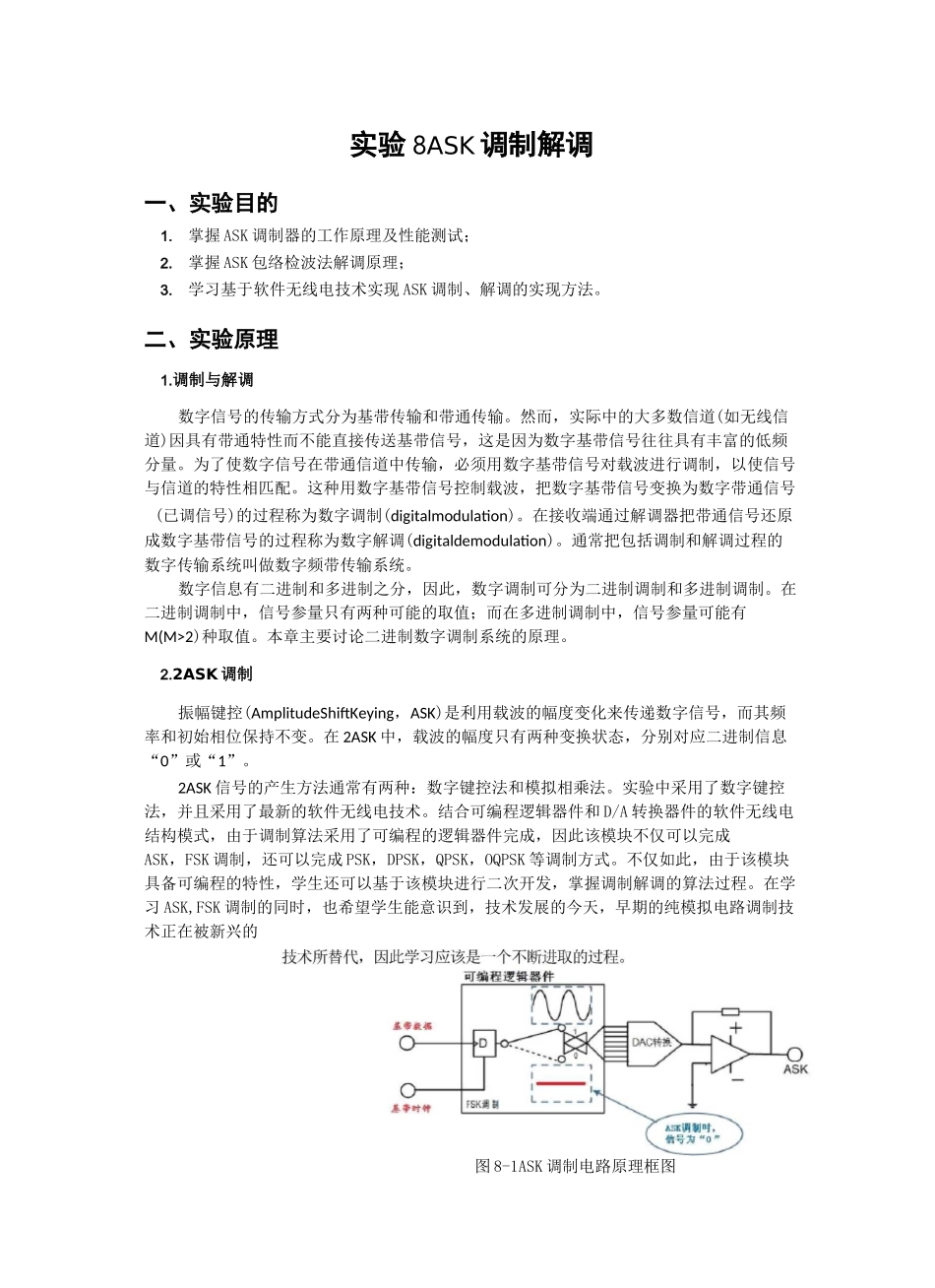

实验8、ASK调制解调(修改)

实验 8ASK 调制解调一、实验目的1.掌握 ASK 调制器的工作原理及性能测试；2.掌握 ASK 包络检波法解调原理；3.学习基于软件无线电技术实现 ASK 调制、解调的实现方法。二、实验原理1.调制与解调数字信号的传输方式分为基带传输和带通传输。然而，实际中的大多数信道(如无线信道)因具有带通特性而不能直接传送基带信号，这是因为数字基带信号往往具有丰富的低频分量。为了使数字信号在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号(已调信号)的过程称为数字调制(digitalmodulation)。在接收端通过解调器把带通信号还原成数字基带信号的过程称为数字解调(digitaldemodulation)。通常把包括调制和解调过程的数字传输系统叫做数字频带传输系统。数字信息有二进制和多进制之分，因此，数字调制可分为二进制调制和多进制调制。在二进制调制中，信号参量只有两种可能的取值；而在多进制调制中，信号参量可能有M(M>2)种取值。本章主要讨论二进制数字调制系统的原理。2.2ASK 调制振幅键控(AmplitudeShiftKeying，ASK)是利用载波的幅度变化来传递数字信号，而其频率和初始相位保持不变。在 2ASK 中，载波的幅度只有两种变换状态，分别对应二进制信息“0”或“1”。2ASK 信号的产生方法通常有两种：数字键控法和模拟相乘法。实验中采用了数字键控法，并且采用了最新的软件无线电技术。结合可编程逻辑器件和 D/A 转换器件的软件无线电结构模式，由于调制算法采用了可编程的逻辑器件完成，因此该模块不仅可以完成ASK，FSK 调制，还可以完成 PSK，DPSK，QPSK，OQPSK 等调制方式。不仅如此，由于该模块具备可编程的特性，学生还可以基于该模块进行二次开发，掌握调制解调的算法过程。在学习 ASK,FSK 调制的同时，也希望学生能意识到，技术发展的今天，早期的纯模拟电路调制技术正在被新兴的图 8-1ASK 调制电路原理框图在图中，信号基带时钟和基带数据输入到可编程逻辑器件中，由可编程逻辑器件根据设置的工作模式，完成 ASK 的调制，因为可编程逻辑器件为纯数字运算器件，因此调制后输出需要经过 D/A 器件，完成数字到模拟的转换，然后经过模拟电路对信号进行调整输出，加入射随器，便完成了整个调制系统。2ASKH000:[0调制信号1JVV1J1■11VVV1ASK 调制结果示意图3.2ASK 解调2ASK 解调有非相干解调（包络检波法）和相干解调（同步检测...
