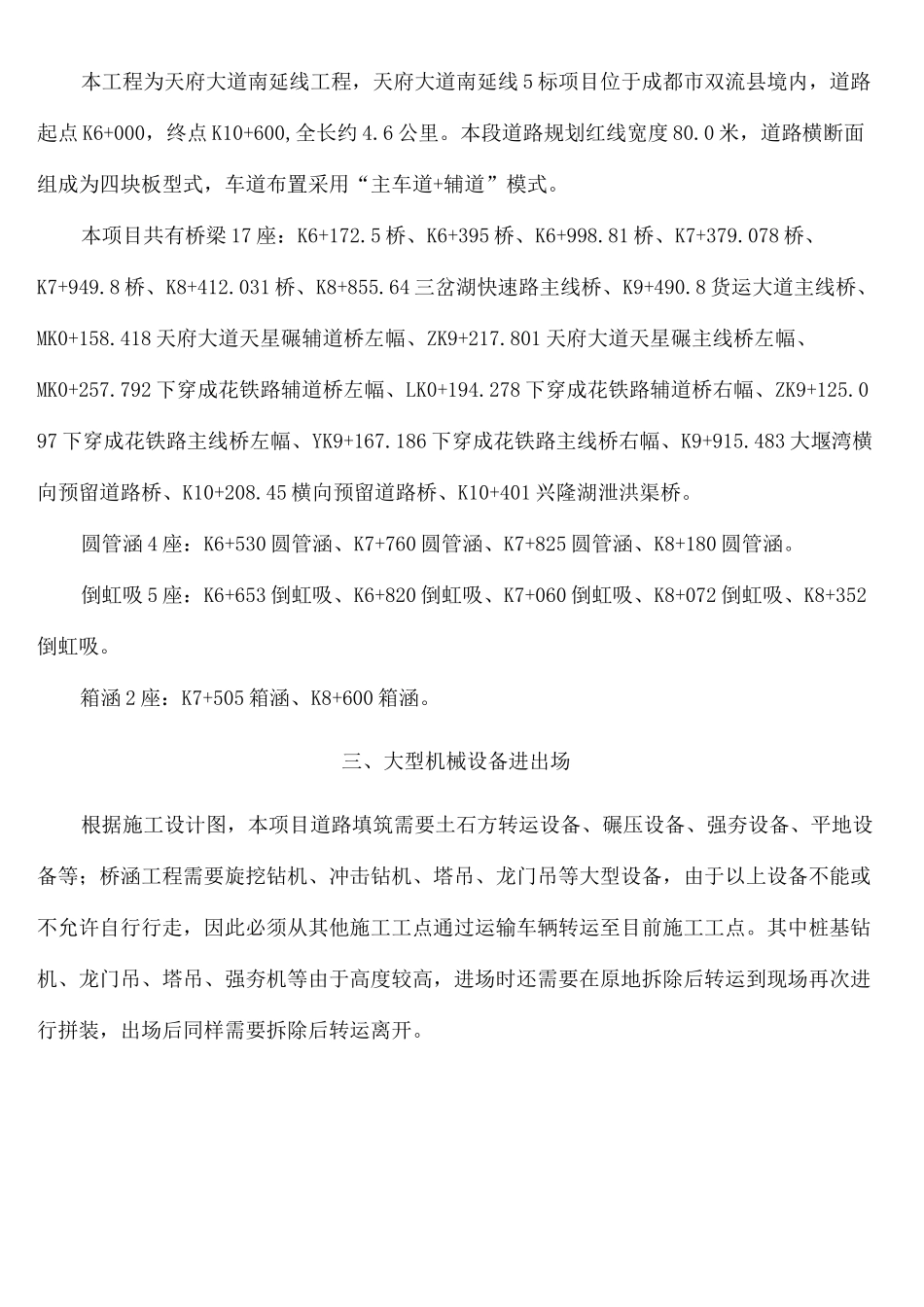

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-大进出场方法一、编制依据1）合同管理文件（2）现场调查资料（3）各工点施工设计图4）设备管理制度二、工程概况本工程为天府大道南延线工程，天府大道南延线 5 标项目位于成都市双流县境内，道路起点 K6+000，终点 K10+600,全长约 4.6 公里。本段道路规划红线宽度 80.0 米，道路横断面组成为四块板型式，车道布置采用“主车道+辅道”模式。本项目共有桥梁 17 座：K6+172.5 桥、K6+395 桥、K6+998.81 桥、K7+379.078 桥、K7+949.8 桥、K8+412.031 桥、K8+855.64 三岔湖快速路主线桥、K9+490.8 货运大道主线桥、MK0+158.418 天府大道天星碾辅道桥左幅、ZK9+217.801 天府大道天星碾主线桥左幅、MK0+257.792 下穿成花铁路辅道桥左幅、LK0+194.278 下穿成花铁路辅道桥右幅、ZK9+125.097 下穿成花铁路主线桥左幅、YK9+167.186 下穿成花铁路主线桥右幅、K9+915.483 大堰湾横向预留道路桥、K10+208.45 横向预留道路桥、K10+401 兴隆湖泄洪渠桥。圆管涵 4 座：K6+530 圆管涵、K7+760 圆管涵、K7+825 圆管涵、K8+180 圆管涵。倒虹吸 5 座：K6+653 倒虹吸、K6+820 倒虹吸、K7+060 倒虹吸、K8+072 倒虹吸、K8+352倒虹吸。箱涵 2 座：K7+505 箱涵、K8+600 箱涵。三、大型机械设备进出场根据施工设计图，本项目道路填筑需要土石方转运设备、碾压设备、强夯设备、平地设备等；桥涵工程需要旋挖钻机、冲击钻机、塔吊、龙门吊等大型设备，由于以上设备不能或不允许自行行走，因此必须从其他施工工点通过运输车辆转运至目前施工工点。其中桩基钻机、龙门吊、塔吊、强夯机等由于高度较高，进场时还需要在原地拆除后转运到现场再次进行拼装，出场后同样需要拆除后转运离开。由于前期我项目部未配置该类机械设备，因此采取租赁或自购形式，大型机械设备具体数量表如下：大型机械设备统计表序号名称型号单位数量出发地预计运距(Km)备注1旋挖钻机XR220台6巴中4702旋挖钻机XR360台1江苏徐州15503旋挖钻机FR626D台2重庆璧山2954旋挖钻机FR628D台1重庆璧山2955旋挖钻机FR630D台1重庆璧山2956旋挖钻机SWDM28A台3重庆璧山2957旋挖钻机XR280台1重庆璧山2958挖掘机PC220台12达州4609挖掘机SK200台8遂宁17010挖掘机CAT320台2南充23011挖掘机R60-7台1广元29012挖掘机PC200台7成都天回镇5013挖掘机PC220台2重庆33014装载机500 型台1达州46015装载机500 型台5南充南部30016...
