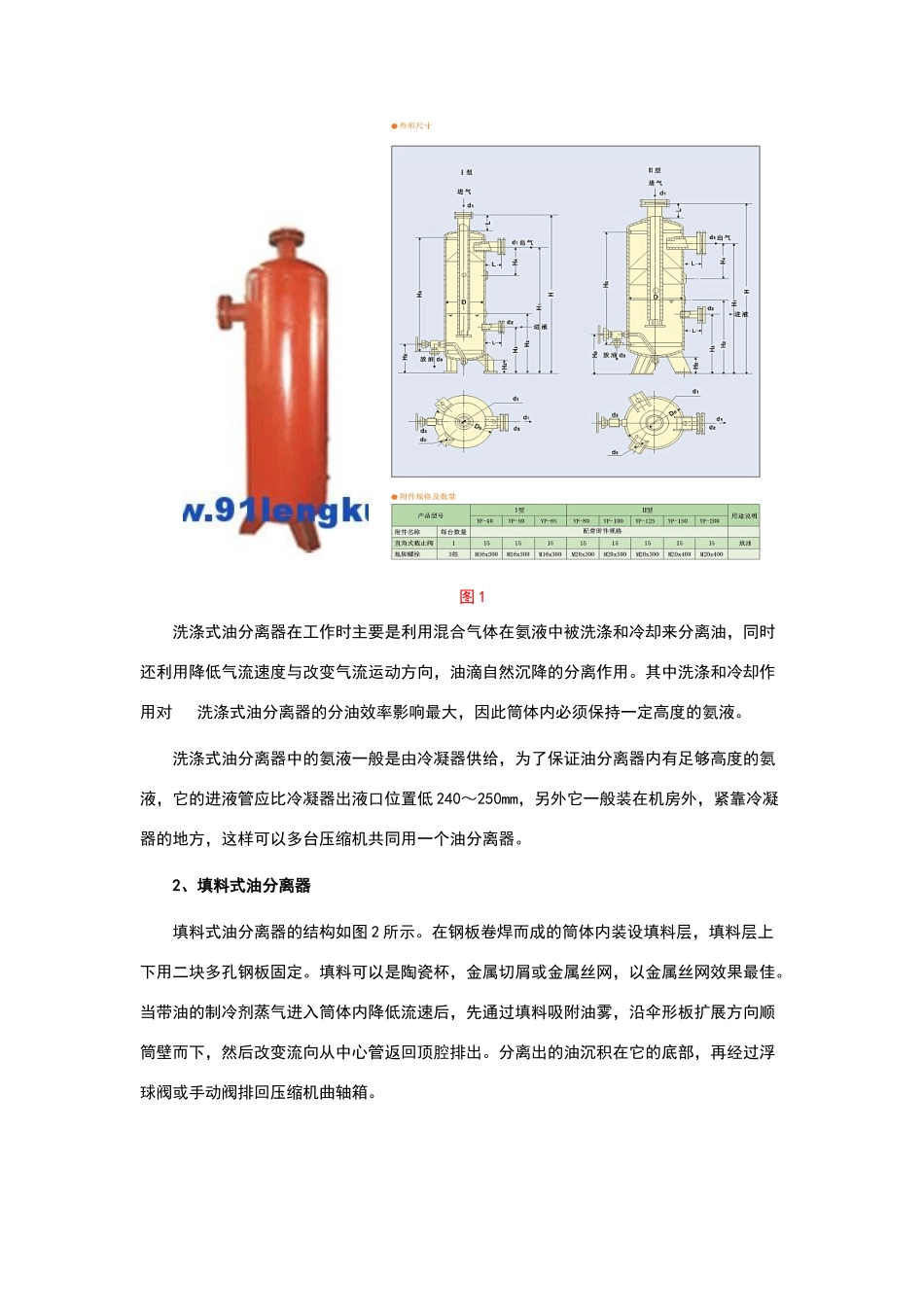

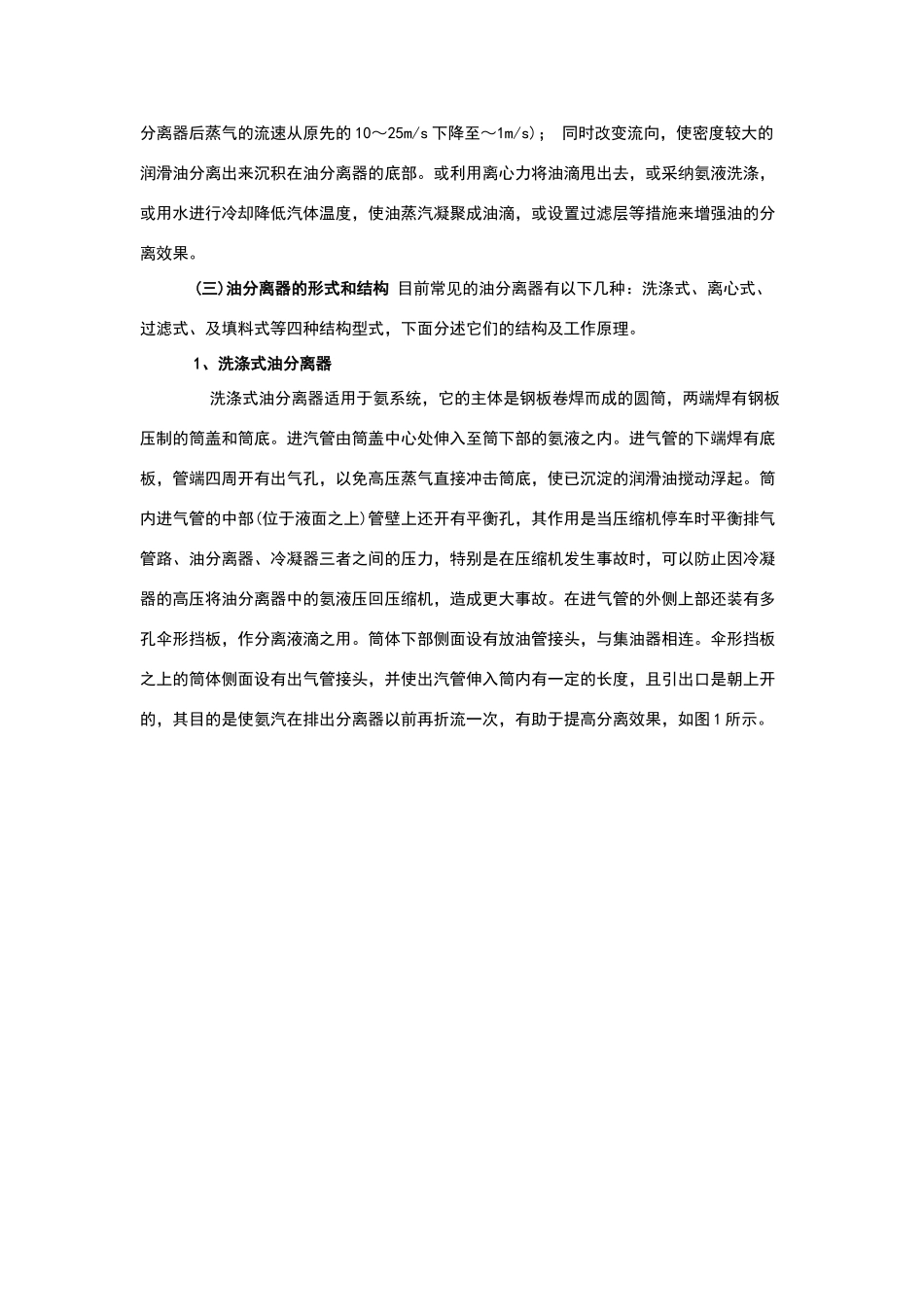

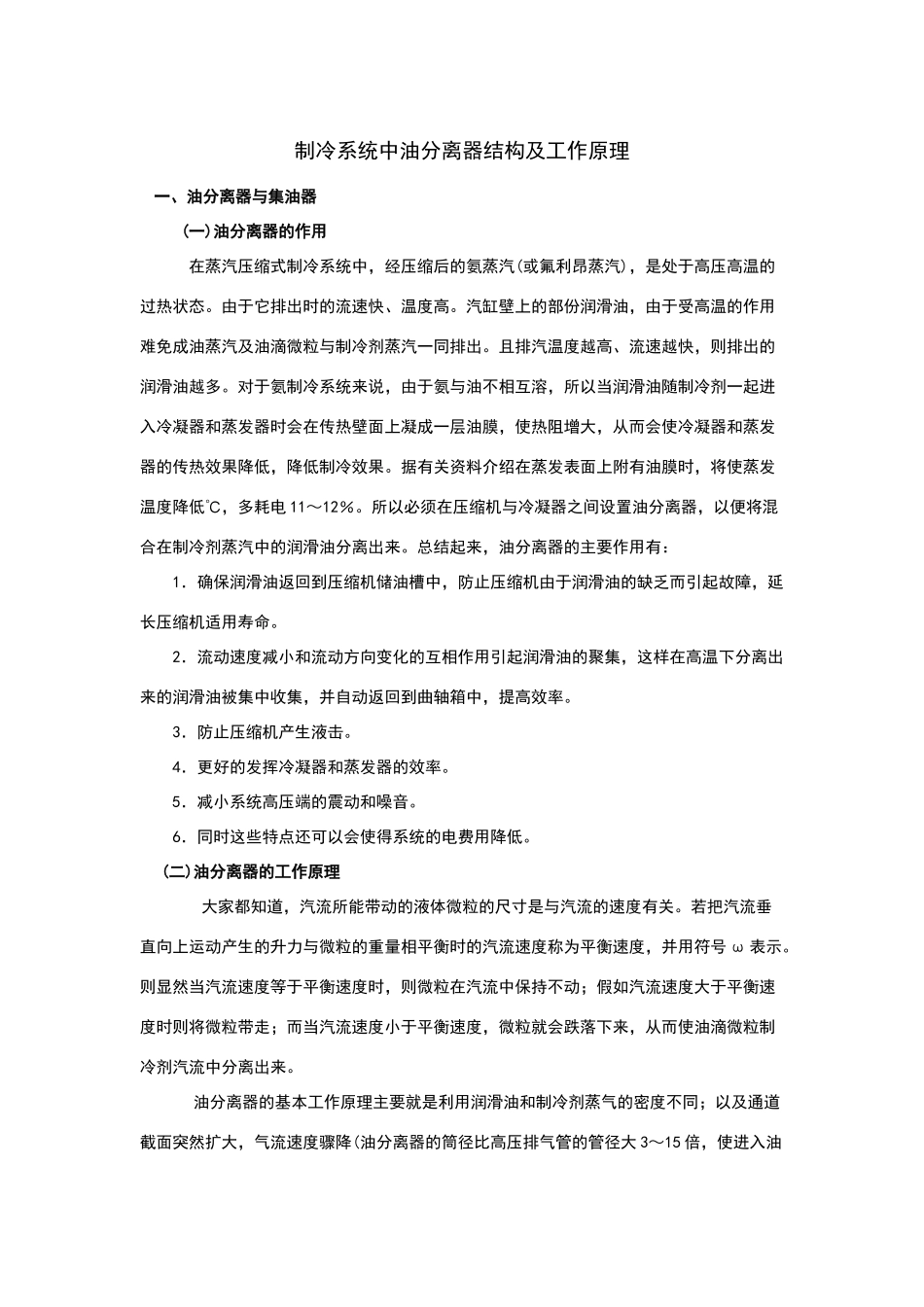

制冷系统中油分离器结构及工作原理 一、油分离器与集油器 (一)油分离器的作用 在蒸汽压缩式制冷系统中，经压缩后的氨蒸汽(或氟利昂蒸汽)，是处于高压高温的过热状态。由于它排出时的流速快、温度高。汽缸壁上的部份润滑油，由于受高温的作用难免成油蒸汽及油滴微粒与制冷剂蒸汽一同排出。且排汽温度越高、流速越快，则排出的润滑油越多。对于氨制冷系统来说，由于氨与油不相互溶，所以当润滑油随制冷剂一起进入冷凝器和蒸发器时会在传热壁面上凝成一层油膜，使热阻增大，从而会使冷凝器和蒸发器的传热效果降低，降低制冷效果。据有关资料介绍在蒸发表面上附有油膜时，将使蒸发温度降低℃，多耗电 11～12％。所以必须在压缩机与冷凝器之间设置油分离器，以便将混合在制冷剂蒸汽中的润滑油分离出来。总结起来，油分离器的主要作用有：1．确保润滑油返回到压缩机储油槽中，防止压缩机由于润滑油的缺乏而引起故障，延长压缩机适用寿命。2．流动速度减小和流动方向变化的互相作用引起润滑油的聚集，这样在高温下分离出来的润滑油被集中收集，并自动返回到曲轴箱中，提高效率。3．防止压缩机产生液击。4．更好的发挥冷凝器和蒸发器的效率。5．减小系统高压端的震动和噪音。6．同时这些特点还可以会使得系统的电费用降低。(二)油分离器的工作原理 大家都知道，汽流所能带动的液体微粒的尺寸是与汽流的速度有关。若把汽流垂直向上运动产生的升力与微粒的重量相平衡时的汽流速度称为平衡速度，并用符号 ω 表示。则显然当汽流速度等于平衡速度时，则微粒在汽流中保持不动；假如汽流速度大于平衡速度时则将微粒带走；而当汽流速度小于平衡速度，微粒就会跌落下来，从而使油滴微粒制冷剂汽流中分离出来。 油分离器的基本工作原理主要就是利用润滑油和制冷剂蒸气的密度不同；以及通道截面突然扩大，气流速度骤降(油分离器的筒径比高压排气管的管径大 3～15 倍，使进入油分离器后蒸气的流速从原先的 10～25m/s 下降至～1m/s)； 同时改变流向，使密度较大的润滑油分离出来沉积在油分离器的底部。或利用离心力将油滴甩出去，或采纳氨液洗涤，或用水进行冷却降低汽体温度，使油蒸汽凝聚成油滴，或设置过滤层等措施来增强油的分离效果。 (三)油分离器的形式和结构 目前常见的油分离器有以下几种：洗涤式、离心式、过滤式、及填料式等四种结构型式，下面分述它们的结构及工作原理。 1、洗涤式油分离器 洗涤式油分离器适用于氨系统，它的主体是钢板卷...
