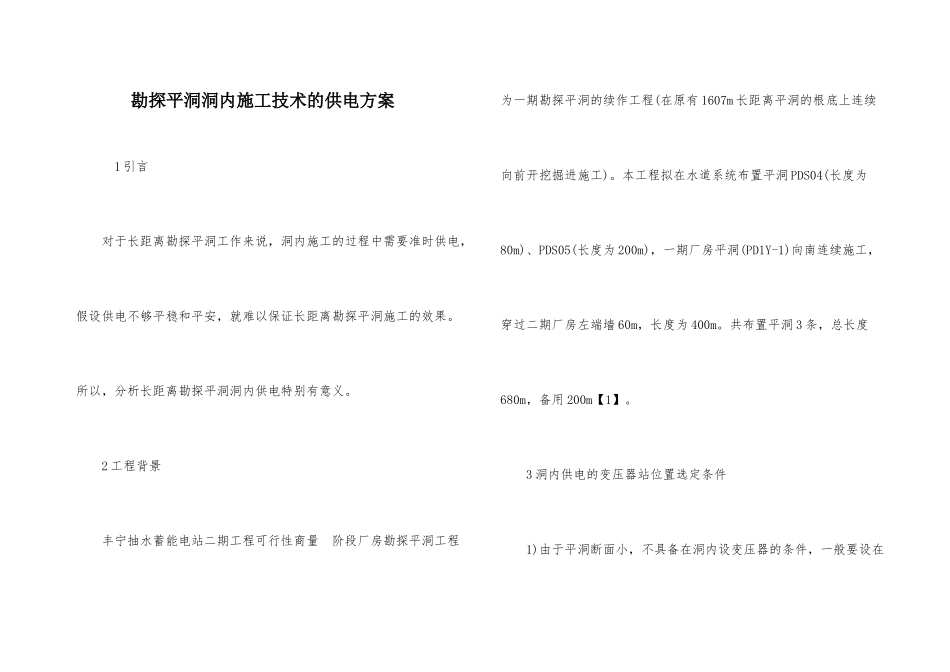

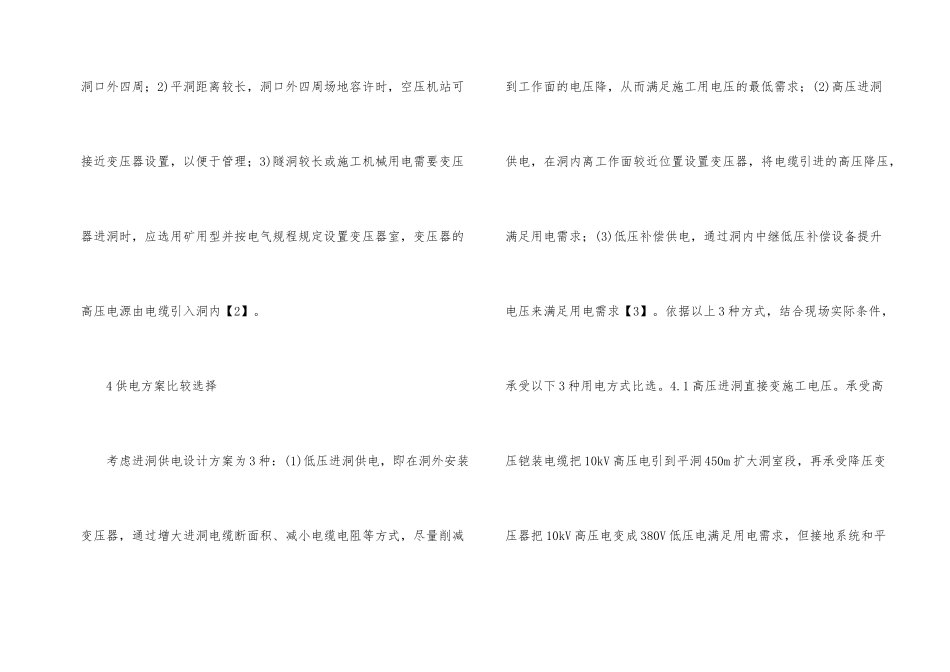

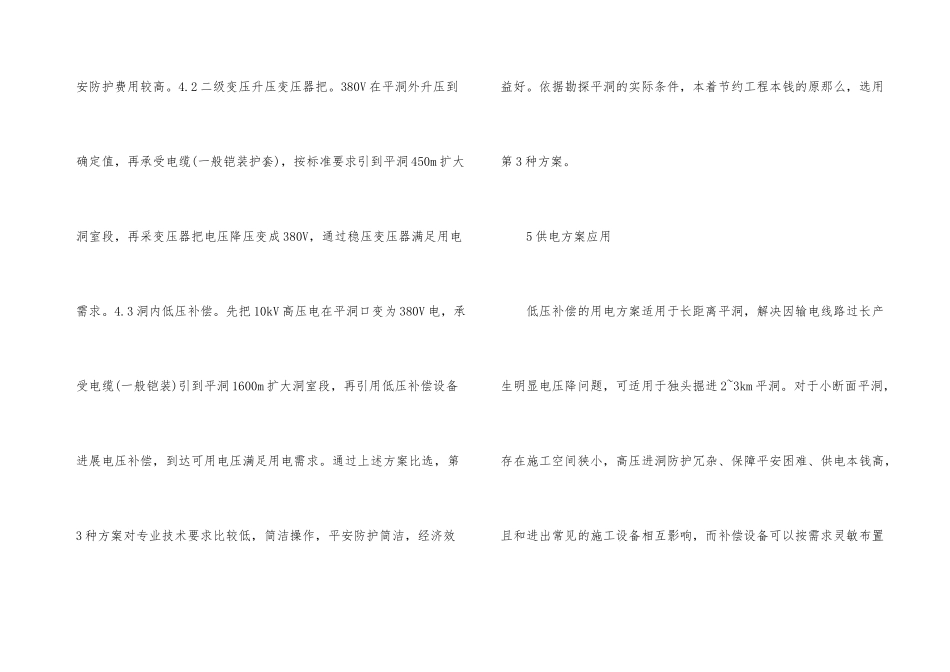

勘探平洞洞内施工技术的供电方案 1 引言 对于长距离勘探平洞工作来说，洞内施工的过程中需要准时供电，假设供电不够平稳和平安，就难以保证长距离勘探平洞施工的效果。所以，分析长距离勘探平洞洞内供电特别有意义。 2 工程背景 丰宁抽水蓄能电站二期工程可行性商量 阶段厂房勘探平洞工程为一期勘探平洞的续作工程(在原有 1607m 长距离平洞的根底上连续向前开挖掘进施工)。本工程拟在水道系统布置平洞 PDS04(长度为80m)、PDS05(长度为 200m)，一期厂房平洞(PD1Y-1)向南连续施工，穿过二期厂房左端墙 60m，长度为 400m。共布置平洞 3 条，总长度680m，备用 200m【1】。 3 洞内供电的变压器站位置选定条件 1)由于平洞断面小，不具备在洞内设变压器的条件，一般要设在洞口外四周；2)平洞距离较长，洞口外四周场地容许时，空压机站可接近变压器设置，以便于管理；3)隧洞较长或施工机械用电需要变压器进洞时，应选用矿用型并按电气规程规定设置变压器室，变压器的高压电源由电缆引入洞内【2】。 4 供电方案比较选择 考虑进洞供电设计方案为 3 种：(1)低压进洞供电，即在洞外安装变压器，通过增大进洞电缆断面积、减小电缆电阻等方式，尽量削减到工作面的电压降，从而满足施工用电压的最低需求；(2)高压进洞供电，在洞内离工作面较近位置设置变压器，将电缆引进的高压降压，满足用电需求；(3)低压补偿供电，通过洞内中继低压补偿设备提升电压来满足用电需求【3】。依据以上 3 种方式，结合现场实际条件，承受以下 3 种用电方式比选。4.1 高压进洞直接变施工电压。承受高压铠装电缆把 10kV 高压电引到平洞 450m 扩大洞室段，再承受降压变压器把 10kV 高压电变成 380V 低压电满足用电需求，但接地系统和平安防护费用较高。4.2 二级变压升压变压器把。380V 在平洞外升压到确定值，再承受电缆(一般铠装护套)，按标准要求引到平洞 450m 扩大洞室段，再采变压器把电压降压变成 380V，通过稳压变压器满足用电需求。4.3 洞内低压补偿。先把 10kV 高压电在平洞口变为 380V 电，承受电缆(一般铠装)引到平洞 1600m 扩大洞室段，再引用低压补偿设备进展电压补偿，到达可用电压满足用电需求。通过上述方案比选，第3 种方案对专业技术要求比较低，简洁操作，平安防护简洁，经济效益好。依据勘探平洞的实际条件，本着节约工程本钱的原那么，选用第 3 种方案。 5 供电方案应用 低压补偿的用电方案适用于长距离平...
