卵石土换填法及计算

卵石土换填法及计算_第1页
1/4
卵石土换填法及计算_第2页
2/4

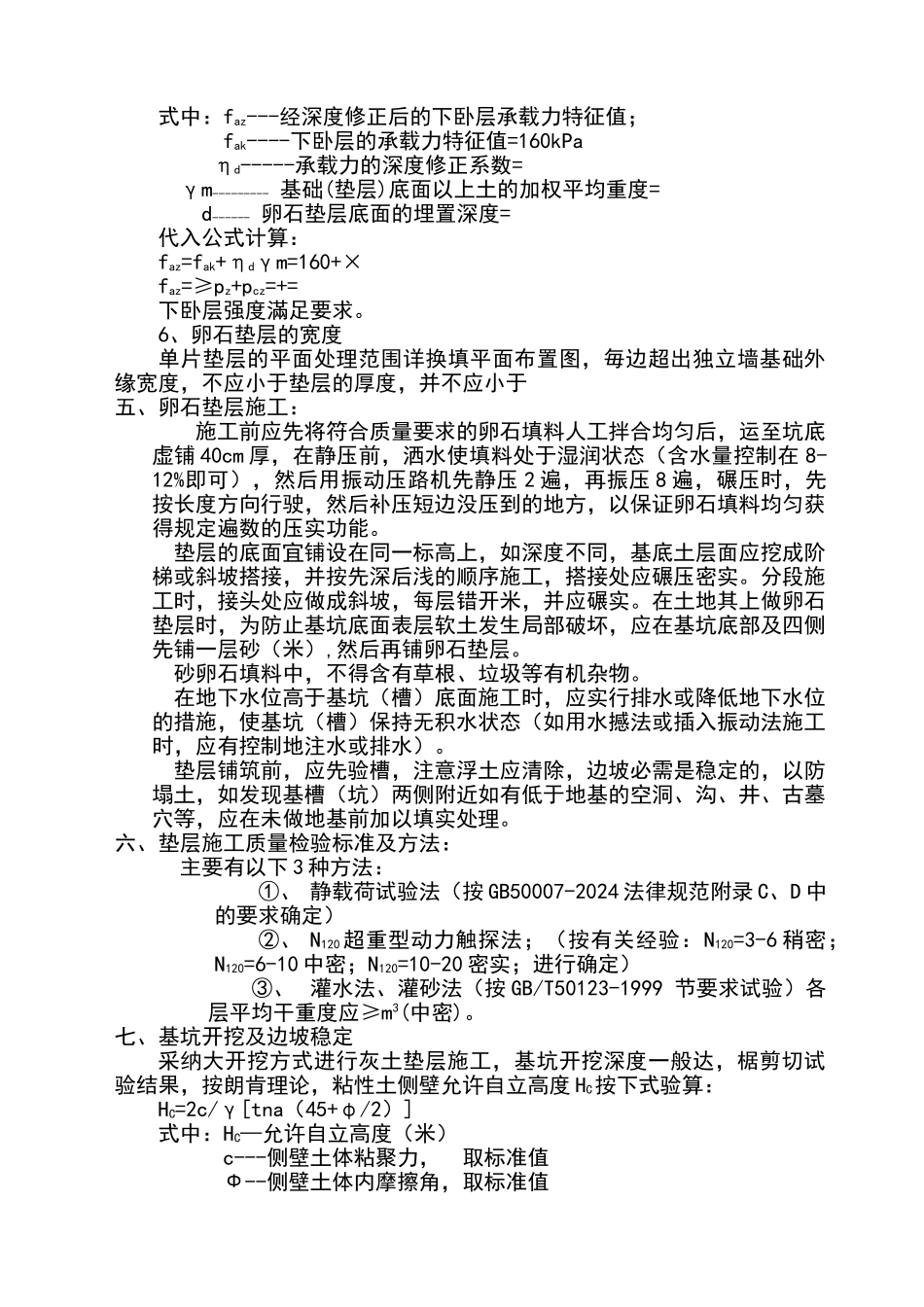

卵石土换填法及计算_第3页
3/4
重庆开县康园自行车厂厂房工程卵石换填垫层计算和处理方法 根据重庆宏源勘测设计有限公司提供的重庆开县康园自行车有限公司厂房工程地勘报告,本工程基础采纳卵石垫层法对地基进行处理,即在基础底面影响范围内(每边宽出柱下独立基础基底各范围内),挖除素填土层及及局部的冲洪积层,换填厚的 4:3:3 的级配卵石层,在卵石层之上做独立基础。换填卵石层置于粘土层上,粘土层地基基础承载力特征值不小于 160 kPa。具体要求及计算:一、卵石填料的标准要求:要求采纳级配卵石,其配比关系宜为 4:3:3 即:卵石 4(砾径 50≥d≥20mm):圆砾 3(砾径 20≥d≥2mm):中粗砂 3(砾径 2≥d≥)。最大粒径不超过 50mm,含泥量﹙<颗粒含量﹚不超过3%。二、施工参数:①、使用 18-24 吨振动压路机;②、压路机行驶度≤50m/min;③、毎层压实填料虚铺厚度≤40cm;④、毎层先静压 2 遍,再振压 8 遍。三、卵石垫层承载力特征值 fak的确定由静载荷试验确定或由 N120超重型动力触探试验确定。由灌水、灌砂法确定其压实系数后,根据压实系数按 JGJ79-2024 表确定:当压实系数在时,对于地基基础设计等级为丙级的建筑,其承载力特征值可取250kPa。四、卵石垫层的计算:1、依据 JGJ79-2024 法律规范第条,垫层的厚度 Z 应根据下卧层的承载力确定,并符合下式:Pz+Pcz≤faz式中:Pz-垫层底面处的附加压力Pcz-垫层底面处土的自重压力faz-垫层底面处土层的地基承载力特征值(深度修正后)。2、灰土垫层的承载力卵石垫层的承载力宜通过现场载荷试验确定,本工程的地基础设计等级为丙级,当 4:3:3 卵石垫层的压实系数不小于时,其承载力特征值 fa可采纳 250kPa。3、计算基础底面面积 A:卵石垫层的地基承载力特征值﹙不做深度修正﹚fa=250kPa,单柱荷重标准值 Fk=2400kN,基础埋深 d=,基础及上覆土的平均重度 γ=20kN/m3。代入矩形基础面积计算公式:A===基础宽度 b=L ≥=,取 b=L=4、卵石垫层强度 fak的验算卵石垫层的强度要滿足 GB5007-2024 法律规范中式: fak≥pk 求基础底面处的平均压力值 pk:按 GB5007-2024 法律规范中公式: 式中:FK----上部结构传至基础顶面的竖向压力=2400kNGK---基础自重和基础上的土重;矩形基础 GK= (式中: L、b、d 分别为基础础的长度、宽度和埋深; γ 为基础和上伏土的平均重度取 20kN/m3)A----基础底面面积。取基础自重和基础上的土重:GK=×××20=800 kN代入公式 =kP...
