喷射混凝土配合比设计作业指导书.

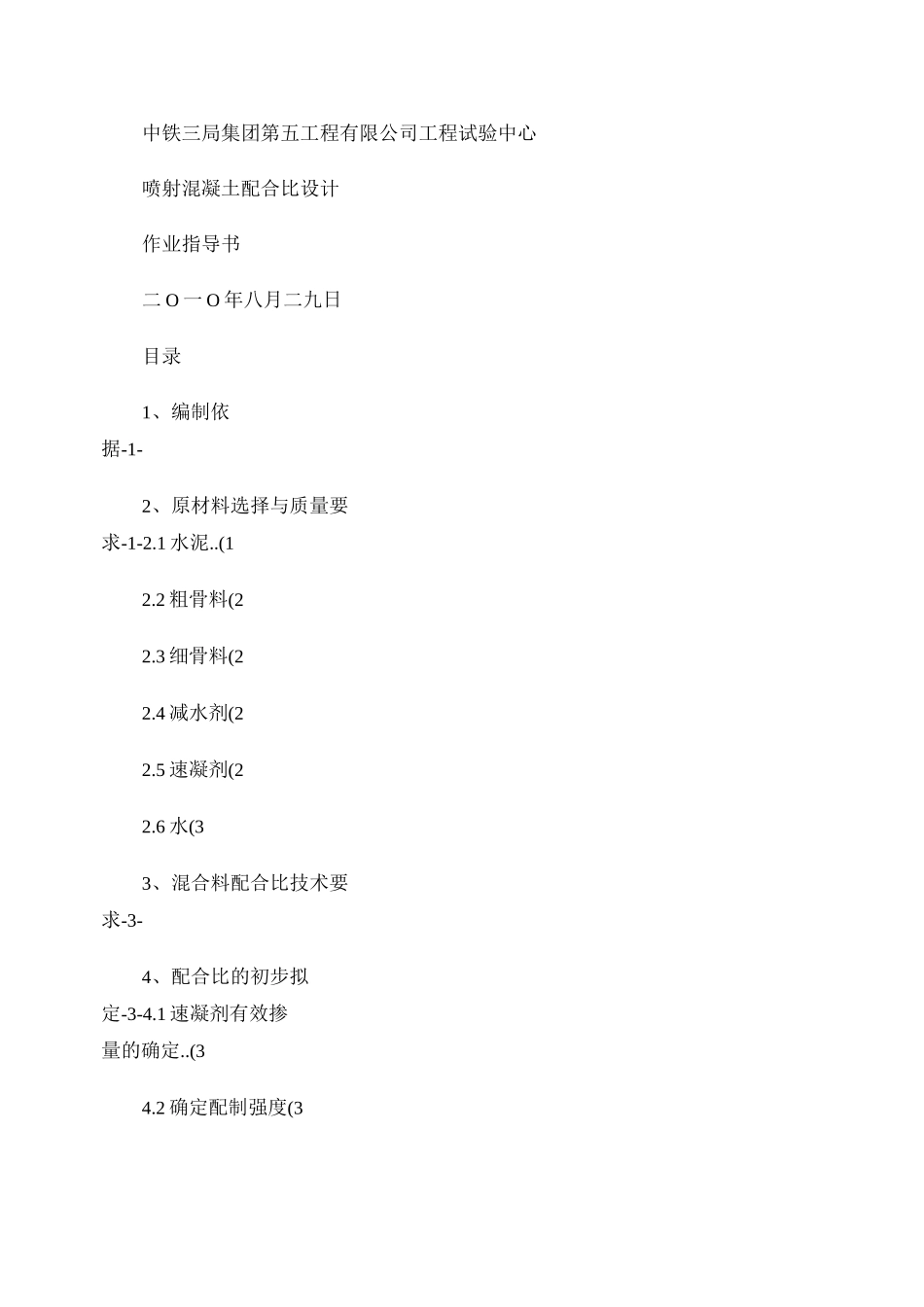

中铁三局集团第五工程有限公司工程试验中心喷射混凝土配合比设计作业指导书二 O 一 O 年八月二九日目录1、编制依据-1-2、原材料选择与质量要求-1-2.1 水泥..(12.2 粗骨料(22.3 细骨料(22.4 减水剂(22.5 速凝剂(22.6 水(33、混合料配合比技术要求-3-4、配合比的初步拟定-3-4.1 速凝剂有效掺量的确定..(34.2 确定配制强度(34.3 确定砂率(44.4 确定水灰比(44.5 确定用水量(44.6 确定砂石用量(44.7 试拌和调整配合比参数(55、试喷调整配合比参数-5-5.1 单位用水量的调整、选定.(55.2 砂率的调整与确定(66、确定最佳配合比-6-附录:-6-1、喷大板成型方法(62、回弹率测定方法(6喷射混凝土配合比设计作业指导书(编辑:罗新民喷射混凝土配合比设计包括常规配合比设计和试喷、调整两个部分,前一部分是依据喷射混凝土的要求,按照常规配合比设计思路,提出基准配合比,后一部分是以基准配合比为前提,在现场调整、验证、确定其配合比,两个步骤互为补充,缺一不可。1、编制依据(1《锚杆喷射混凝土支护技术规范》，GB50086-2001(2《客运专线铁路隧道工程施工技术指南》,TZ214-2005(3《客运专线铁路隧道工程施工质量验收暂行标准》，铁建设[2005]160 号(4《公路隧道施工技术细则》，JTG/TF60-20092、原材料选择与质量要求2.1 水泥2.1.1 应优先选用硅酸盐水泥，普通硅酸盐水泥，强度等级不小于 32.5Mpa，必要时可采用特种水泥。2.1.2 钢纤维喷射混凝土的水泥强度等级不宜小于 42.5Mpa(GB50086-2001、8.6.1。2.1.3 当有抗冻、抗渗要求时，水泥强度等级不宜低于 42.5Mpa。2.1.4 当喷射混凝土遇含有较高可溶性硫酸盐的地层或地下水地段，应按侵蚀类型和侵蚀程度采用相应的抗硫酸盐水泥。2.1.5 当骨料与水泥中的碱可能发生反应时，应选用低碱水泥。2.1.6 当需要喷射混凝土有较高的早期强度时，可选用硫铝酸盐水泥或其他早强水泥。2.2 粗骨料2.2.1 应采用坚硬耐久的碎石或卵石(豆石，或两者混合物，粒径不宜大于15mm(公路规范规定不大于 16mm。钢纤维喷射混凝土的骨料粒径不宜大于10mm(GB50086-2001、8.6.1。铁路客专规范规定:含泥量不应大于 1%,泥块含量不应大于 0.25%。2.2.2 严禁选用具有潜在碱活性骨料。当使用碱性速凝剂时,不得使用含有二氧化硅的石料。2.3 细骨料应采用坚硬耐久的中砂或粗砂,细度模数应大于 2.5。干法喷射时,砂的含水率宜控制在 5%~7%。铁路客专规范规定:含泥量不应大于 3%,泥块含量不应大于 1%。2.4 减水剂...
