远方小积分球作业指导书

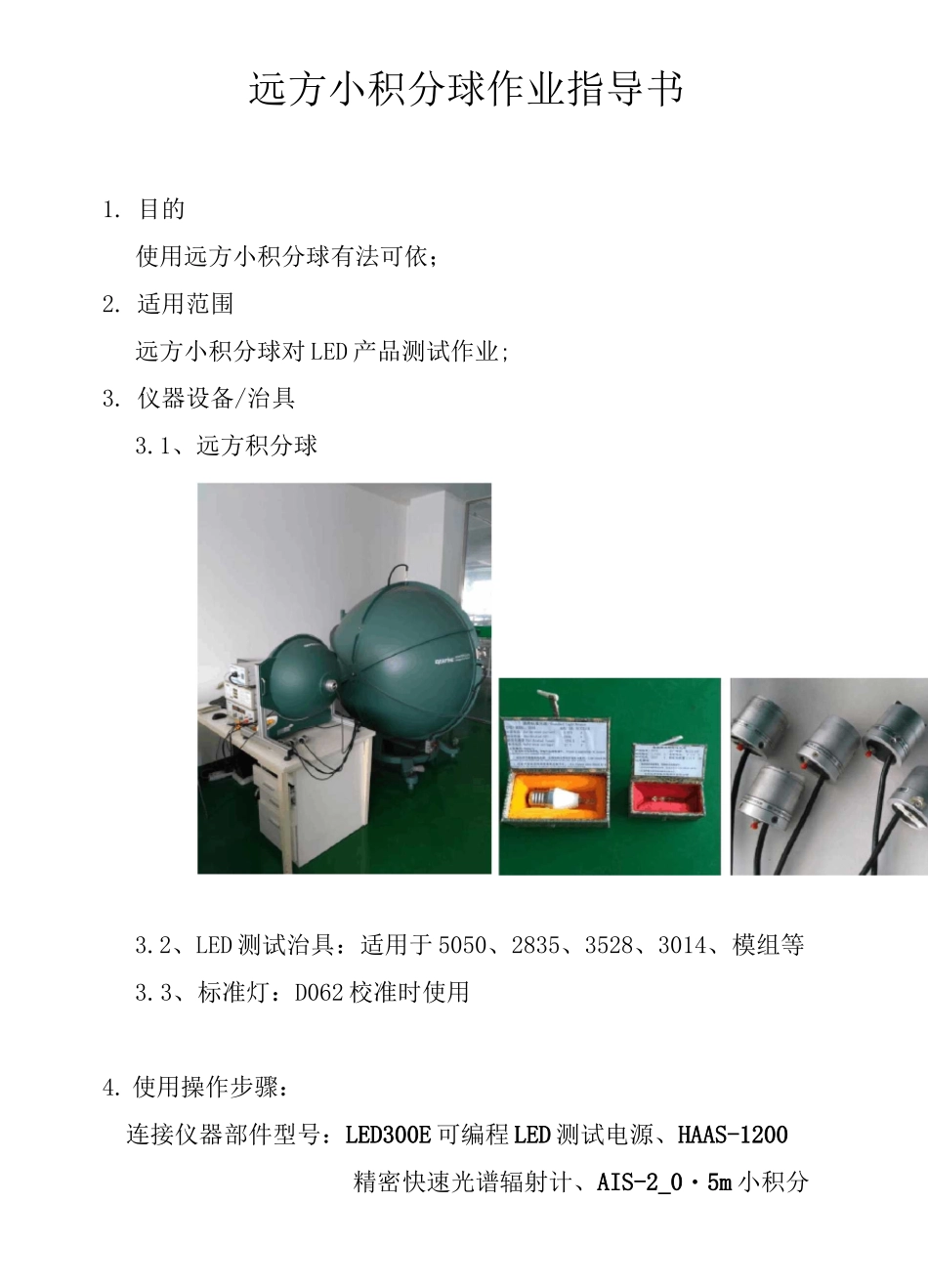

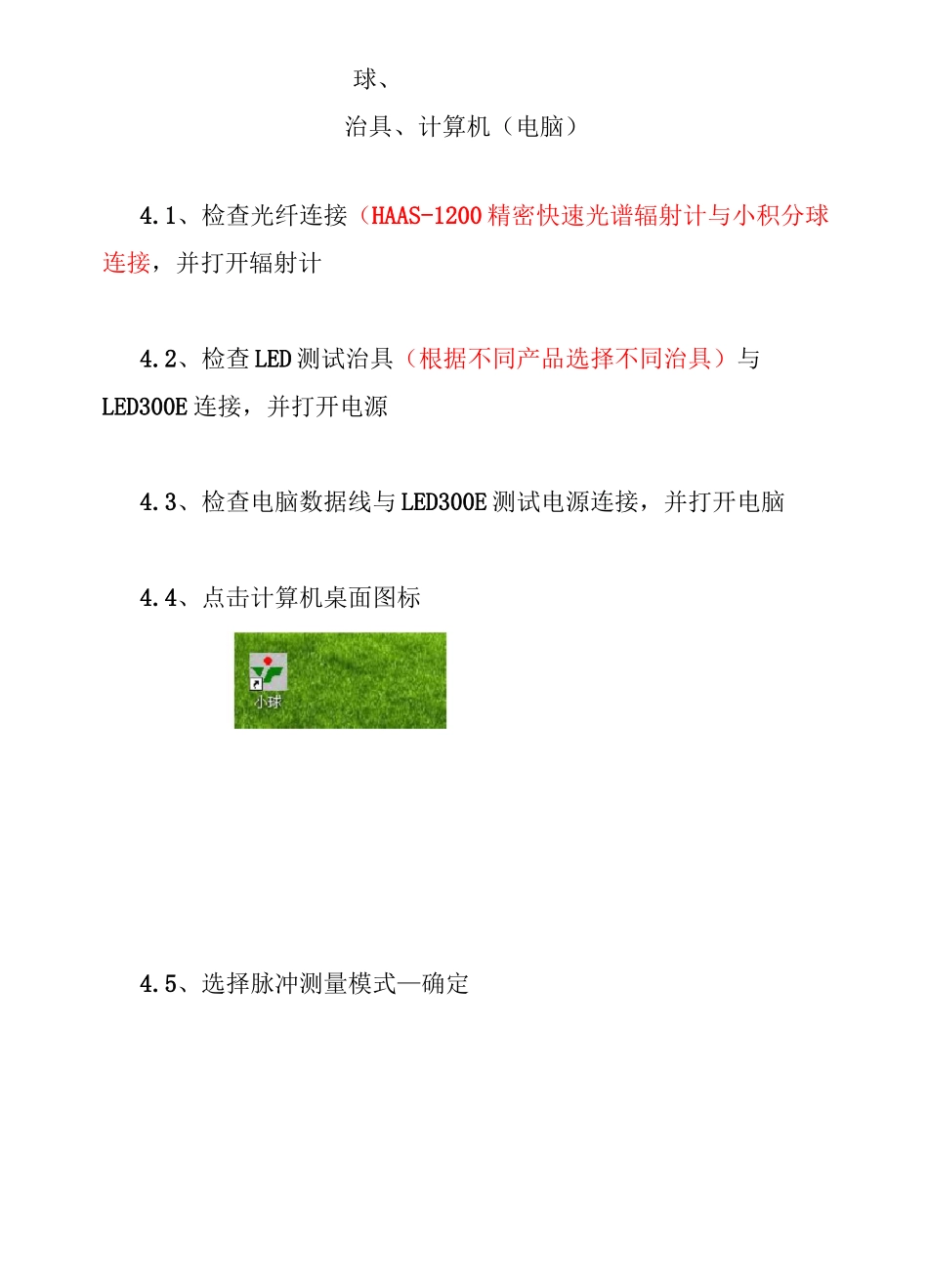

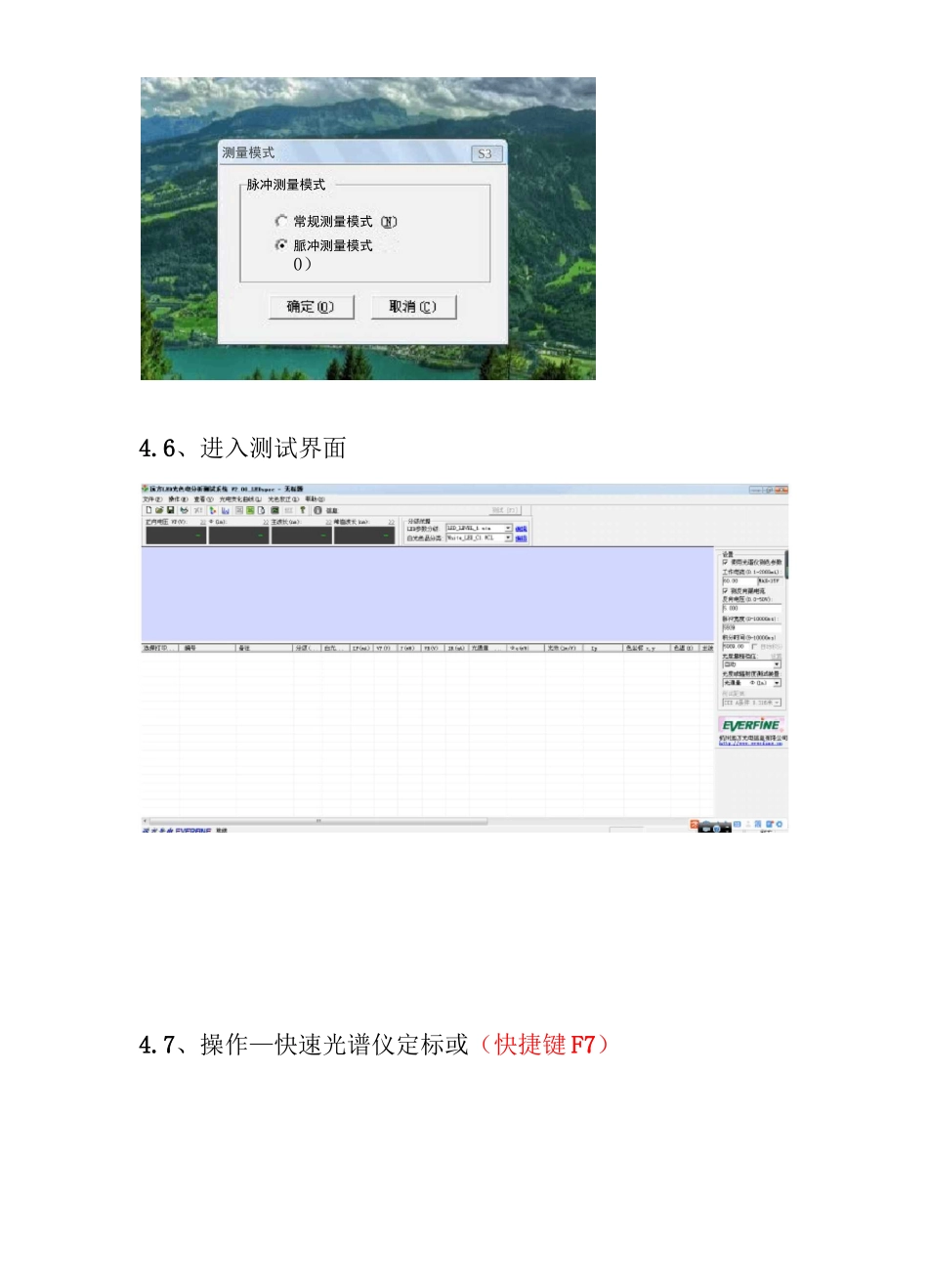

远方小积分球作业指导书1. 目的使用远方小积分球有法可依；2. 适用范围远方小积分球对 LED 产品测试作业;3. 仪器设备/治具3.1、远方积分球3.2、LED 测试治具：适用于 5050、2835、3528、3014、模组等3.3、标准灯：D062 校准时使用4. 使用操作步骤：连接仪器部件型号：LED300E 可编程 LED 测试电源、HAAS-1200精密快速光谱辐射计、AIS-2_0・5m 小积分球、治具、计算机（电脑）4.1、检查光纤连接（HAAS-1200 精密快速光谱辐射计与小积分球连接，并打开辐射计4.2、检查 LED 测试治具（根据不同产品选择不同治具）与LED300E 连接，并打开电源4.3、检查电脑数据线与 LED300E 测试电源连接，并打开电脑4.4、点击计算机桌面图标4.5、选择脉冲测量模式—确定测量模式S3脉冲测量模式常规测量模式脈冲测量模式0）4.6、进入测试界面4.7、操作—快速光谱仪定标或（快捷键 F7）T•>运方 LIE 光色电劭折测试荼!£旧 tmjMg-无标总 X«®）廉阵卯 X*<^光聊 Ht 瞬心^eiAE（D 话肋也D 耳栗抵迎■加一一正岡电 s^ajg_TT护罚艸客块;劄恫©僮改直前翼号 mm（i）割试值羸 g…自尤总關英⑴…网 LED 特 I 生齢心..一柚 i£光溝故【定掃】0.监肌系剤程唾电逍 d〕-•進掏阳 T^Ift 丈编岀电 IE 理5*1 向赠 ILEJ3W]4.8、电流（mA）设置为 LED 或模组额定电流，把 LED 或模组装上治具，确认正负极性点击开灯，并安装到积分球治具装配部位，安装时确认发光面对正积分球内部挡光（如果点灯不亮必须先关灯再掉换方向，再点灯）4.9、设好电流（mA）（就是厂家提供的产品电流），一自动选择积分时间—确定4.10、回到测试界面，积分时间输入 F7 测出的积分时「E(5503.00)并把脉冲宽度在积分时间的基础上增加 30~50(5533.00，工作电流输入与 F7 测试输入的电流一致。4.11、如果出现信号太弱，直接返回测试界面设置(积分时间：9999 脉冲宽度：9999，工作电流输入与 F7 测试输入的电流一致4.12、如果出现积分时间过长，把积分时间 100，100 的往下减同时积分宽度也往下减直到可以测试4.13、操作一快速测试（快捷键 F2）R-rtMlira-iJMkrl|D^tfMfiWiiETJHIBMAWMU--|infisfciHJcii)...J>PtigiG 軾 iiDn段匱■KWitHH①…i£»Wfi>LUt»OJ■sitfjg®...B:耳丹科比曲 1&袖試HrtFMJLM_L£HL_l*1..二|卫kh^LH)jCiId4.14、测试（快捷键F3）4.15、等待几秒后出现测试数据tyw?weU4.16、测试信息更改：双击测试数据—更改相应信息—确...
