单层钢结构厂房吊装方案VIP专享

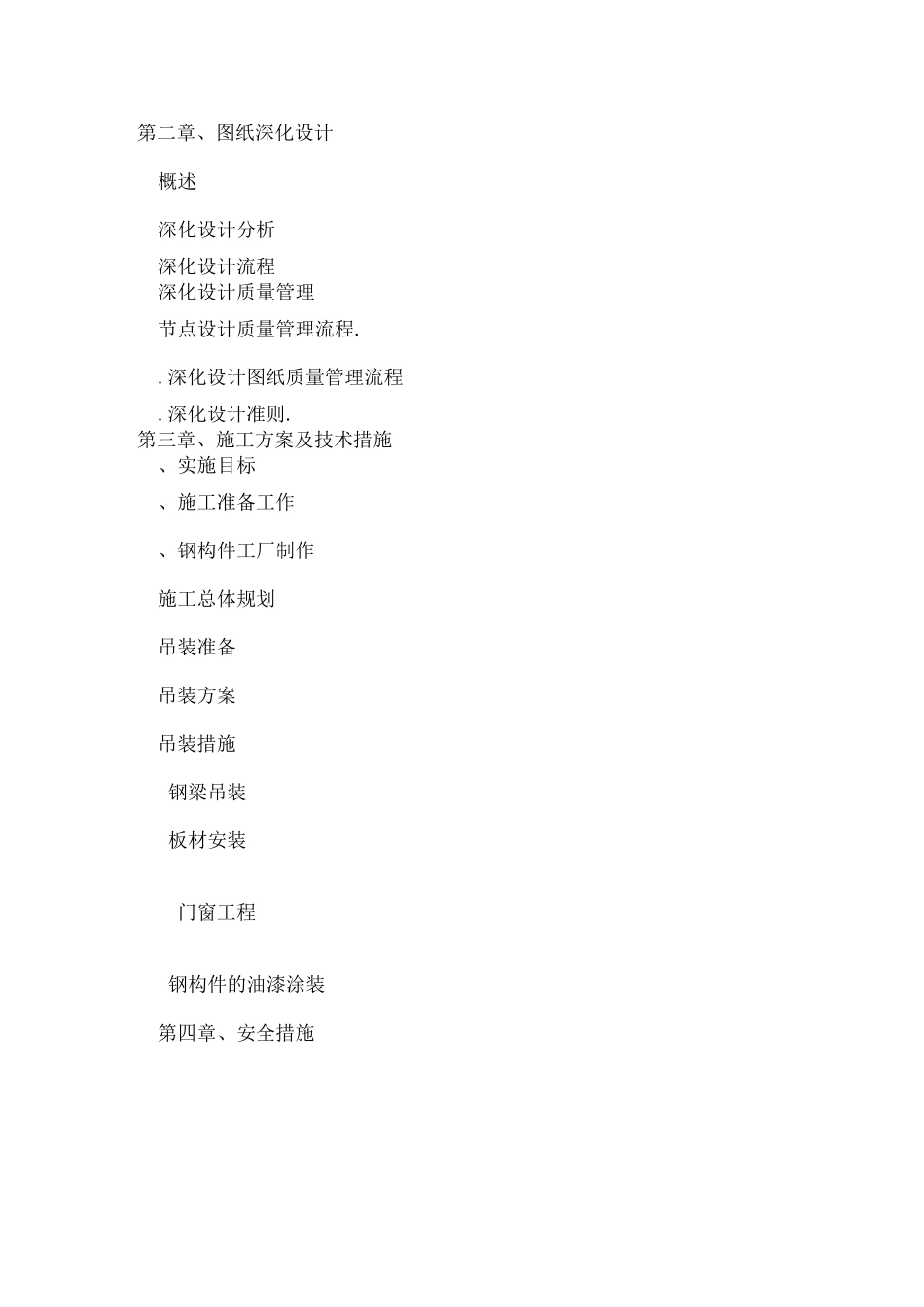

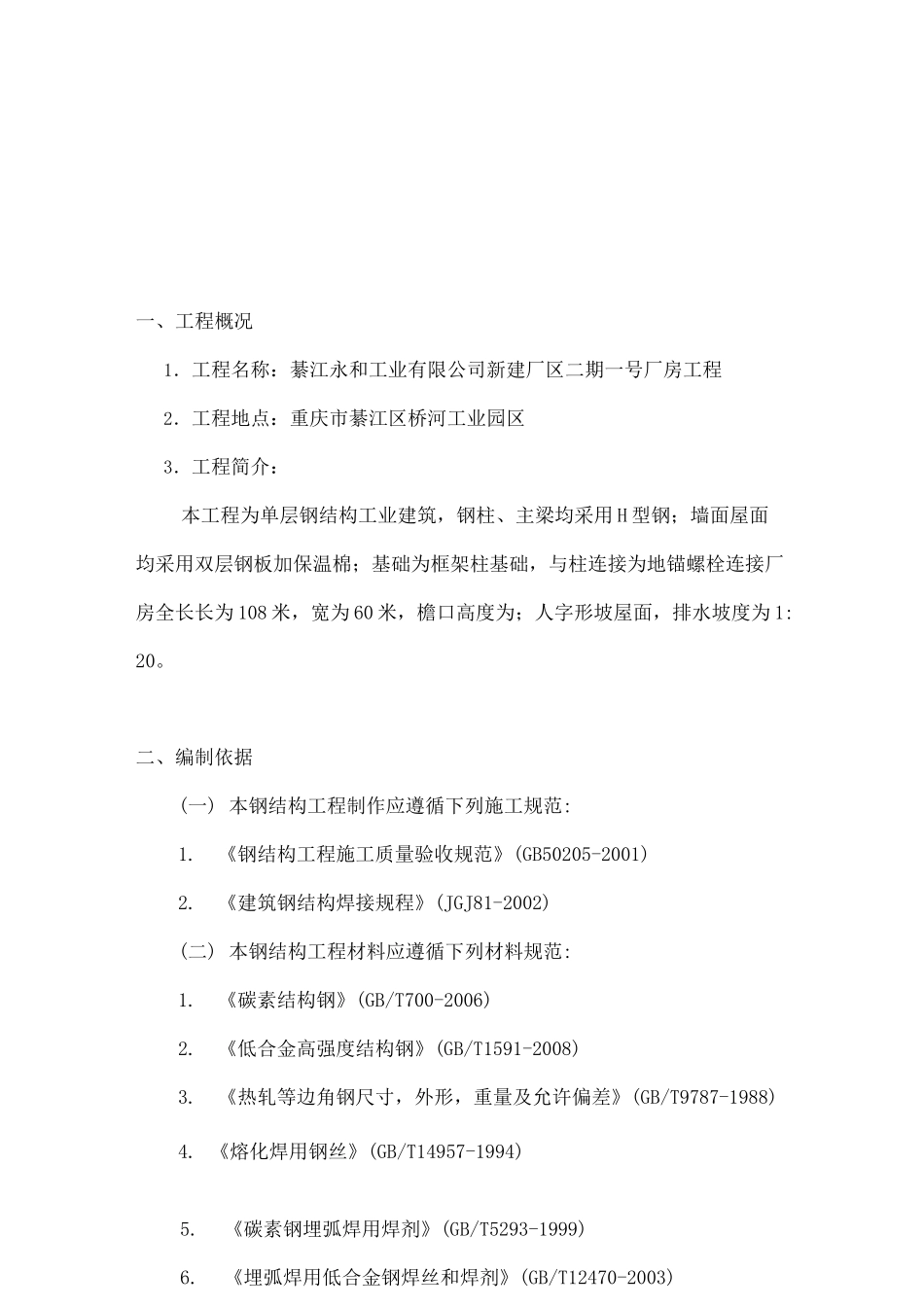

目录第一章、工程概况及编制依据工程概况编制依据第二章、图纸深化设计概述深化设计分析深化设计流程深化设计质量管理节点设计质量管理流程..深化设计图纸质量管理流程.深化设计准则.第三章、施工方案及技术措施、实施目标、施工准备工作、钢构件工厂制作施工总体规划吊装准备吊装方案吊装措施钢梁吊装板材安装门窗工程钢构件的油漆涂装第四章、安全措施一、工程概况1．工程名称：綦江永和工业有限公司新建厂区二期一号厂房工程2．工程地点：重庆市綦江区桥河工业园区3．工程简介：本工程为单层钢结构工业建筑，钢柱、主梁均采用 H 型钢；墙面屋面均采用双层钢板加保温棉；基础为框架柱基础，与柱连接为地锚螺栓连接厂房全长长为 108 米，宽为 60 米，檐口高度为；人字形坡屋面，排水坡度为 1:20。二、编制依据(一) 本钢结构工程制作应遵循下列施工规范:1.《钢结构工程施工质量验收规范》(GB50205-2001)2.《建筑钢结构焊接规程》(JGJ81-2002)(二) 本钢结构工程材料应遵循下列材料规范:1.《碳素结构钢》(GB/T700-2006)2.《低合金高强度结构钢》(GB/T1591-2008)3.《热轧等边角钢尺寸，外形，重量及允许偏差》(GB/T9787-1988)4. 《熔化焊用钢丝》(GB/T14957-1994)5.《碳素钢埋弧焊用焊剂》(GB/T5293-1999)6.《埋弧焊用低合金钢焊丝和焊剂》(GB/T12470-2003)7.《碳钢焊条》(GB/T5117-1995)8.《低合金钢焊条》(GB/T5118-1995)9.《六角头螺栓 C 级》(GB/T5780-2000)10. 《六角头螺栓》(GB/T5780-2000)11. 《钢结构用高强度大六角头螺栓》(GB/T1228-2006)12. 《钢结构用高强度大六角头螺母》(GB/T1229-2006)13. 《钢结构用高强度垫圈》(GB/T1230-2006)14. 《钢结构用高强度大六角头、螺栓、螺母、垫圈技术条件》(GB/T1231-2006)第二章、图纸深化设计概述本工程钢梁主材采用 Q345B 钢材，钢柱及钢梁主要为 H 型钢梁，支撑等次构件为主要圆管，所以工厂焊接工作量较大且对焊接要求较高。因此，本工程钢结构的深化设计的核心任务是在充分理解原设计意图、符合相关规范标准及保证结构安全的前提下，结合具体的制作加工及焊接工艺，为保证整个工程的制作精度及焊接质量，对节点构造进行详细合理的工艺设计，保证整个结构的工艺实现。为此，结合相关规范和标准及我单位的实际工程经验，特制定了本工程的深化设计方案和深化设计准则。2．2．深化设计分析钢平台的制作安装：根据现场安装施工要求，柱及屋面斜向构件需要进行单体制作，然后运...
