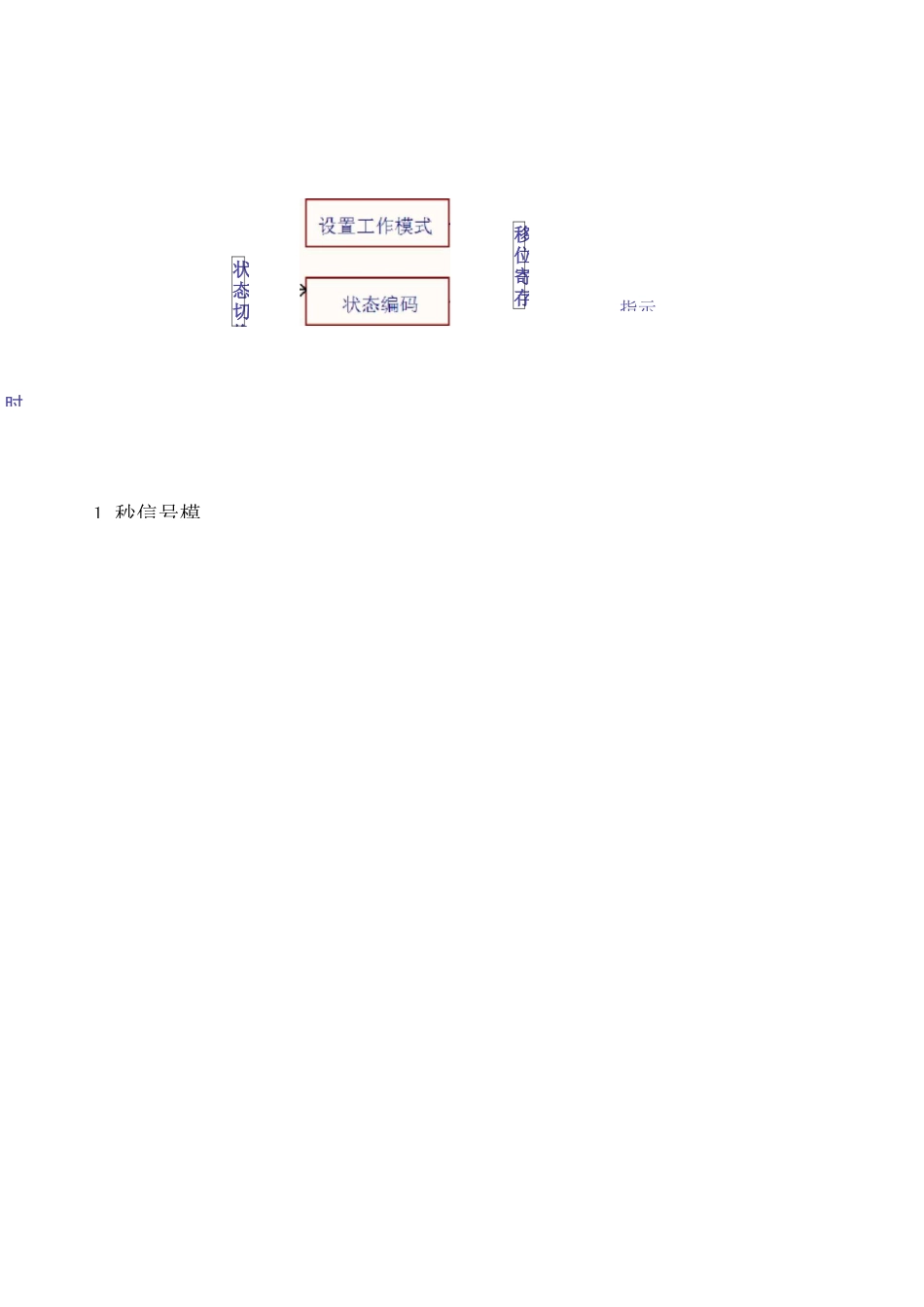

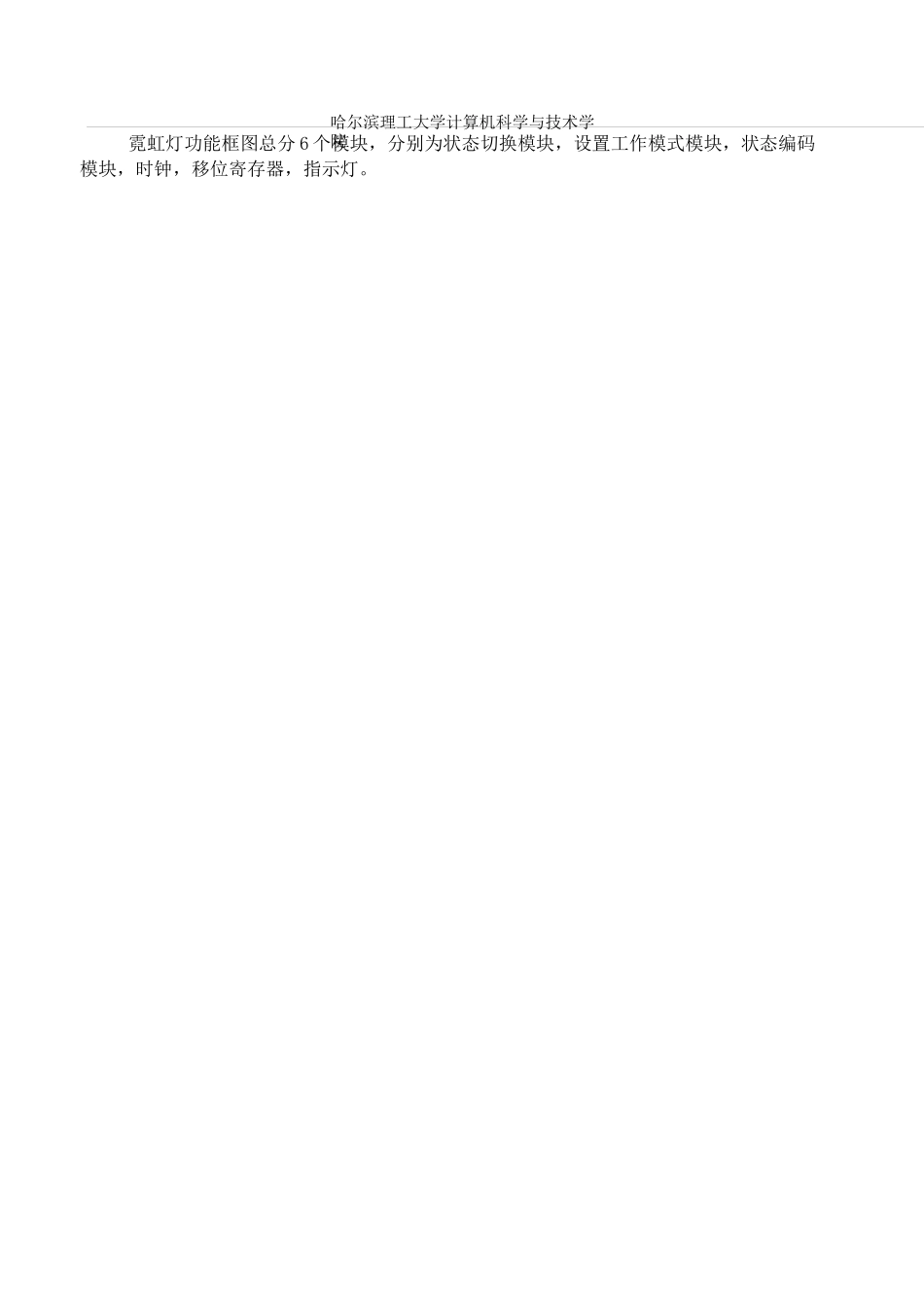

成绩:实践报告课程名称：数字电路与逻辑实践名称：霓虹灯电路的设计姓名：专业：计算机科学与技术班级：学号：计算机科学与技术学院2017 年 11 月 28 日哈尔滨理工大学计算机科学与技术学院霓虹灯功能框图总分 6 个模块，分别为状态切换模块，设置工作模式模块，状态编码模块，时钟，移位寄存器，指示灯。1.秒信号模状态切换时移位寄存器指示哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告本设计采用 555 定时器组成的秒信号发生器，由于 555 定时器内部的比较器灵敏度高,输出驱动电流大，功能灵活，所以由 555 定时器构成的多谐振荡电路频率稳定，不易受干扰，因此采用此方案。又因为该电路输出脉冲周期(充、放电周期)为 T=(R1+R2)Cln2,因此采用的电阻及电容为：R1=43K 欧姆，R2=50K 欧姆，C=100nF 使其输出脉冲周期为 1 秒。2.暗点循环哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告暗点循环就是在某一时刻只有一个灯是灭的，而其他灯是亮的，灭的灯不断移动循环。因此可以选择 2-4 译码器正好有四个输出端，四种状态由此实现对灯的控制，由 74LS139 真值表可知，2-4 译码器在某一时刻只有一个输出端是 0,即只有一个灯是灭的，然后下一个灯灭，如此循环，实现暗点循环。3.摇摆74LS163哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告把计数器的置数设成 2，使其完成从 2 到 A 的不断循环，可以看到计数器的高位输出前 6 次为 0，后 3 次为 1，来实现对两个不同的霓虹灯模块的控制。数码管真值表哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告哈尔滨理工大学计算机科学与技术学院实验教学中心实验报告
