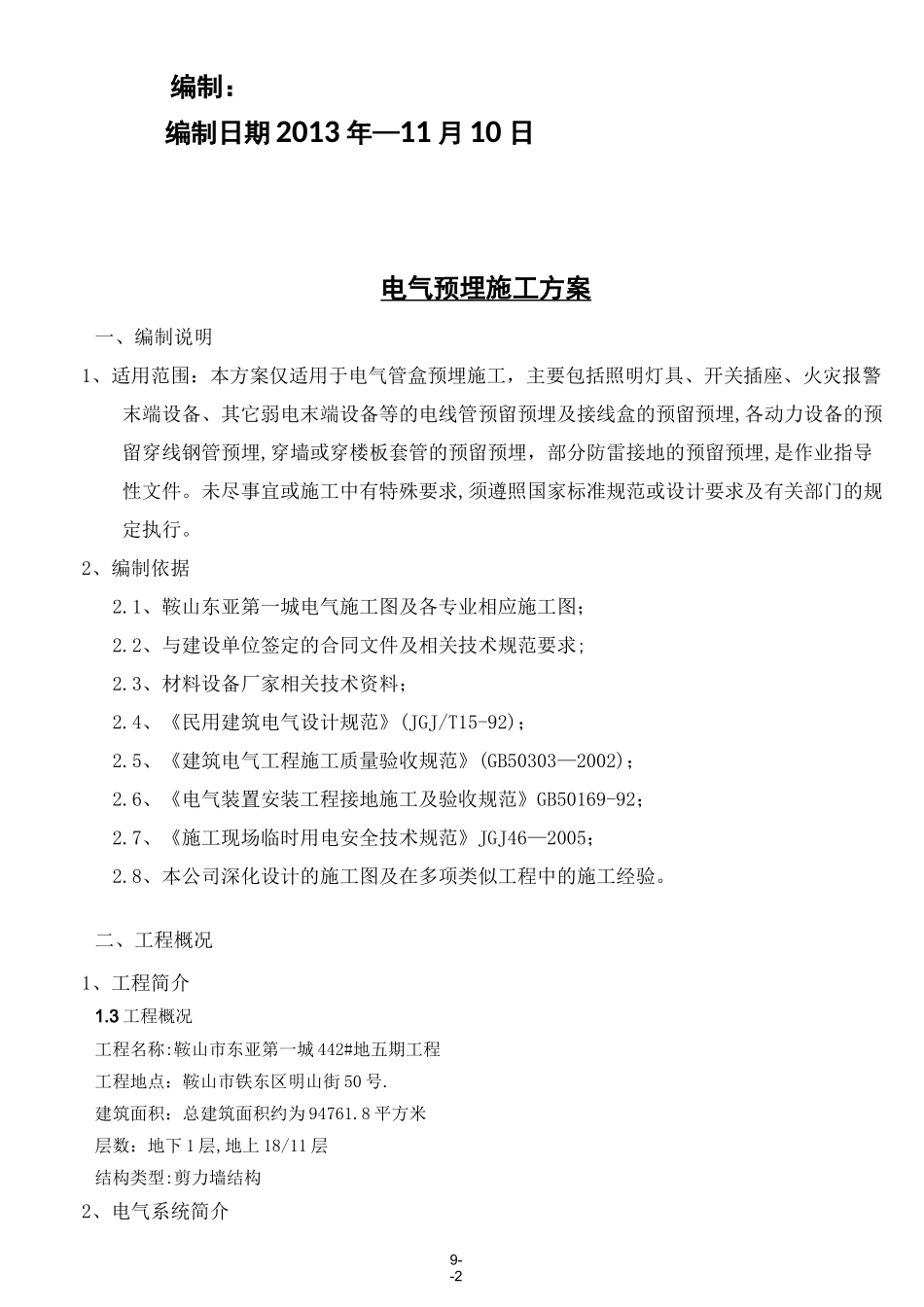

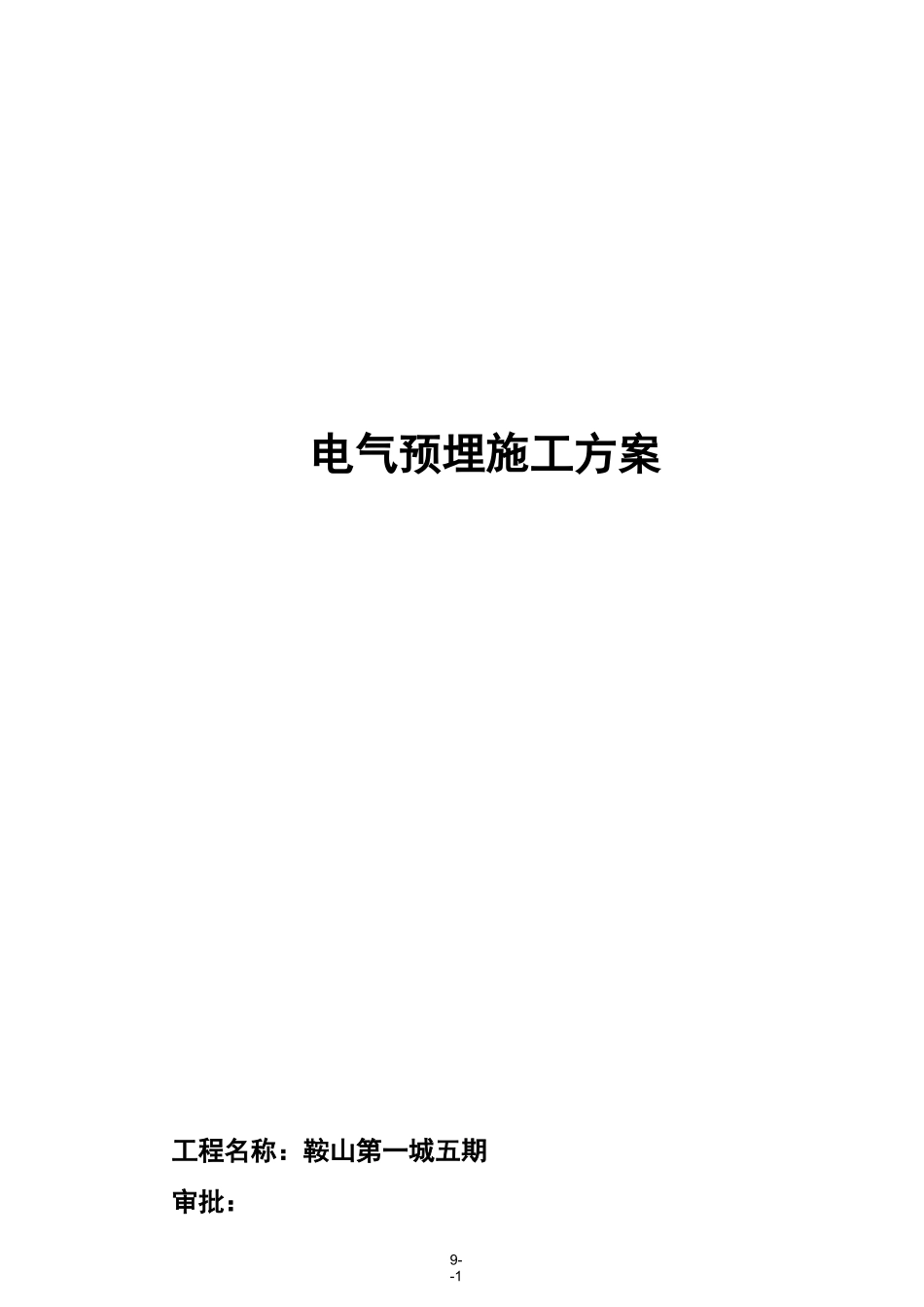

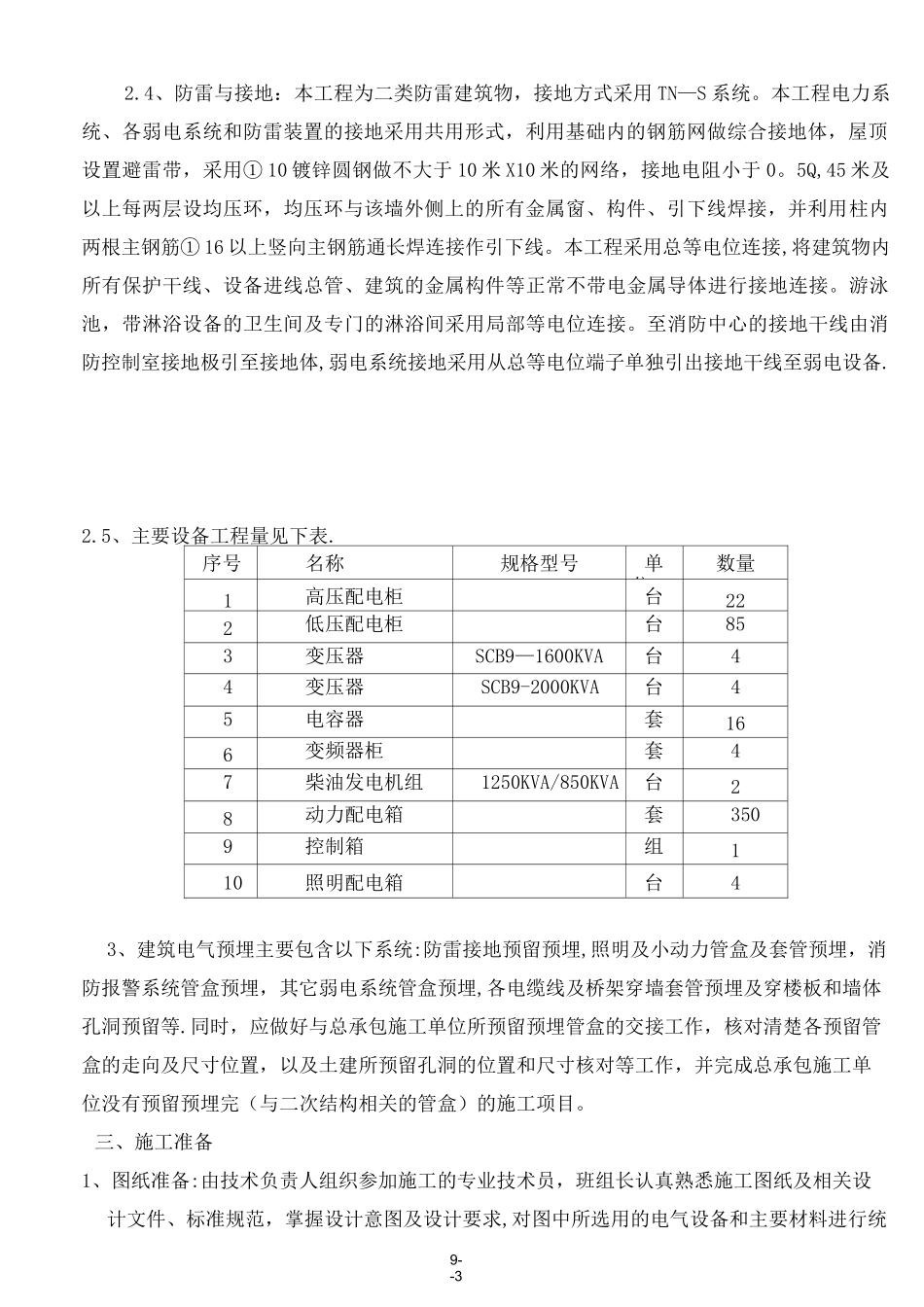

9--1电气预埋施工方案工程名称：鞍山第一城五期审批：9--2编制：编制日期 2013 年—11 月 10 日电气预埋施工方案一、编制说明1、适用范围：本方案仅适用于电气管盒预埋施工，主要包括照明灯具、开关插座、火灾报警末端设备、其它弱电末端设备等的电线管预留预埋及接线盒的预留预埋,各动力设备的预留穿线钢管预埋,穿墙或穿楼板套管的预留预埋，部分防雷接地的预留预埋,是作业指导性文件。未尽事宜或施工中有特殊要求,须遵照国家标准规范或设计要求及有关部门的规定执行。2、编制依据2.1、鞍山东亚第一城电气施工图及各专业相应施工图；2.2、与建设单位签定的合同文件及相关技术规范要求;2.3、材料设备厂家相关技术资料；2.4、《民用建筑电气设计规范》(JGJ/T15-92)；2.5、《建筑电气工程施工质量验收规范》(GB50303—2002)；2.6、《电气装置安装工程接地施工及验收规范》GB50169-92；2.7、《施工现场临时用电安全技术规范》JGJ46—2005；2.8、本公司深化设计的施工图及在多项类似工程中的施工经验。二、工程概况1、工程简介1.3 工程概况工程名称:鞍山市东亚第一城 442#地五期工程工程地点：鞍山市铁东区明山街 50 号.建筑面积：总建筑面积约为 94761.8 平方米层数：地下 1 层,地上 18/11 层结构类型:剪力墙结构2、电气系统简介9--32.4、防雷与接地：本工程为二类防雷建筑物，接地方式采用 TN—S 系统。本工程电力系统、各弱电系统和防雷装置的接地采用共用形式，利用基础内的钢筋网做综合接地体，屋顶设置避雷带，采用① 10 镀锌圆钢做不大于 10 米 X10 米的网络，接地电阻小于 0。5Q,45 米及以上每两层设均压环，均压环与该墙外侧上的所有金属窗、构件、引下线焊接，并利用柱内两根主钢筋① 16 以上竖向主钢筋通长焊连接作引下线。本工程采用总等电位连接,将建筑物内所有保护干线、设备进线总管、建筑的金属构件等正常不带电金属导体进行接地连接。游泳池，带淋浴设备的卫生间及专门的淋浴间采用局部等电位连接。至消防中心的接地干线由消防控制室接地极引至接地体,弱电系统接地采用从总等电位端子单独引出接地干线至弱电设备.2.5、主要设备工程量见下表.序号名称规格型号单位数量1高压配电柜台222低压配电柜台853变压器SCB9—1600KVA台44变压器SCB9-2000KVA台45电容器套166变频器柜套47柴油发电机组1250KVA/850KVA台28动力配电箱套3509控制箱组110照明配电箱台43、建筑电气预埋主要包含以下系统:防雷接地预留预埋,照明...
