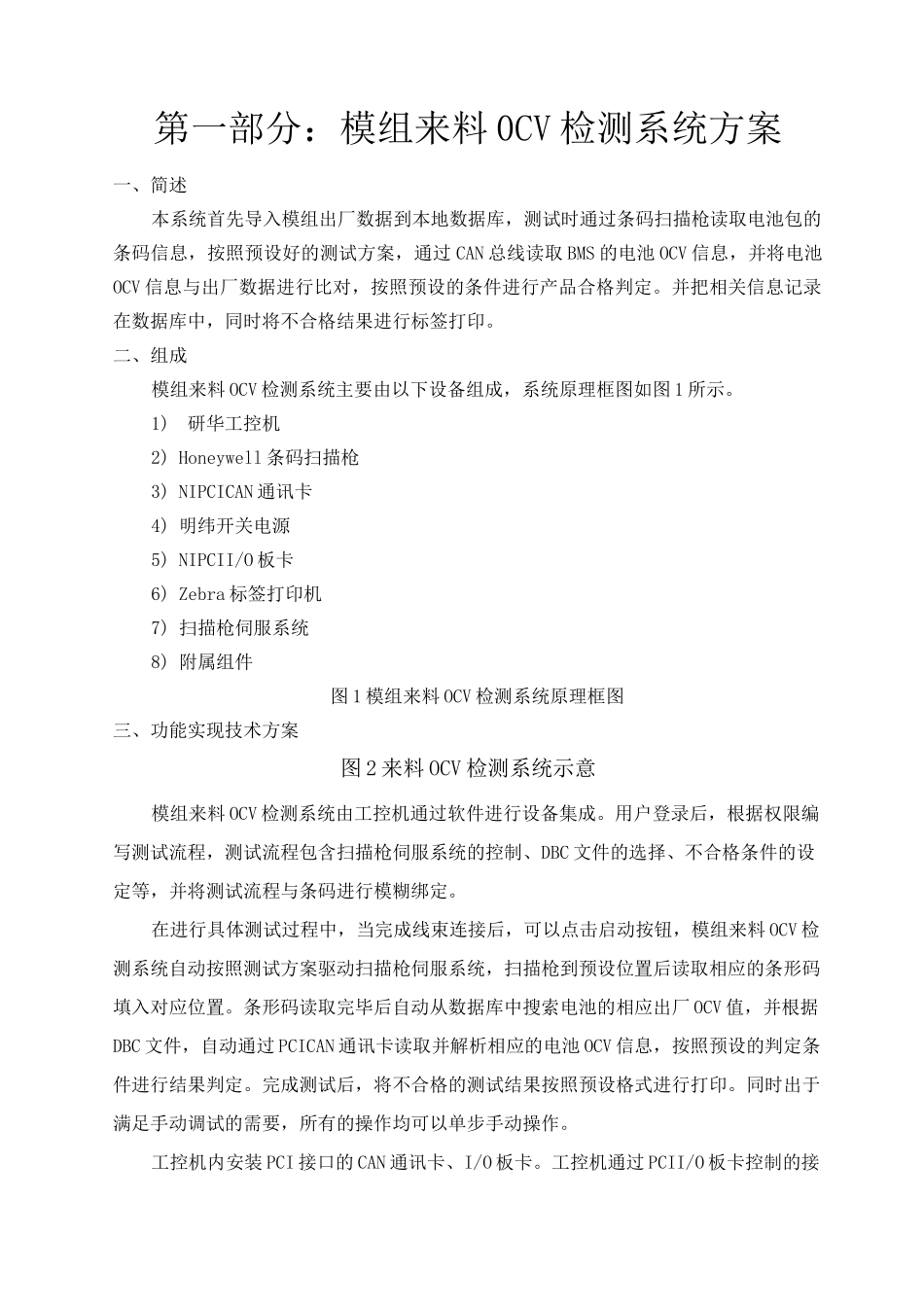

动力电池自动化测试系统总体方案湖北德普电气股份有限公司第一部分：模组来料 0CV 检测系统方案一、简述本系统首先导入模组出厂数据到本地数据库，测试时通过条码扫描枪读取电池包的条码信息，按照预设好的测试方案，通过 CAN 总线读取 BMS 的电池 OCV 信息，并将电池OCV 信息与出厂数据进行比对，按照预设的条件进行产品合格判定。并把相关信息记录在数据库中，同时将不合格结果进行标签打印。二、组成模组来料 OCV 检测系统主要由以下设备组成，系统原理框图如图 1 所示。1)研华工控机2) Honeywell 条码扫描枪3) NIPCICAN 通讯卡4) 明纬开关电源5) NIPCII/O 板卡6) Zebra 标签打印机7) 扫描枪伺服系统8) 附属组件图 1 模组来料 OCV 检测系统原理框图三、功能实现技术方案图 2 来料 OCV 检测系统示意模组来料 OCV 检测系统由工控机通过软件进行设备集成。用户登录后，根据权限编写测试流程，测试流程包含扫描枪伺服系统的控制、DBC 文件的选择、不合格条件的设定等，并将测试流程与条码进行模糊绑定。在进行具体测试过程中，当完成线束连接后，可以点击启动按钮，模组来料 OCV 检测系统自动按照测试方案驱动扫描枪伺服系统，扫描枪到预设位置后读取相应的条形码填入对应位置。条形码读取完毕后自动从数据库中搜索电池的相应出厂 OCV 值，并根据DBC 文件，自动通过 PCICAN 通讯卡读取并解析相应的电池 OCV 信息，按照预设的判定条件进行结果判定。完成测试后，将不合格的测试结果按照预设格式进行打印。同时出于满足手动调试的需要，所有的操作均可以单步手动操作。工控机内安装 PCI 接口的 CAN 通讯卡、I/O 板卡。工控机通过 PCII/O 板卡控制的接触器对 BMS 上电、下电控制。工控机通过 PCICAN 通讯卡与 BMS 进行通讯，完成数据的读取与解析。按照功能划分，软件具备如下功能：3.1人机界面提供用户的登入登出、新用户的建立、管理等功能。软件提供了测试流程的编辑、检查、载入等功能。并提供测试方案的启动、停止、暂停、回复等按钮，用于测试流程控制。软件提供了电池条码信息、接触器状态、BMS 信息、测试流程的状态等信息。界面大致如下：图 3 模组来料测试系统主界面示意图3.2 测试流程控制软件能根据预先编制好的测试方案，按照用户的命令启动测试方案，并能按照测试方案自动的执行测试流程，并完成结果判定。图 4 系统及流程3.3 数据存储、管理、查询功能记录用于对电池...
