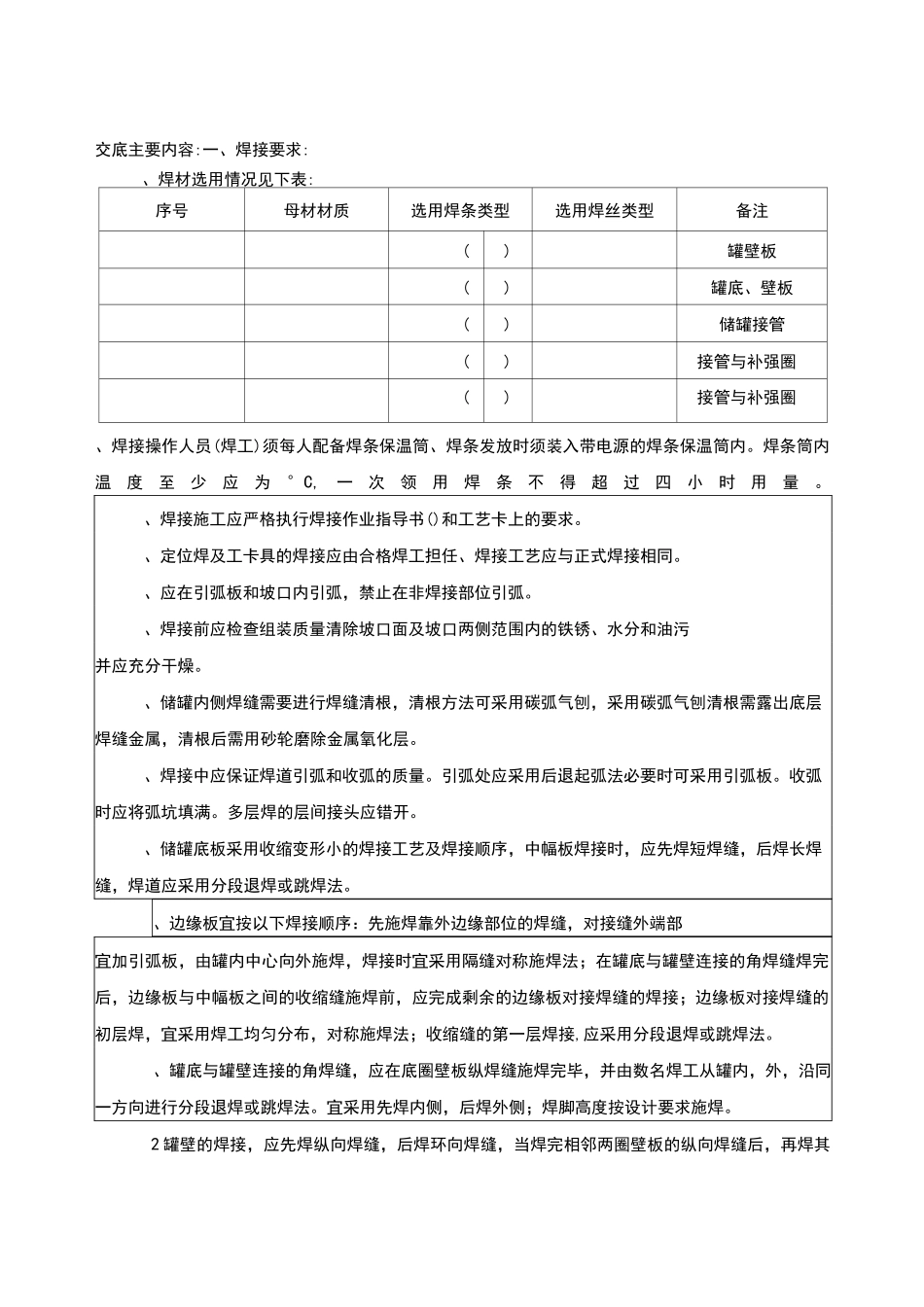

SH/T3543-G111技术交底记录工程名称：年产万吨聚苯新材料一期机电设备安装工程单元名称：原料、溶胶罐区技术文件名称非标储罐焊接技术交底交底日期年月日主持人交底人参加交底人员签字交底主要内容:一、焊接要求:、焊材选用情况见下表:序号母材材质选用焊条类型选用焊丝类型备注()罐壁板()罐底、壁板()储罐接管()接管与补强圈()接管与补强圈、焊接操作人员(焊工)须每人配备焊条保温筒、焊条发放时须装入带电源的焊条保温筒内。焊条筒内温度至少应为°C,一次领用焊条不得超过四小时用量。、焊接施工应严格执行焊接作业指导书()和工艺卡上的要求。、定位焊及工卡具的焊接应由合格焊工担任、焊接工艺应与正式焊接相同。、应在引弧板和坡口内引弧，禁止在非焊接部位引弧。、焊接前应检查组装质量清除坡口面及坡口两侧范围内的铁锈、水分和油污并应充分干燥。、储罐内侧焊缝需要进行焊缝清根，清根方法可采用碳弧气刨，采用碳弧气刨清根需露出底层焊缝金属，清根后需用砂轮磨除金属氧化层。、焊接中应保证焊道引弧和收弧的质量。引弧处应采用后退起弧法必要时可采用引弧板。收弧时应将弧坑填满。多层焊的层间接头应错开。、储罐底板采用收缩变形小的焊接工艺及焊接顺序，中幅板焊接时，应先焊短焊缝，后焊长焊缝，焊道应采用分段退焊或跳焊法。、边缘板宜按以下焊接顺序：先施焊靠外边缘部位的焊缝，对接缝外端部宜加引弧板，由罐内中心向外施焊，焊接时宜采用隔缝对称施焊法；在罐底与罐壁连接的角焊缝焊完后，边缘板与中幅板之间的收缩缝施焊前，应完成剩余的边缘板对接焊缝的焊接；边缘板对接焊缝的初层焊，宜采用焊工均匀分布，对称施焊法；收缩缝的第一层焊接,应采用分段退焊或跳焊法。、罐底与罐壁连接的角焊缝，应在底圈壁板纵焊缝施焊完毕，并由数名焊工从罐内，外，沿同一方向进行分段退焊或跳焊法。宜采用先焊内侧，后焊外侧；焊脚高度按设计要求施焊。2 罐壁的焊接，应先焊纵向焊缝，后焊环向焊缝，当焊完相邻两圈壁板的纵向焊缝后，再焊其间的环向焊缝，焊工应均匀分布，并沿同一方向施焊。纵向焊缝应自下向上焊接。内壁焊缝焊接完成后应用砂轮机打磨与板面平齐。二、焊缝检查：、储罐焊缝表面质量检查时，合格的焊缝应该没有表面孔洞，咬边，突然的形状变化或者其它缺陷，并且焊缝表面应平滑过渡到母材。局部咬边深度不得超过 0.5mm,连续咬边长度不超过 00mm 咬边总长度不得超过该条焊缝总长度的 0。2、焊缝外观成型应良好，宽度以焊...
