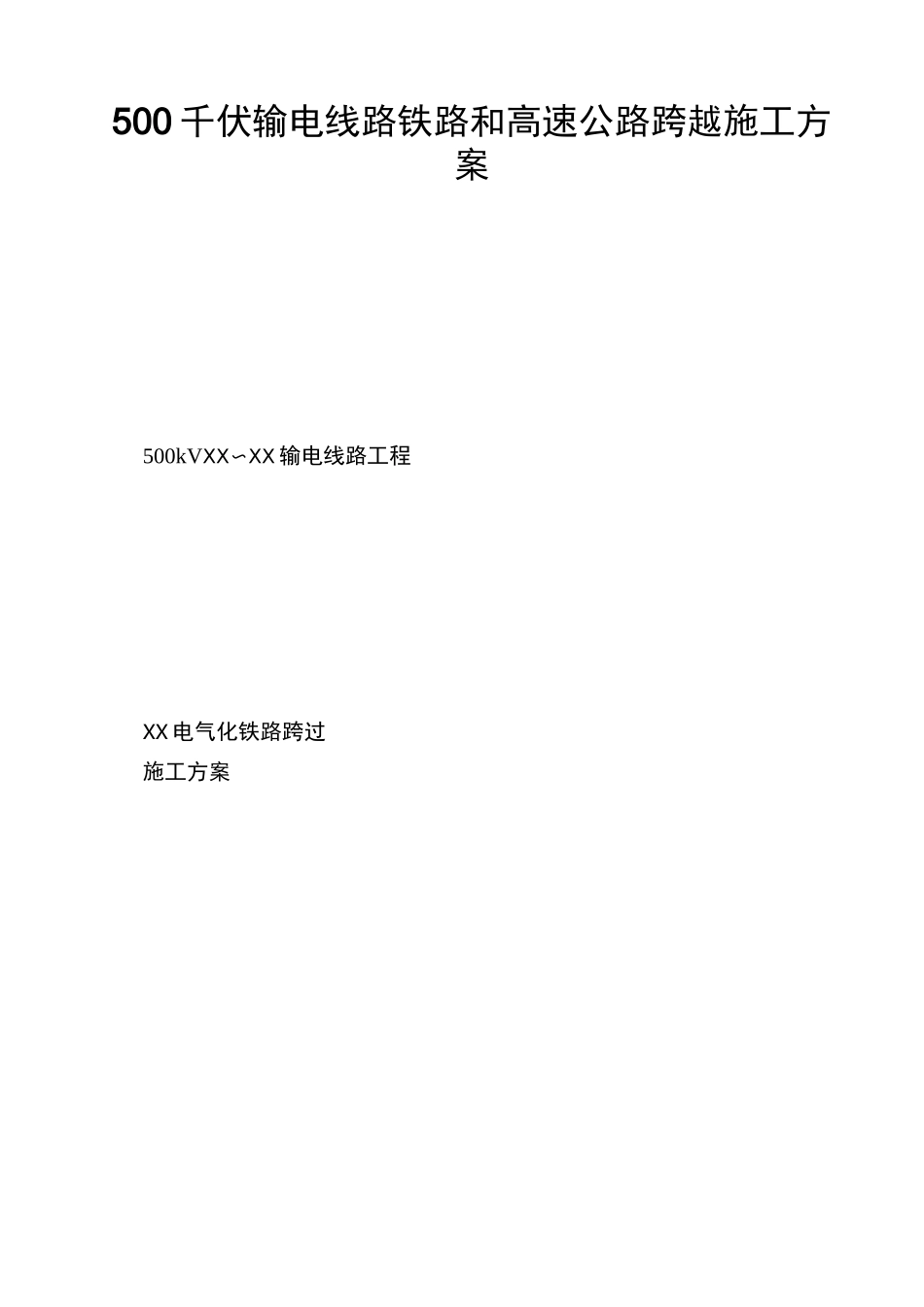

500千伏输电线路铁路和高速公路跨越施工方案

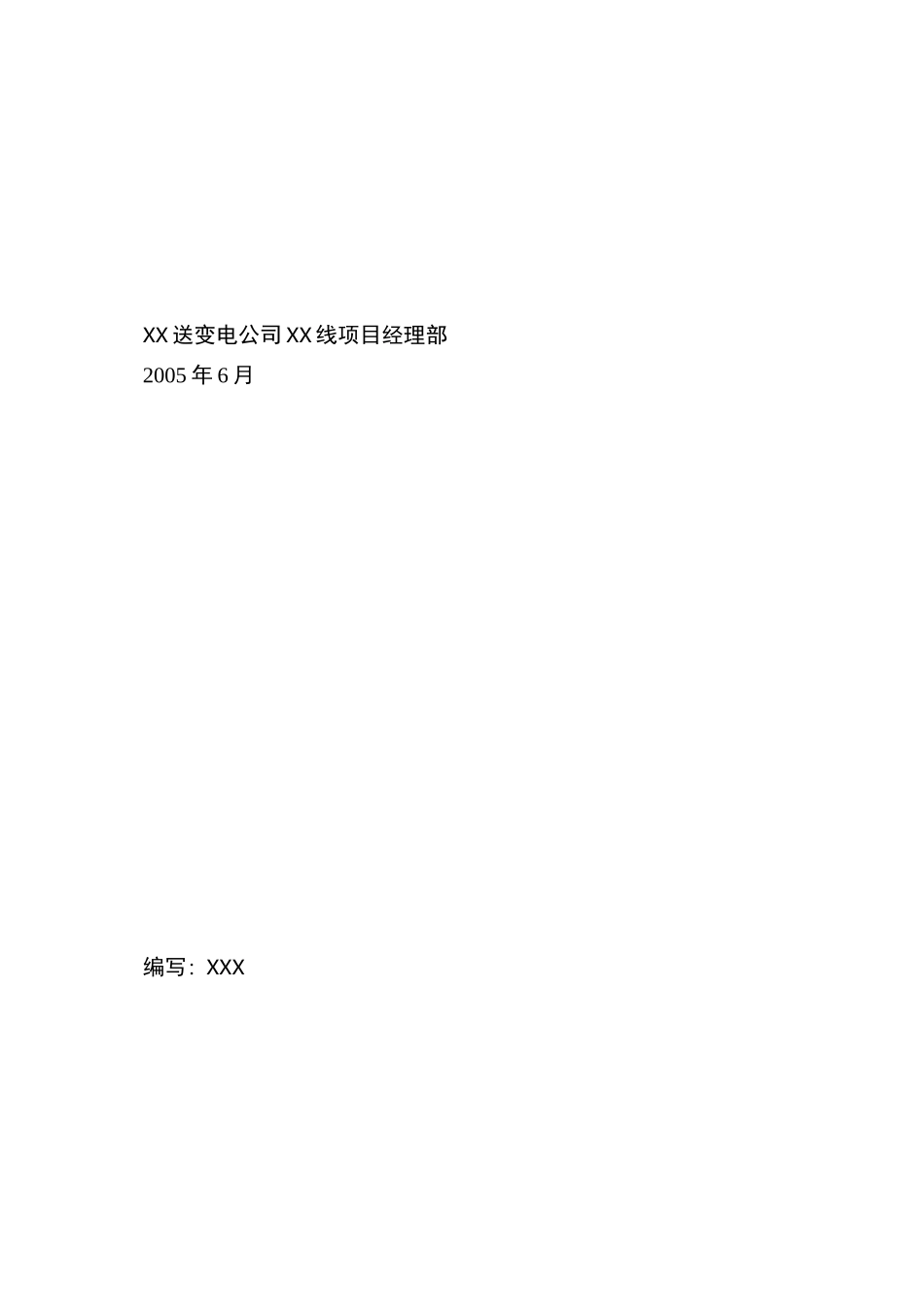

500 千伏输电线路铁路和高速公路跨越施工方案500kVXX〜XX 输电线路工程XX 电气化铁路跨过施工方案XX 送变电公司 XX 线项目经理部2005 年 6 月编写：XXX名目第一部分人员组织及车辆安排施工队：施工一队；农电工班：XX 班（32 人）；车辆配置：东风单车一辆，小解放货车一辆第二部分跨过情形500kVXX 线 XX 标段 21#-22#在马金岭与南白寨间跨过 XX 铁路，跨过点的铁路里程 587+658，跨过档导、地线均无接头，档距 440 米，导线在最大弧垂时（+701）距轨顶 21.4 米，杆塔中心距路基外缘最小垂直距离 84.8 米，跨过角度82°36‘，铁路髙出地面约 2 米。第三部分跨过架选场中心定位采纳经纬仪第一定出线路中心在铁路每侧的位置，沿铁路平行方向向两侧各量出 8.22 米即为每侧跨过架中心，架体位置与轨中心距离为 3 米。见 XX 铁路跨过架位置图。然后进行场地平坦夯实和拉线地钻的设置，地钻的设置应操纵拉线角度不大于 60°。第四部分跨过架搭设1. 按照实际情形拟考虑在铁路两侧搭设木结构跨过架进行跨过施工。每根竖杆长度 8 米，下部埋深许多于 0.5 米，横杆长度为 6-8 米，用铁丝绑扎。搭设的跨过架髙度 11 米，长度为 7 米并排两处，其位置分别以该侧中横担导线挂点与上横担导线挂点的中心为中心。搭设时，站柱每 4 米左右 1 根（可用两节 4.5 米钢管组合式跨过架代替），水平横杆每 1.5 米 1 根，跨过架采纳尼龙网封顶，下部采纳采纳斜撑杆和斜拉线固定。见 XX 铁路跨过架示意图。2. 跨过架宽度应超出线路两边线外两米，同时在架顶两侧装设外伸羊角。3. 敷设尼龙网3.1 为防止导地线在展放过程中及在附件前的施工中意外下落，除在跨过架顶端设置羊角外，同时分别在每侧导地线下方敷设尼龙网。两边敷设尼龙网时同时兼顾到中相及上导线位置。尼龙网距铁路动力线应不小于 1.5 米。3.2 在敷设尼龙网时，在三相导线下方分别牵过一根① 10 尼龙绳做引绳用。第五部分跨过施工1 将跨过架上预留的尼龙绳与导引绳连接，将导引绳牵过跨过架。牵引时，导引绳应保持一定张力。2 放线过程中，应派专人监护跨过架受力情形。如有专门应赶忙通知现场负责人。第六部分跨过架拆除1. 必须在附件后方可拆除跨过架，拆除必须由上到下诸层拆除。拆除时两人一组在架上作业，必须互相配合，拆下的架杆必须用绳放下，不得抛掷。2. 在拆除支撑及拉线时要考虑架子有无倾倒的可能，必要时在下层做临时支撑或...
