围墙技术交底

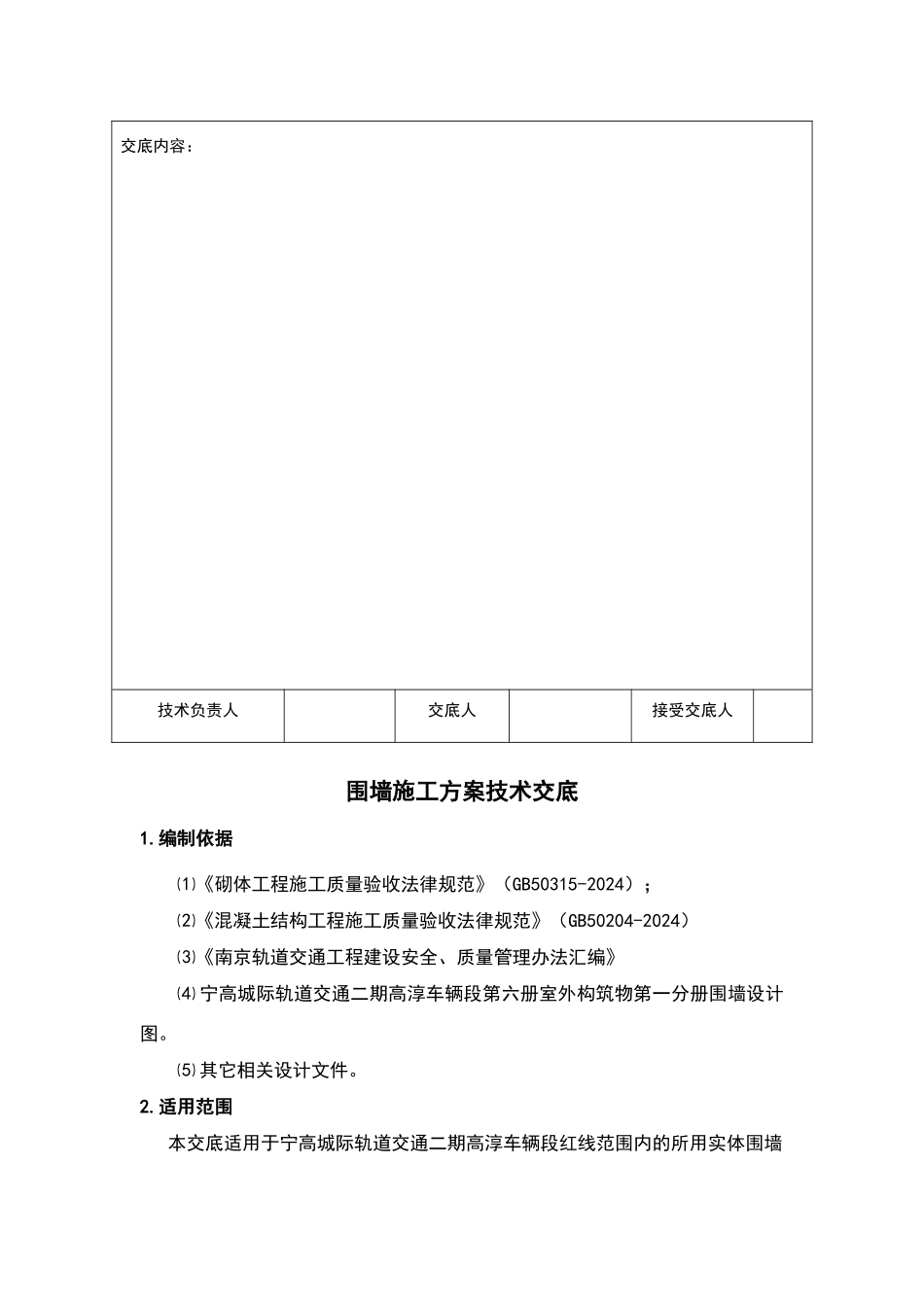

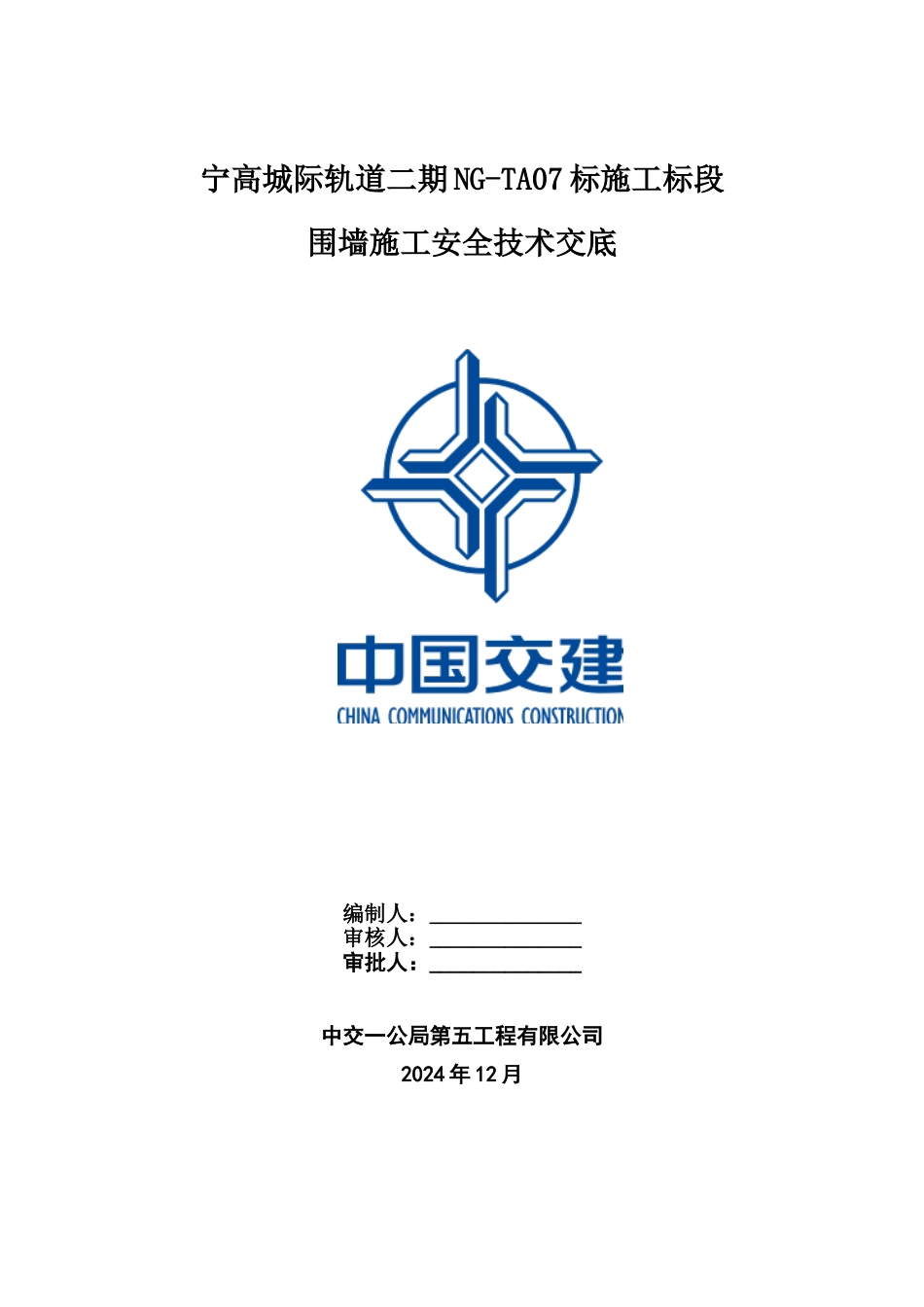

宁高城际轨道二期 NG-TA07 标施工标段围墙施工安全技术交底编制人：______________审核人：______________审批人：______________中交一公局第五工程有限公司2024 年 12 月南 京 地 铁 工 程承包单位： 中交一公局第五工程有限公司 合同号：HNJ130175-09SG 监理单位： 杭州天恒建设投资管理公司 编 号： 技术、安全交底记录 工程名称宁高城际轨道交通二期 NG-TAO7 标围墙施工方案技术交底交底部位围墙施工方案技术交底工序名称交底提要：沟槽开挖、钢筋安装、混凝土浇筑、混凝土养生、围墙砌筑交底内容：技术负责人交底人接受交底人围墙施工方案技术交底1.编制依据 ⑴《砌体工程施工质量验收法律规范》（GB50315-2024）；⑵《混凝土结构工程施工质量验收法律规范》（GB50204-2024）⑶《南京轨道交通工程建设安全、质量管理办法汇编》⑷ 宁高城际轨道交通二期高淳车辆段第六册室外构筑物第一分册围墙设计图。⑸ 其它相关设计文件。2.适用范围 本交底适用于宁高城际轨道交通二期高淳车辆段红线范围内的所用实体围墙3、工程概况 高淳车辆段围墙布设在用地红线以里约 2m 处，走向基本与红线走向一致。围墙总长 2787m，由砖砌围墙段与构造柱组成。砖砌围墙段由 120（宽）*10（厚）cm 的 C20 素混凝土垫层、100（宽）*20（厚）cm 的 C35 钢筋混凝土基础、24（厚）*240（高）cmMU15 混凝土实心砖砌块墙体组成；其中 10cm 垫层、20cm基础及 100cm 墙体（柱体）在±室外地坪以下，240cm 高墙体（柱体）在±室外地坪以上，根据图纸会审±为,标高有偏差的进行局部找平。构造柱每 6m 一个，墙体转角部位亦设置构造柱，构造柱间距大于 6m 时，在墙中间加设一道，高宽与墙体尺寸相同。围墙每 48m 设置一条伸缩缝，其位置均增设一座围墙柱。 外墙采纳 12mm 厚 1：3 水泥 砂浆打底、扫毛，6mm 厚 1：3 水泥砂浆抹平，外层涂抹建筑涂料，涂料颜色根据现场试调色情况，由总监办及甲方方现场确认。4、施工准备根据现场实际情况，仔细调查围墙基础施工范围内的地下管线、文物等情况，并将调查的情况向作业班组作详细的安全技术交底。根据工程情况组织施工人员、施工机具进场，做好施工准备。修筑围墙施工便道，并通水通电，围墙施工现场做到“三通一平”。检查所有混凝土、钢筋及砖块等是否有缺陷及出厂合格证和材质证明书，无合格证及材质证明书的材料不得使用。并按要求完成材料抽样送检工作。熟悉设计图纸...
