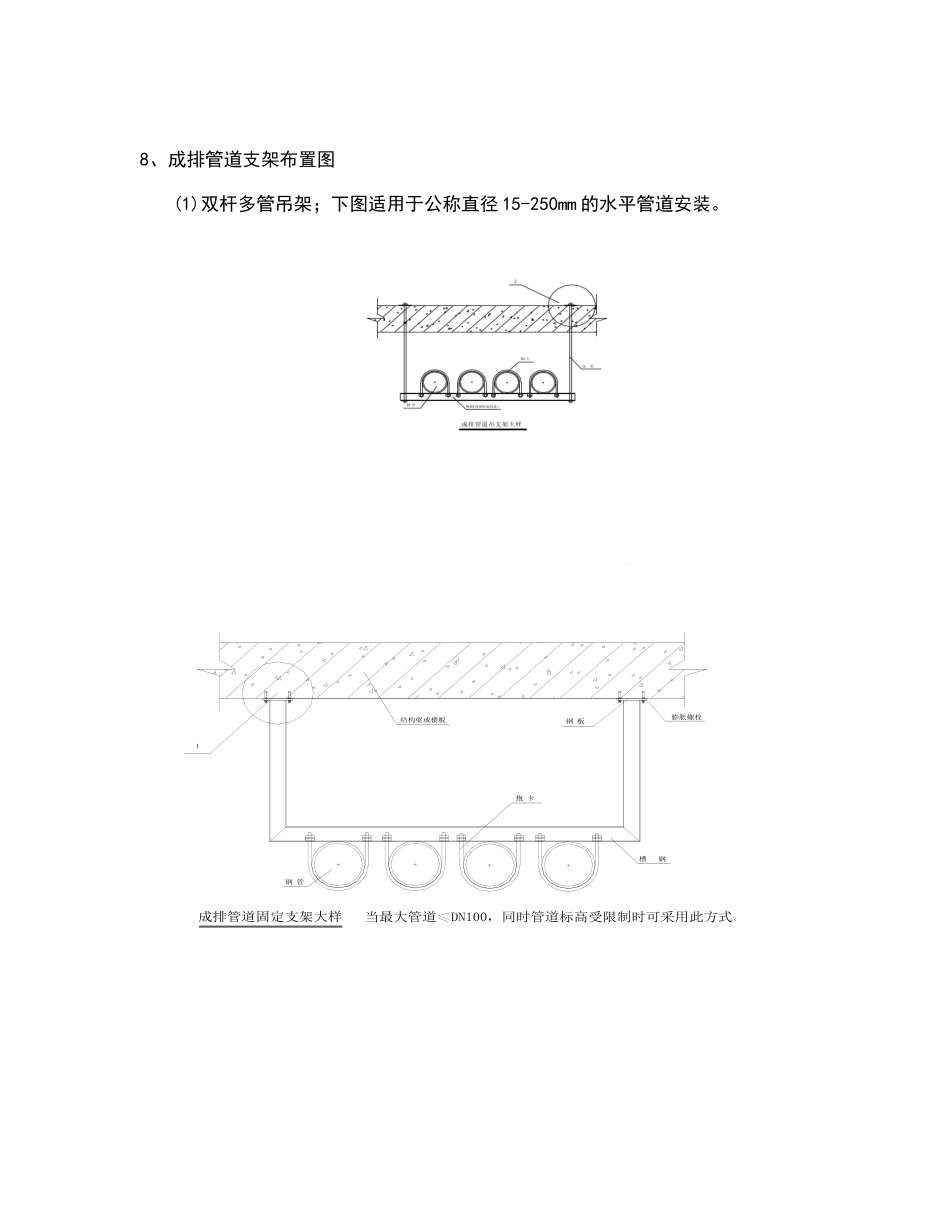

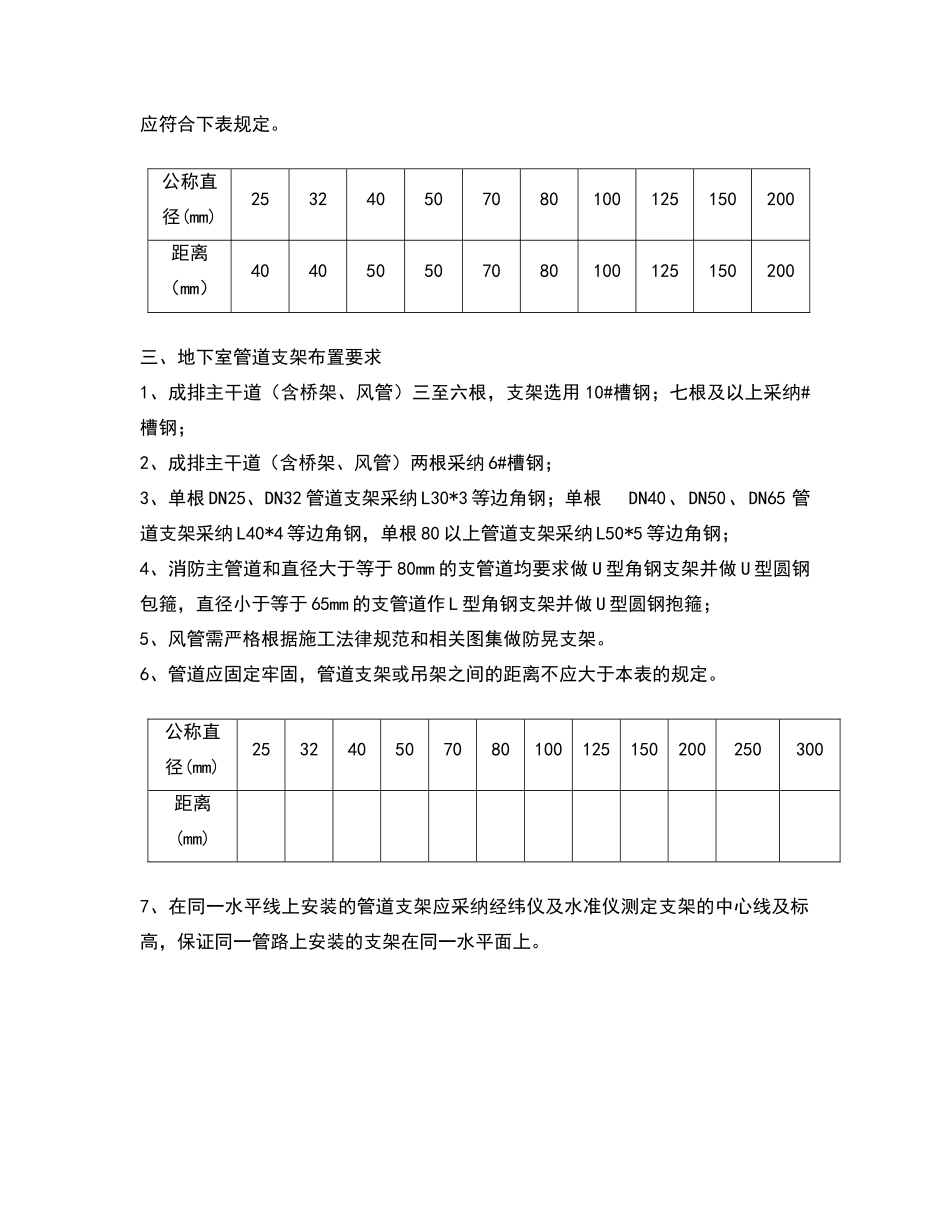

地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则;满足地下室净高保证,车道入口等公共部位的管路尽量减少或靠墙边(角)敷设,大空间内各类消防管道要求上翻,以保证空间使用功能及管线布置的合理美观。三、各种管线具体布置如下:1、喷淋、消火栓主管:D(max)=159mm,紧贴梁底安装,支、吊架采纳 L50*5 角钢现场制作。其占用空间:209mm,位置走向按图施工。与电缆桥架、自流排水管交叉处实行下列措施:2、防、排烟风管:风管尺寸按图纸设计,风管顶面离主梁底 300mm 安装,支、吊架采纳 L40*5 角钢现场制作,位置走向按图施工。与电缆桥架、消防管道交叉处实行下列措施:3、管道的安装位置应符合设汁要求。管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。公称直径(mm)253240507080100125150200距离(mm)404050507080100125150200三、地下室管道支架布置要求1、成排主干道(含桥架、风管)三至六根,支架选用 10#槽钢;七根及以上采纳#槽钢;2、成排主干道(含桥架、风管)两根采纳 6#槽钢;3、单根 DN25、DN32 管道支架采纳 L30*3 等边角钢;单根DN40、DN50、DN65 管道支架采纳 L40*4 等边角钢,单根 80 以上管道支架采纳 L50*5 等边角钢;4、消防主管道和直径大于等于 80mm 的支管道均要求做 U 型角钢支架并做 U 型圆钢包箍,直径小于等于 65mm 的支管道作 L 型角钢支架并做 U 型圆钢抱箍;5、风管需严格根据施工法律规范和相关图集做防晃支架。6、管道应固定牢固,管道支架或吊架之间的距离不应大于本表的规定。公称直径(mm)253240507080100125150200250300距离(mm)7、在同一水平线上安装的管道支架应采纳经纬仪及水准仪测定支架的中心线及标高,保证同一管路上安装的支架在同一水平面上。8、成排管道支架布置图(1)双杆多管吊架;下图适用于公称直径 15-250mm 的水平管道安装。预制加工测定位置吊杆吊架安装预检、隐蔽验收钢 管钢 板槽 钢膨胀螺栓结构梁或楼板成排管道固定支架大样1当最大管道 DN100,同时管道标高受限制时可采用此方式。抱 卡(2)管路综合布置最小检修间距(3)成排管道布置参考图片四、压力管道穿墙(梁)预埋套管定位施工方案1、主要材料及工具:加工好的套管,φ12 钢筋,细线,铁钉,油漆,沟通电焊机等2、施工工艺:(1)套管定位:① 标记:根据施工图纸,...
