地下车库螺旋汽车坡道施工

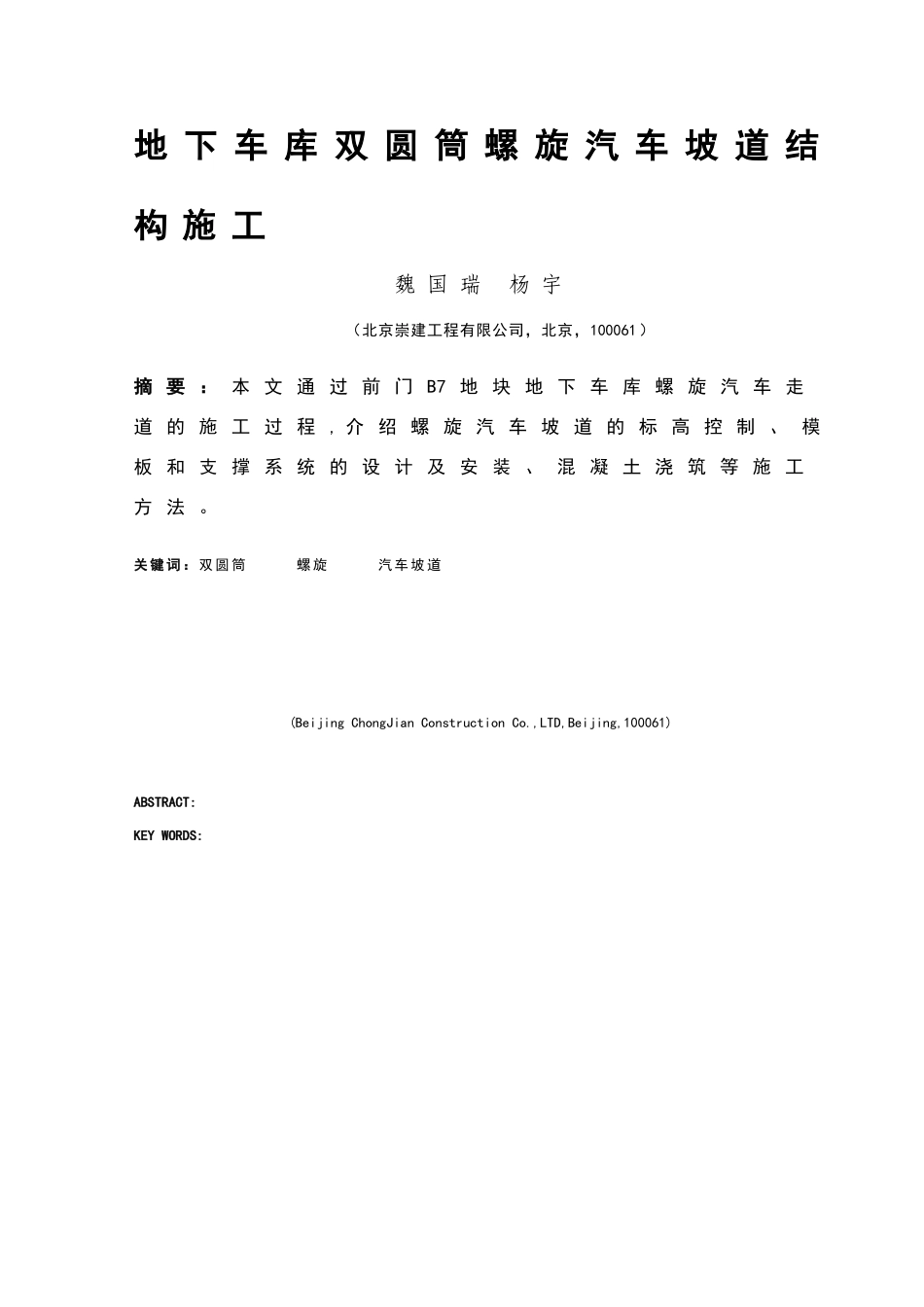

地下车库螺旋汽车坡道施工_第1页
1/11

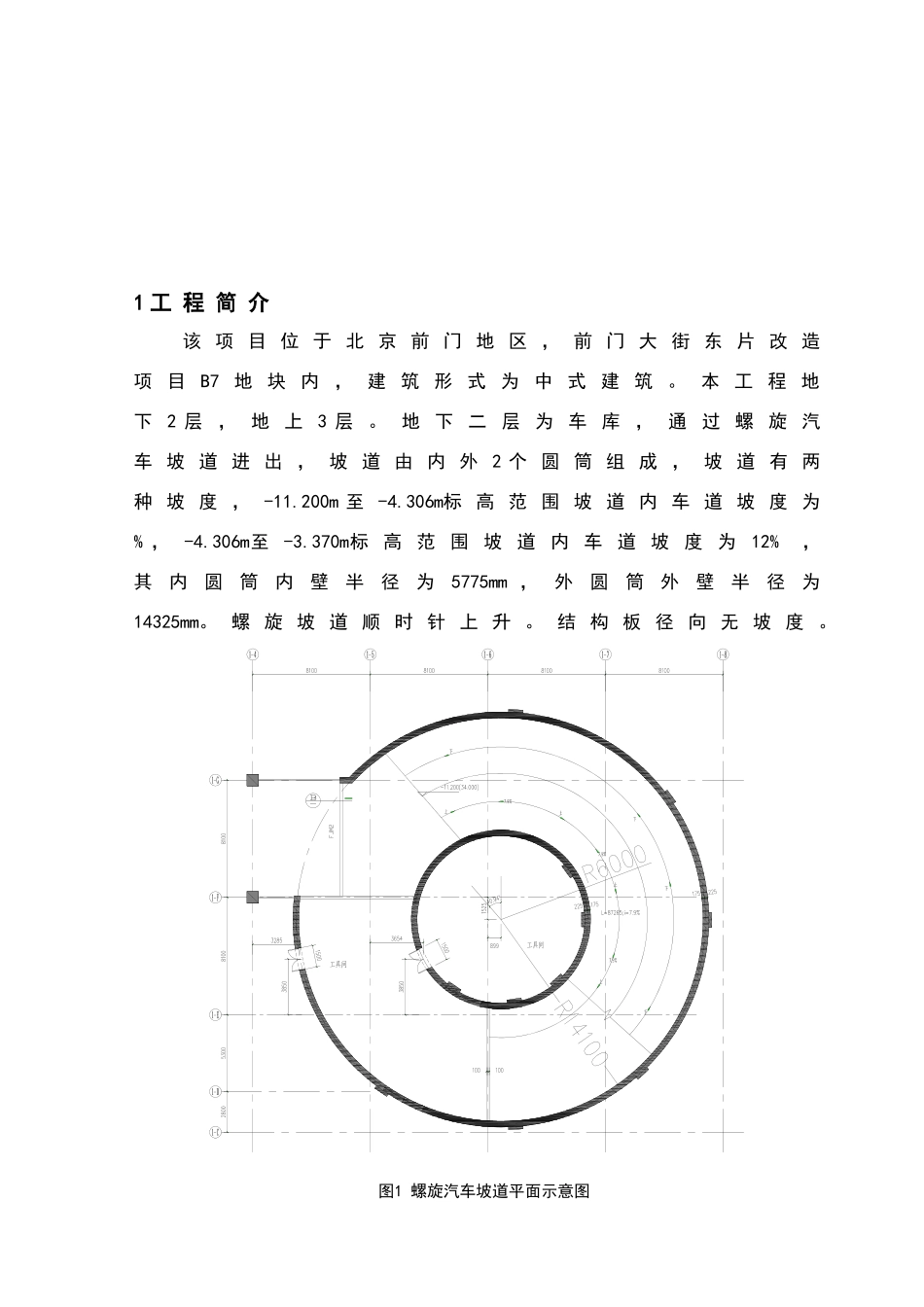

地下车库螺旋汽车坡道施工_第2页
2/11

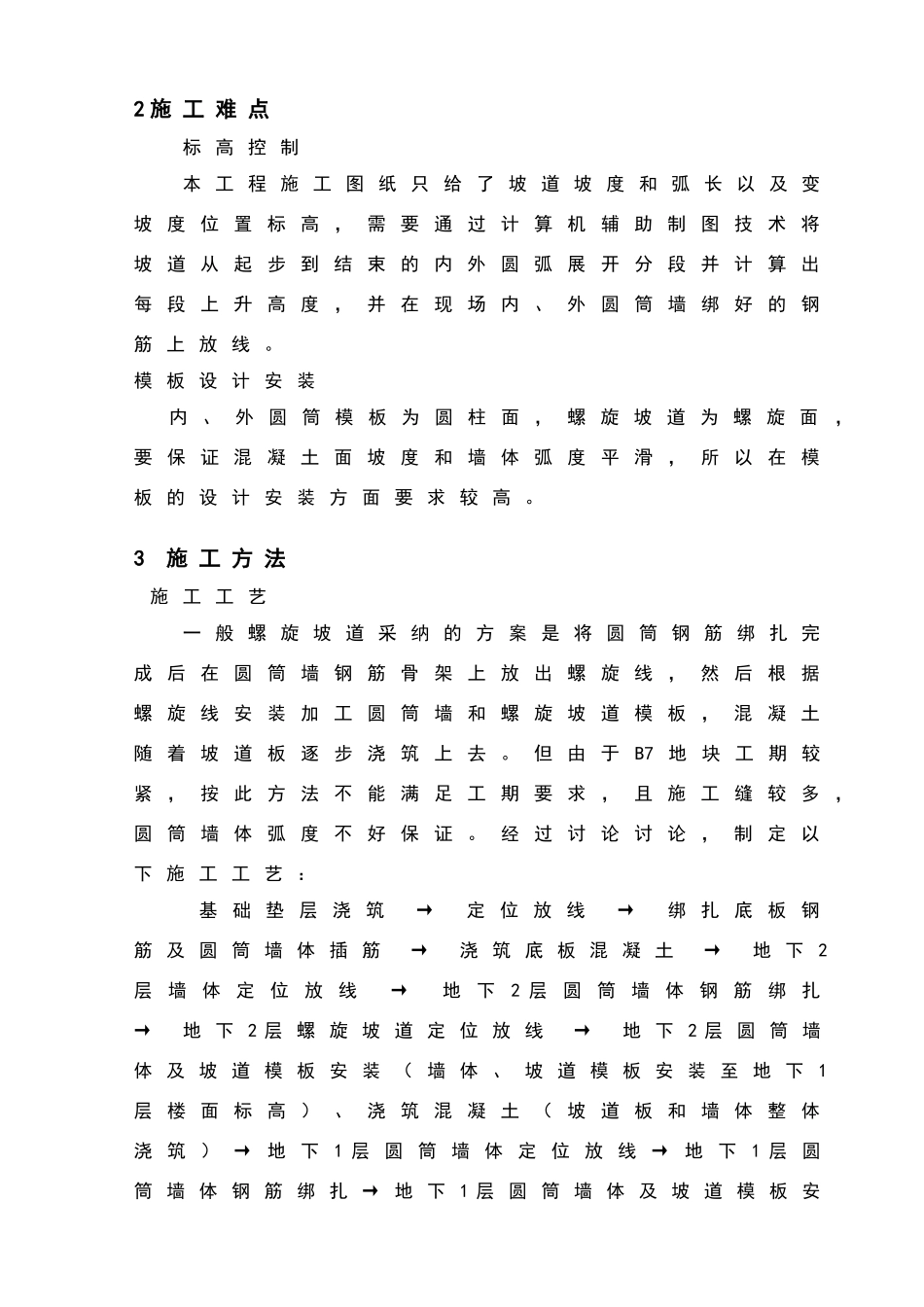

地下车库螺旋汽车坡道施工_第3页
3/11
地 下 车 库 双 圆 筒 螺 旋 汽 车 坡 道 结构 施 工魏 国 瑞 杨 宇(北京崇建工程有限公司,北京,100061 )摘 要 : 本 文 通 过 前 门 B7 地 块 地 下 车 库 螺 旋 汽 车 走道 的 施 工 过 程 , 介 绍 螺 旋 汽 车 坡 道 的 标 高 控 制 、 模板 和 支 撑 系 统 的 设 计 及 安 装 、 混 凝 土 浇 筑 等 施 工方 法 。关 键 词 : 双 圆 筒 螺 旋 汽 车 坡 道 (Beijing ChongJian Construction Co.,LTD,Beijing,100061)ABSTRACT: KEY WORDS: 1 工 程 简 介该 项 目 位 于 北 京 前 门 地 区 , 前 门 大 街 东 片 改 造项 目 B7 地 块 内 , 建 筑 形 式 为 中 式 建 筑 。 本 工 程 地下 2 层 , 地 上 3 层 。 地 下 二 层 为 车 库 , 通 过 螺 旋 汽车 坡 道 进 出 , 坡 道 由 内 外 2 个 圆 筒 组 成 , 坡 道 有 两种 坡 度 , -11.200m 至 -4.306m标 高 范 围 坡 道 内 车 道 坡 度 为% , -4.306m至 -3.370m标 高 范 围 坡 道 内 车 道 坡 度 为12% ,其内圆筒内壁半径为5775mm ,外圆筒外壁半径为14325mm。 螺 旋 坡 道 顺 时 针 上 升 。 结 构 板 径 向 无 坡 度 。图1 螺旋汽车坡道平面示意图2 施 工 难 点标 高 控 制本 工 程 施 工 图 纸 只 给 了 坡 道 坡 度 和 弧 长 以 及 变坡 度 位 置 标 高 , 需 要 通 过 计 算 机 辅 助 制 图 技 术 将坡 道 从 起 步 到 结 束 的 内 外 圆 弧 展 开 分 段 并 计 算 出每 段 上 升 高 度 , 并 在 现 场 内 、 外 圆 筒 墙 绑 好 的 钢筋 上 放 线 。模 板 设 计 安 装 内 、 外 圆 筒 模 板 为 圆 柱 面 , 螺 旋 坡 道 为 螺 旋 面,要 保 证 混 凝 土 面 坡 度 和 墙 体 弧 度 平 滑 , 所 以 在 模板 的 设 计 安 装 方 面 要 求 较 高 。3 施 工 方 法 施 工 工 艺 一 般 螺 旋 坡 道 采 纳 的 方 案 是 将 圆 筒 钢 筋 绑 扎 完成 后 在 圆 筒 墙 钢 筋 骨 架 上 放 出 螺 旋 线 , 然 后 根 据螺 旋 线 安...
