基础及地下室钢筋工程质量验收要点

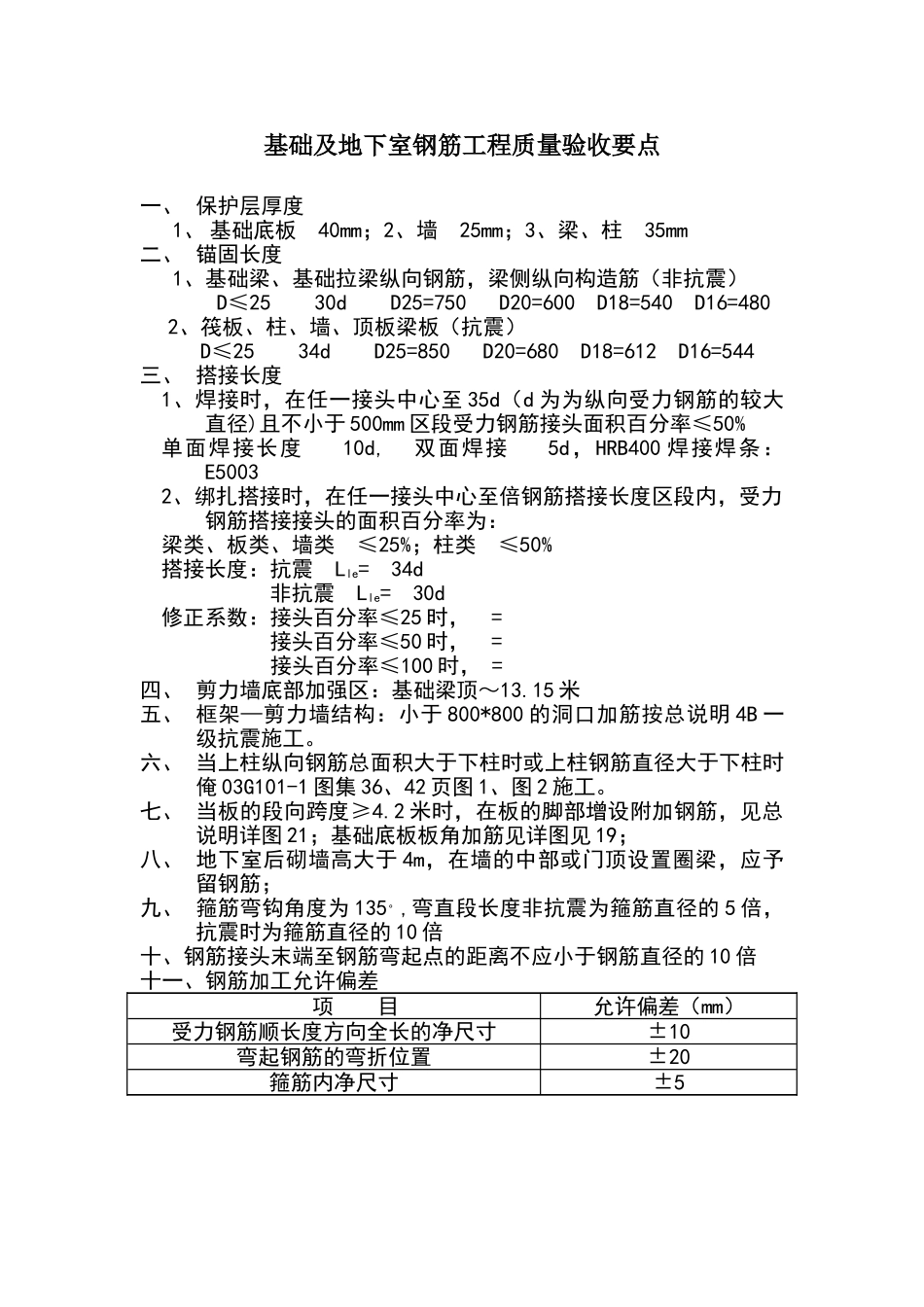

基础及地下室钢筋工程质量验收要点一、 保护层厚度1、 基础底板 40mm；2、墙 25mm；3、梁、柱 35mm二、 锚固长度1、基础梁、基础拉梁纵向钢筋，梁侧纵向构造筋（非抗震）D≤25 30d D25=750 D20=600 D18=540 D16=4802、筏板、柱、墙、顶板梁板（抗震） D≤25 34d D25=850 D20=680 D18=612 D16=544三、 搭接长度1、焊接时，在任一接头中心至 35d（d 为为纵向受力钢筋的较大直径)且不小于 500mm 区段受力钢筋接头面积百分率≤50%单面焊接长度 10d, 双面焊接 5d，HRB400 焊接焊条：E50032、绑扎搭接时，在任一接头中心至倍钢筋搭接长度区段内，受力钢筋搭接接头的面积百分率为：梁类、板类、墙类 ≤25%；柱类 ≤50%搭接长度：抗震 Lle= 34d 非抗震 Lle= 30d修正系数：接头百分率≤25 时， = 接头百分率≤50 时， =接头百分率≤100 时， =四、 剪力墙底部加强区：基础梁顶～13.15 米五、 框架—剪力墙结构：小于 800*800 的洞口加筋按总说明 4B 一级抗震施工。六、 当上柱纵向钢筋总面积大于下柱时或上柱钢筋直径大于下柱时俺 03G101-1 图集 36、42 页图 1、图 2 施工。七、 当板的段向跨度≥4.2 米时，在板的脚部增设附加钢筋，见总说明详图 21；基础底板板角加筋见详图见 19；八、 地下室后砌墙高大于 4m，在墙的中部或门顶设置圈梁，应予留钢筋；九、 箍筋弯钩角度为 135。,弯直段长度非抗震为箍筋直径的 5 倍，抗震时为箍筋直径的 10 倍十、钢筋接头末端至钢筋弯起点的距离不应小于钢筋直径的 10 倍十一、钢筋加工允许偏差 项 目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5十二、钢筋安装位置的允许偏差和检验方法项 目允许偏差（mm）检验方法绑扎钢筋网长、宽±10钢尺检查网眼尺寸±20钢尺量连续三档，取最大值绑扎钢筋骨架长±10钢尺检查宽、高±5钢尺检查受力钢筋间距±10钢尺量两端、中间各一点，取最大值排距±5保护层厚度基础±10钢尺检查柱、梁±5钢尺检查板、墙±3钢尺检查绑扎箍筋、横向钢筋间距±20钢尺量连续三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3，0钢尺和塞尺检查注：1 检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值； 2 表中梁类、板类构件上部纵向受力钢筋保护层的合格点率应达到 90%及以上，且不得有超过表中数值倍的尺寸偏差。 西安渝都建筑有限公司 2007 年 05 月 2 日
