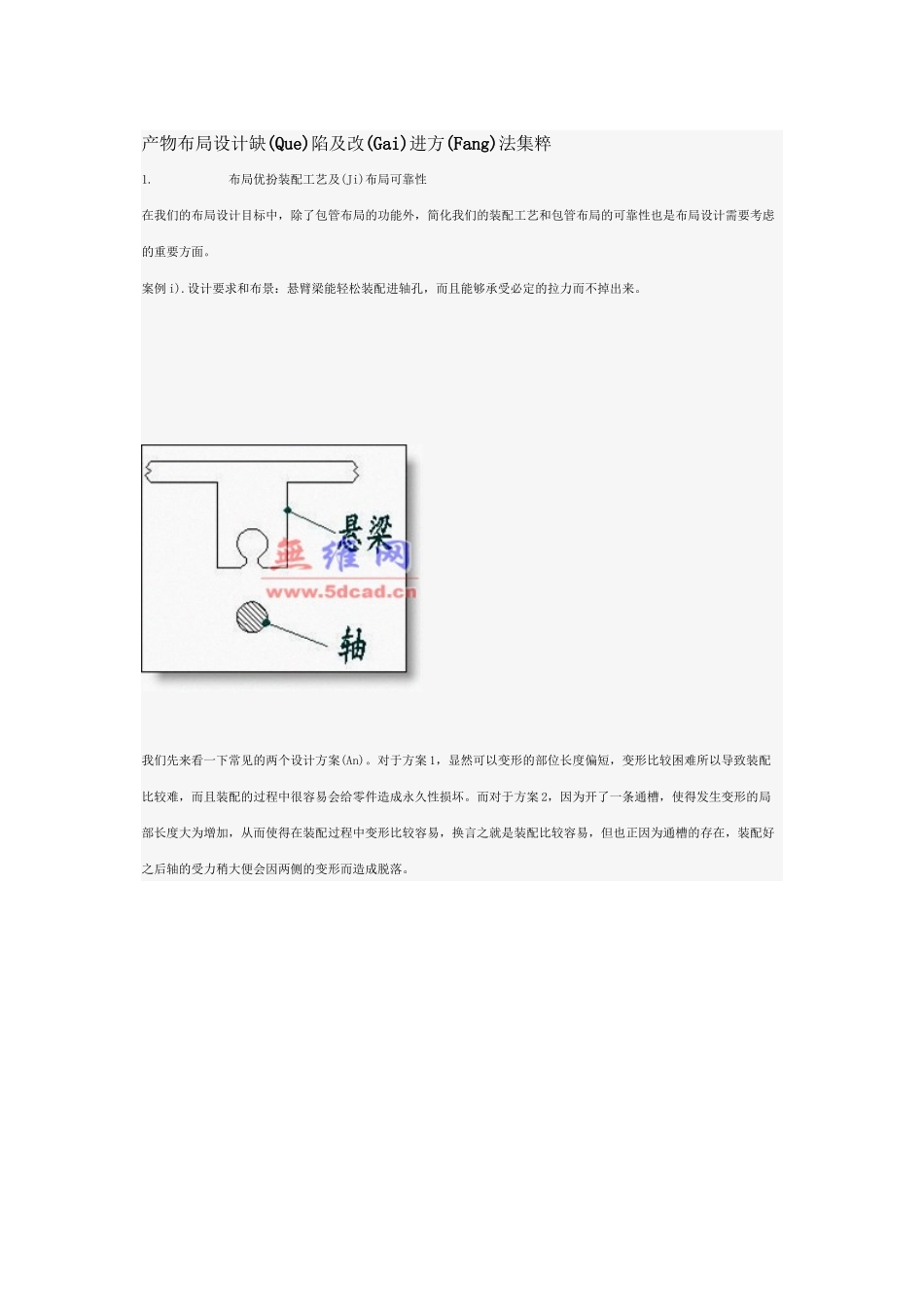

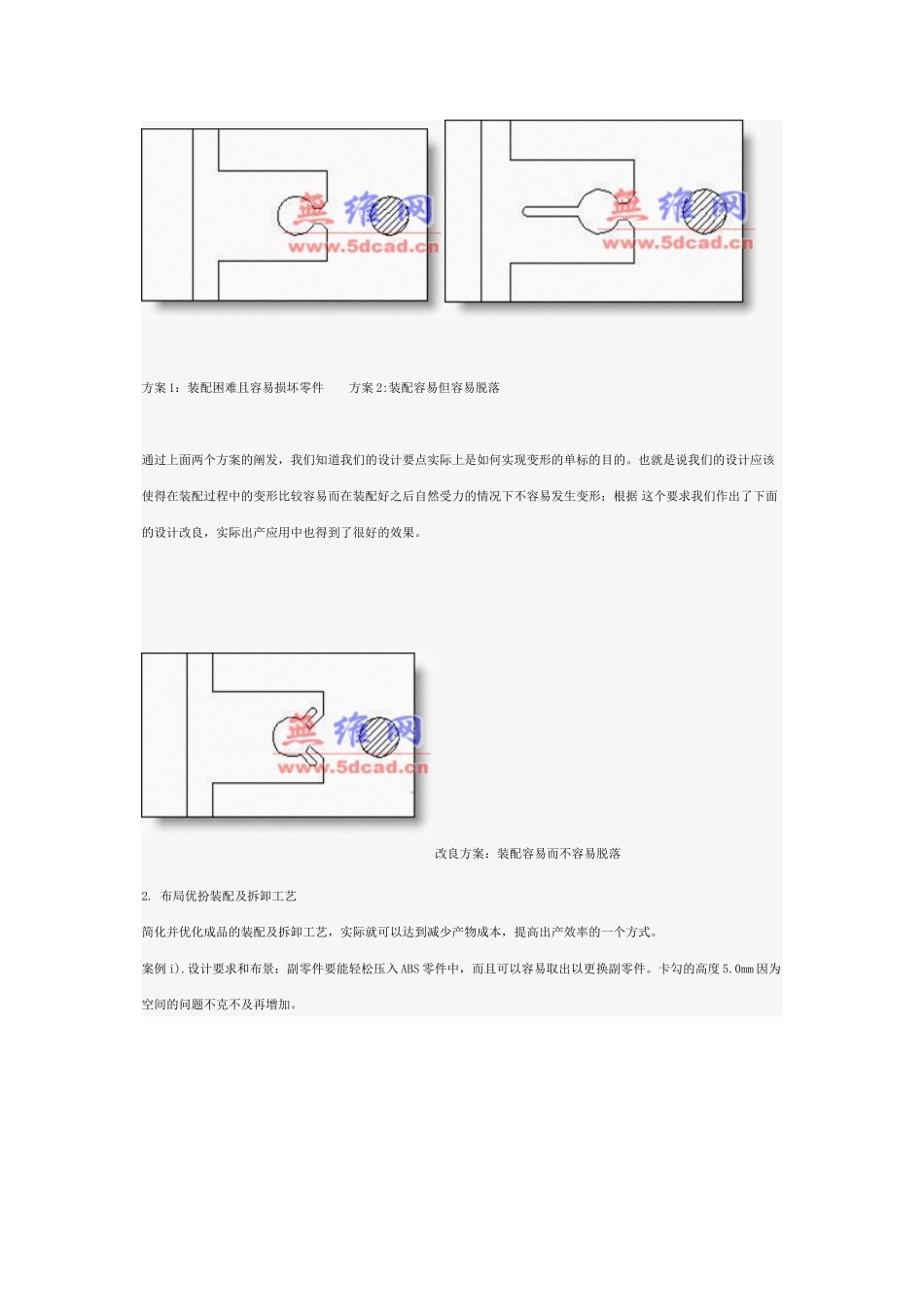

产物布局设计缺(Que)陷及改(Gai)进方(Fang)法集粹1. 布局优扮装配工艺及(Ji)布局可靠性在我们的布局设计目标中,除了包管布局的功能外,简化我们的装配工艺和包管布局的可靠性也是布局设计需要考虑的重要方面。案例 i).设计要求和布景:悬臂梁能轻松装配进轴孔,而且能够承受必定的拉力而不掉出来。我们先来看一下常见的两个设计方案(An)。对于方案 1,显然可以变形的部位长度偏短,变形比较困难所以导致装配比较难,而且装配的过程中很容易会给零件造成永久性损坏。而对于方案 2,因为开了一条通槽,使得发生变形的局部长度大为增加,从而使得在装配过程中变形比较容易,换言之就是装配比较容易,但也正因为通槽的存在,装配好之后轴的受力稍大便会因两侧的变形而造成脱落。方案 1:装配困难且容易损坏零件 方案 2:装配容易但容易脱落通过上面两个方案的阐发,我们知道我们的设计要点实际上是如何实现变形的单标的目的。也就是说我们的设计应该 使得在装配过程中的变形比较容易而在装配好之后自然受力的情况下不容易发生变形;根据 这个要求我们作出了下面的设计改良,实际出产应用中也得到了很好的效果。改良方案:装配容易而不容易脱落2. 布局优扮装配及拆卸工艺简化并优化成品的装配及拆卸工艺,实际就可以达到减少产物成本,提高出产效率的一个方式。案例 i).设计要求和布景:副零件要能轻松压入 ABS 零件中,而且可以容易取出以更换副零件。卡勾的高度 5.0mm 因为空间的问题不克不及再增加。上图也是通常的设计方案,但对这个设计方法,错误谬误是很明显的。因为卡勾的高度限制,强行压入副零件会比较困难,而且在压入过程中容易对 ABS 零件造成损坏。对于需要屡次更换而进行的装配更会因疲劳而造成永久性损坏。针对以上问,我们采纳了 U 型搭勾的方式来实现单向自然变形。实际证明装配简单而固定性好。案例 ii).设计要求:装配方法简单。阐发:两件东西通过一个长螺柱装配,但涉及到三个孔的对齐问题,而且中间局部的通孔长度比较长,导致在实际装配的过程中比较难对正装配孔影响装配效率。改良方法:在要装配的部件上直接长料生成一个定位柱,螺柱用来固定另一侧。这样就可以把三个孔的对正简化成两个孔,从而提高了装配工序的效率三孔对正影响装配工序效率 简化成两孔对正提高效率案例 iii).设计布景:长键体导电硅胶要装配进一系列的孔上。阐发:因为长键体硅胶是软胶,而装配的键体长度比较长,要对正的是一系列...
