塔式起重机安装拆卸方案

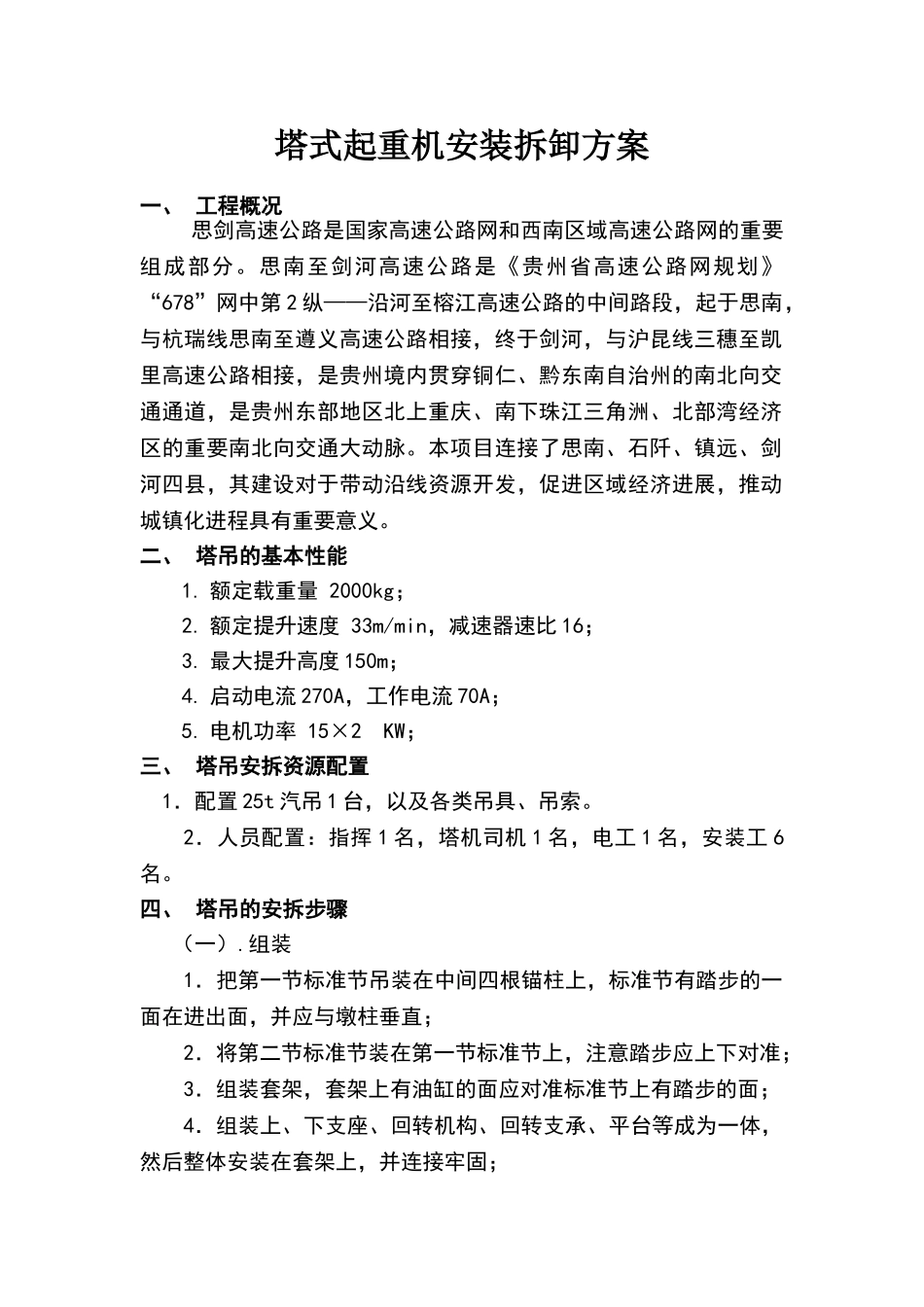

塔式起重机安装拆卸方案_第1页
1/8

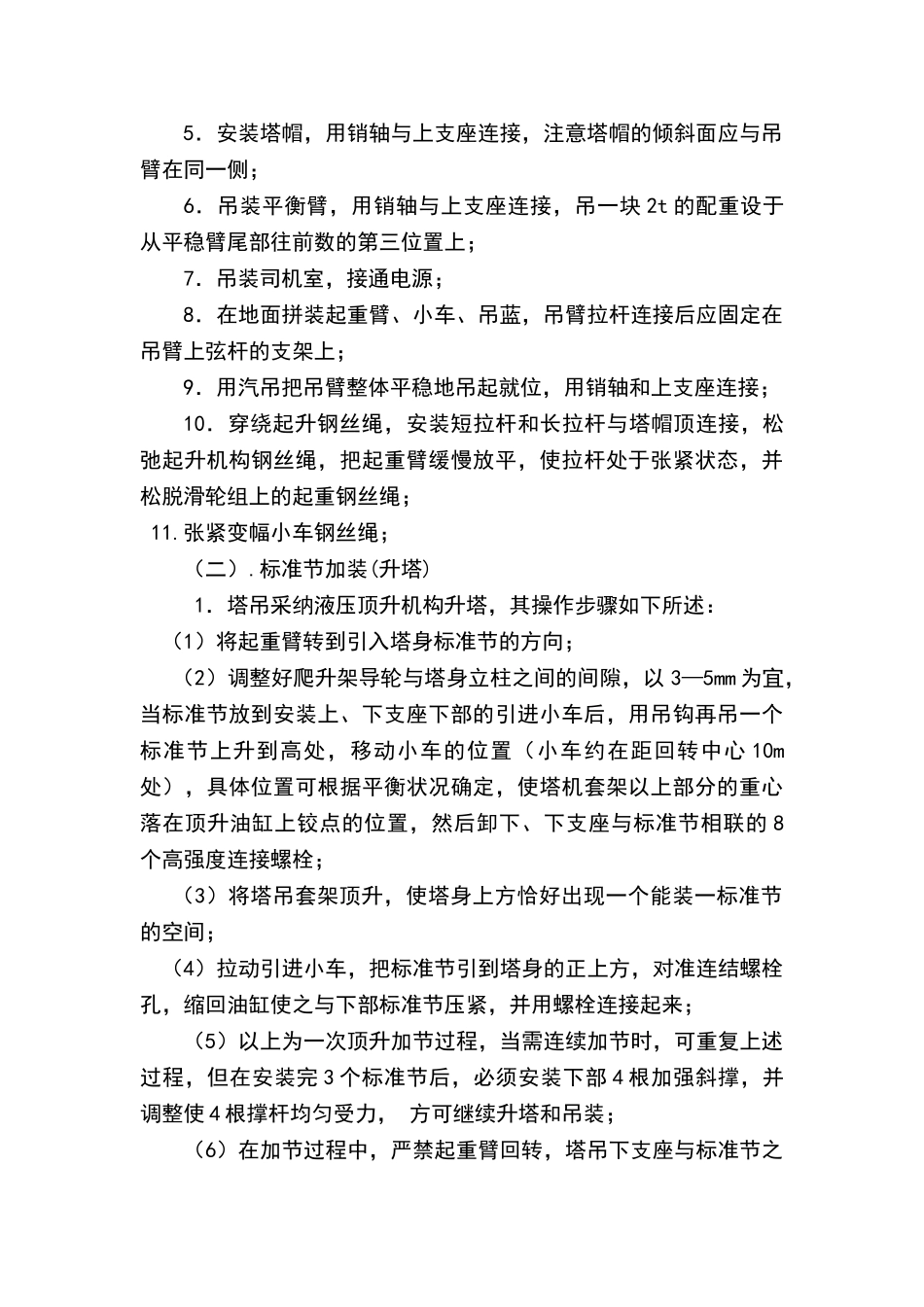

塔式起重机安装拆卸方案_第2页
2/8

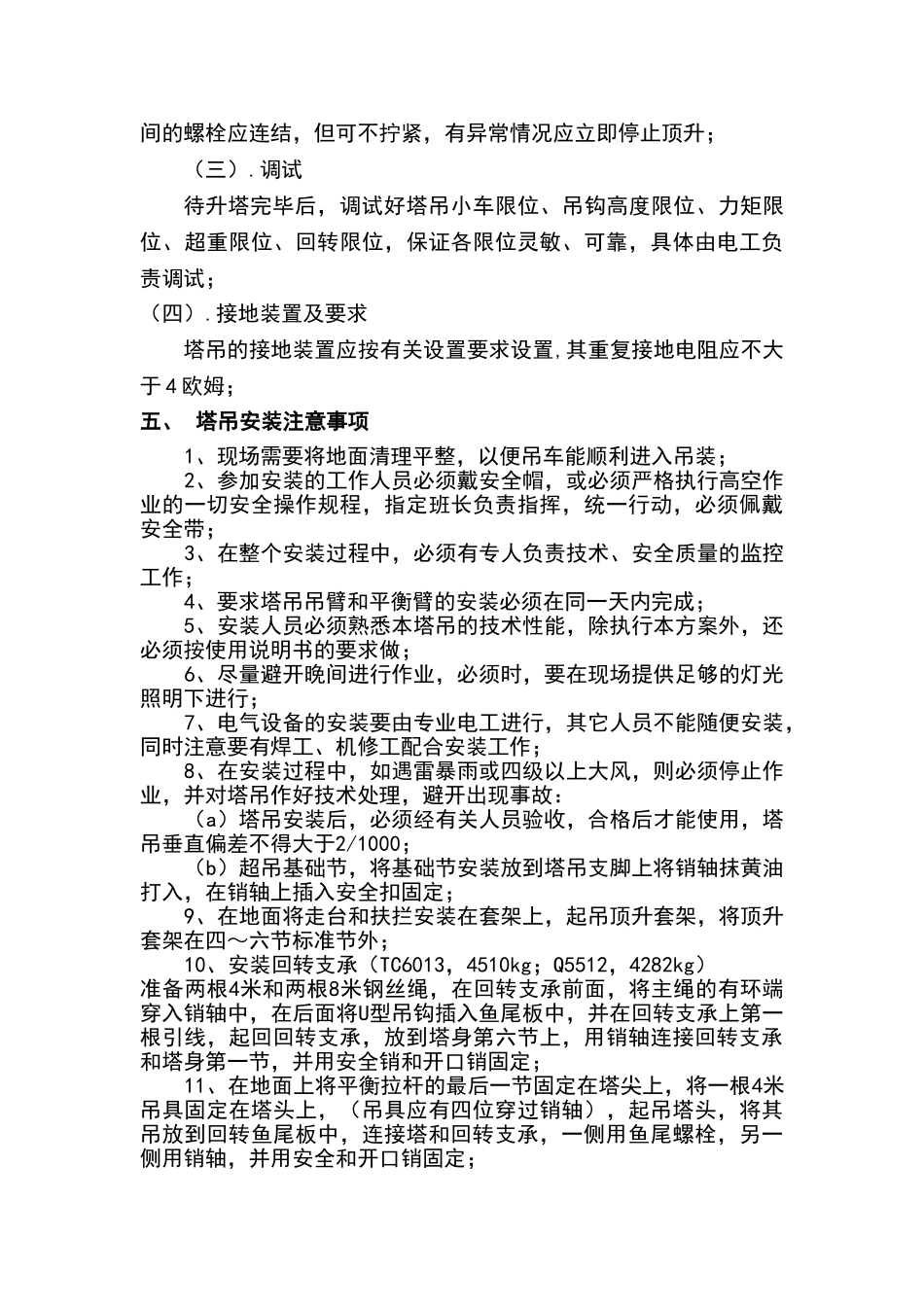

塔式起重机安装拆卸方案_第3页
3/8
塔式起重机安装拆卸方案一、 工程概况思剑高速公路是国家高速公路网和西南区域高速公路网的重要组成部分。思南至剑河高速公路是《贵州省高速公路网规划》“678”网中第 2 纵——沿河至榕江高速公路的中间路段,起于思南,与杭瑞线思南至遵义高速公路相接,终于剑河,与沪昆线三穗至凯里高速公路相接,是贵州境内贯穿铜仁、黔东南自治州的南北向交通通道,是贵州东部地区北上重庆、南下珠江三角洲、北部湾经济区的重要南北向交通大动脉。本项目连接了思南、石阡、镇远、剑河四县,其建设对于带动沿线资源开发,促进区域经济进展,推动城镇化进程具有重要意义。二、 塔吊的基本性能1. 额定载重量 2000kg;2. 额定提升速度 33m/min,减速器速比 16;3. 最大提升高度 150m;4. 启动电流 270A,工作电流 70A;5. 电机功率 15×2 KW;三、 塔吊安拆资源配置1.配置 25t 汽吊 1 台,以及各类吊具、吊索。 2.人员配置:指挥 1 名,塔机司机 1 名,电工 1 名,安装工 6名。 四、 塔吊的安拆步骤 (一).组装 1.把第一节标准节吊装在中间四根锚柱上,标准节有踏步的一面在进出面,并应与墩柱垂直; 2.将第二节标准节装在第一节标准节上,注意踏步应上下对准; 3.组装套架,套架上有油缸的面应对准标准节上有踏步的面; 4.组装上、下支座、回转机构、回转支承、平台等成为一体,然后整体安装在套架上,并连接牢固; 5.安装塔帽,用销轴与上支座连接,注意塔帽的倾斜面应与吊臂在同一侧; 6.吊装平衡臂,用销轴与上支座连接,吊一块 2t 的配重设于从平稳臂尾部往前数的第三位置上; 7.吊装司机室,接通电源; 8.在地面拼装起重臂、小车、吊蓝,吊臂拉杆连接后应固定在吊臂上弦杆的支架上; 9.用汽吊把吊臂整体平稳地吊起就位,用销轴和上支座连接; 10.穿绕起升钢丝绳,安装短拉杆和长拉杆与塔帽顶连接,松弛起升机构钢丝绳,把起重臂缓慢放平,使拉杆处于张紧状态,并松脱滑轮组上的起重钢丝绳; 11.张紧变幅小车钢丝绳; (二).标准节加装(升塔) 1.塔吊采纳液压顶升机构升塔,其操作步骤如下所述: (1)将起重臂转到引入塔身标准节的方向; (2)调整好爬升架导轮与塔身立柱之间的间隙,以 3—5mm 为宜,当标准节放到安装上、下支座下部的引进小车后,用吊钩再吊一个标准节上升到高处,移动小车的位置(小车约在距回转中心 10m处),具体位置可根据平衡状况确定,使塔机套架以上部分的重...
