外墙保模一体化板施工方案

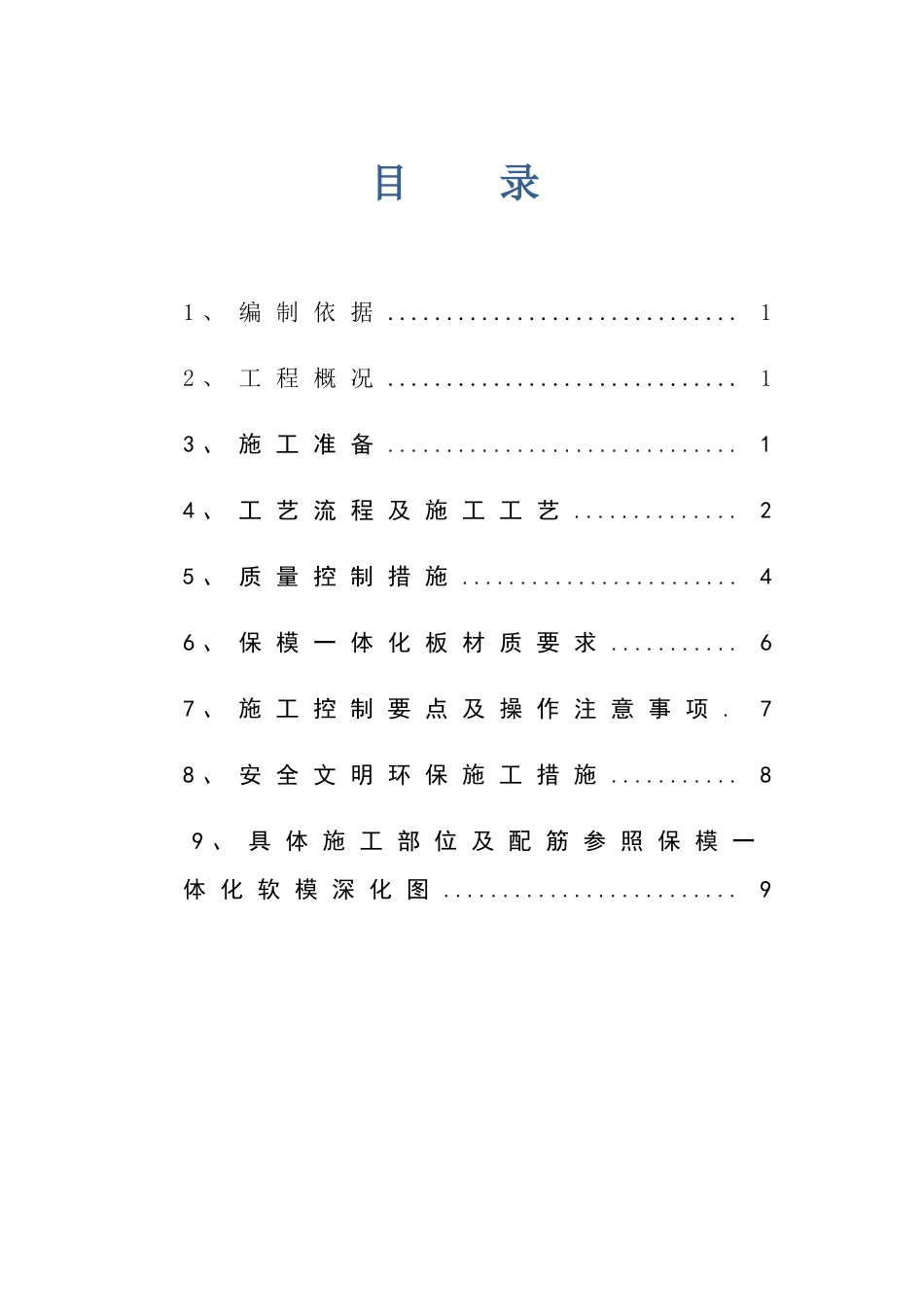

外墙保模一体化板施工方案_第1页
1/9

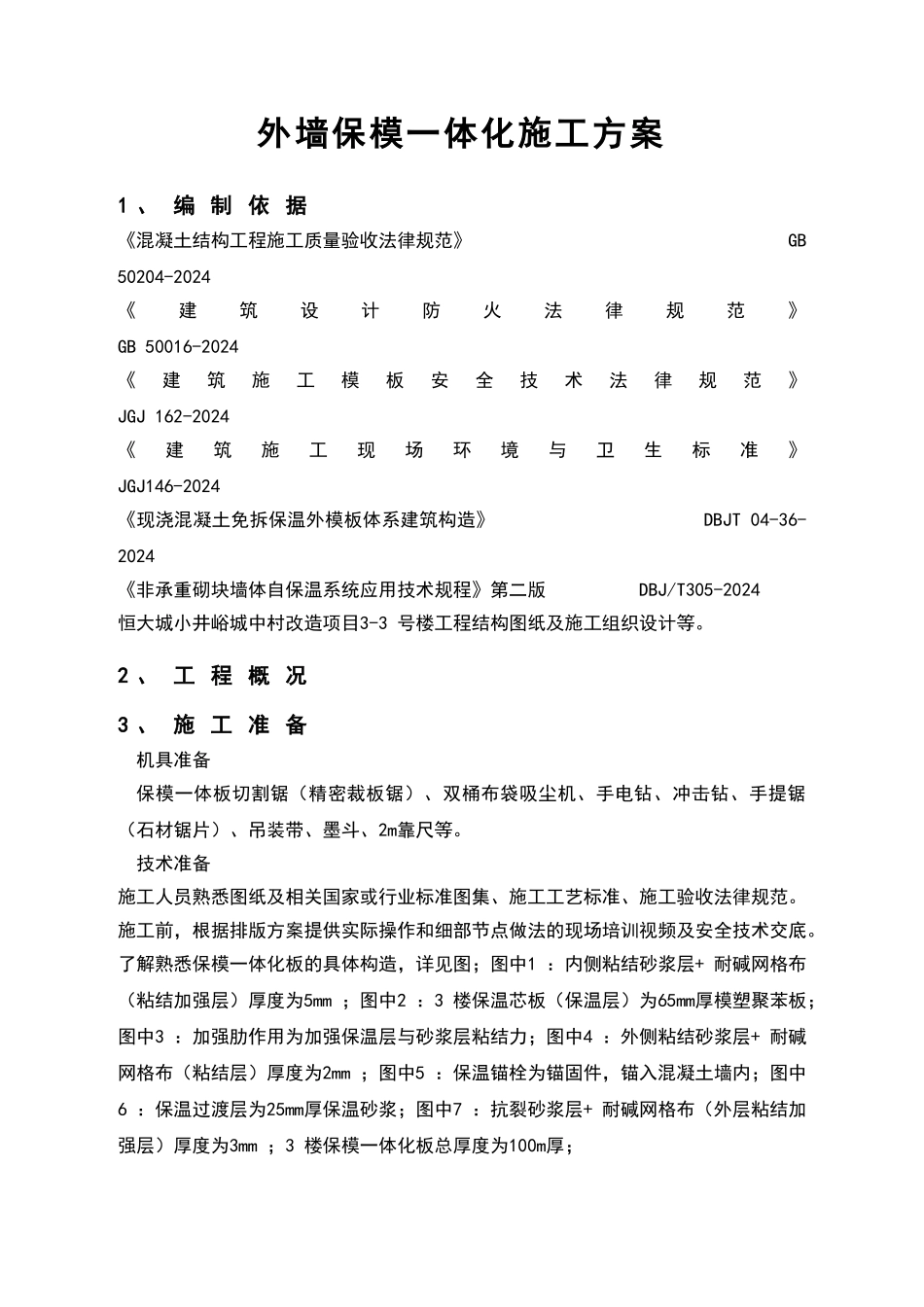

外墙保模一体化板施工方案_第2页
2/9

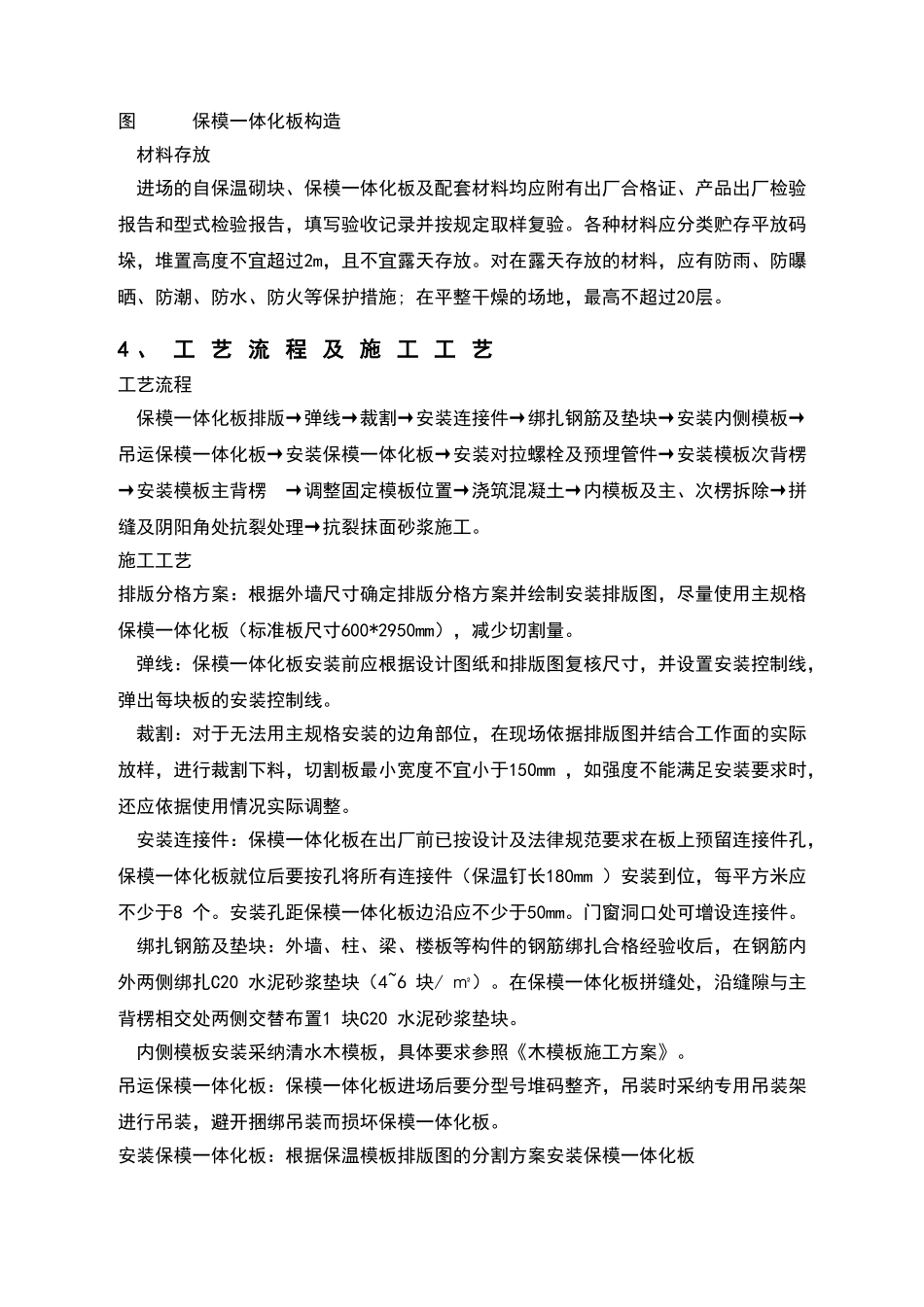

外墙保模一体化板施工方案_第3页
3/9
目 录1 、 编 制 依 据 ..............................12 、 工 程 概 况 ..............................13 、 施 工 准 备 ..............................14 、 工 艺 流 程 及 施 工 工 艺 ..............25 、 质 量 控 制 措 施 ........................46 、 保 模 一 体 化 板 材 质 要 求 ...........67 、 施 工 控 制 要 点 及 操 作 注 意 事 项 .78 、 安 全 文 明 环 保 施 工 措 施 ...........89 、 具 体 施 工 部 位 及 配 筋 参 照 保 模 一体 化 软 模 深 化 图 .........................9外墙保模一体化施工方案1 、 编 制 依 据《混凝土结构工程施工质量验收法律规范》 GB 50204-2024《建筑设计防火法律规范》 GB 50016-2024《建筑施工模板安全技术法律规范》 JGJ 162-2024《建筑施工现场环境与卫生标准》 JGJ146-2024《现浇混凝土免拆保温外模板体系建筑构造》 DBJT 04-36-2024《非承重砌块墙体自保温系统应用技术规程》第二版 DBJ/T305-2024恒大城小井峪城中村改造项目3-3 号楼工程结构图纸及施工组织设计等。2 、 工 程 概 况3 、 施 工 准 备 机具准备保模一体板切割锯(精密裁板锯)、双桶布袋吸尘机、手电钻、冲击钻、手提锯(石材锯片)、吊装带、墨斗、2m靠尺等。 技术准备施工人员熟悉图纸及相关国家或行业标准图集、施工工艺标准、施工验收法律规范。施工前,根据排版方案提供实际操作和细部节点做法的现场培训视频及安全技术交底。了解熟悉保模一体化板的具体构造,详见图;图中1 :内侧粘结砂浆层+ 耐碱网格布(粘结加强层)厚度为5mm ;图中2 :3 楼保温芯板(保温层)为65mm厚模塑聚苯板;图中3 :加强肋作用为加强保温层与砂浆层粘结力;图中4 :外侧粘结砂浆层+ 耐碱网格布(粘结层)厚度为2mm ;图中5 :保温锚栓为锚固件,锚入混凝土墙内;图中6 :保温过渡层为25mm厚保温砂浆;图中7 :抗裂砂浆层+ 耐碱网格布(外层粘结加强层)厚度为3mm ;3 楼保模一体化板总厚度为100m厚;图 保模一体化板构造 材料存放进场的自保温砌块、保模一体化板及配套材料均应附有出厂合格证、产品出厂检验报告和型式检验报告,填写验收记录并按规定取样复验。各种材料应分类贮存平放码垛,堆置高度不宜超过2m,且不宜露天存放。对在露天存放的材料,应有防雨、防曝晒...
