外墙架眼悬挑槽钢眼封堵方案

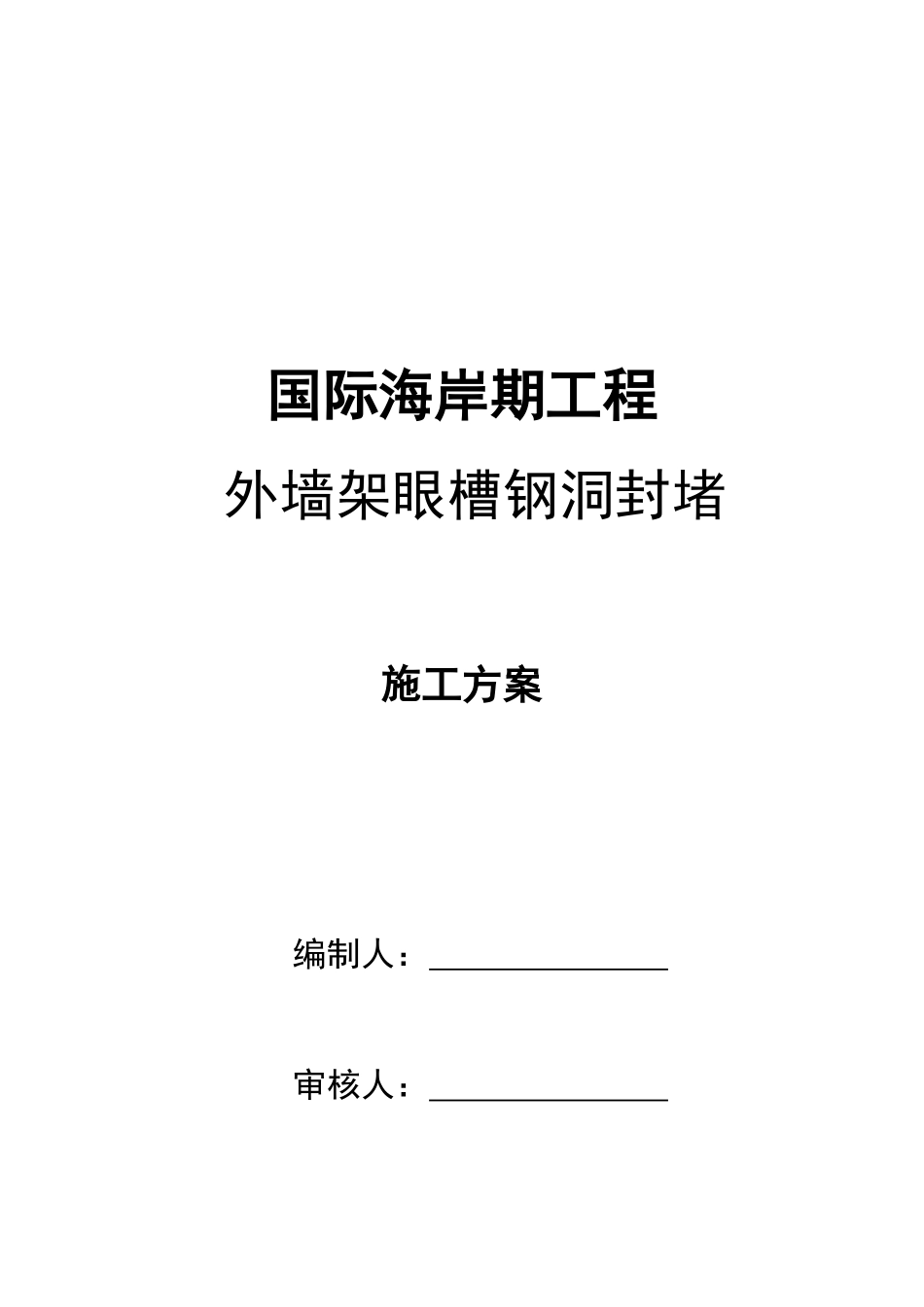

国际海岸期工程 外墙架眼槽钢洞封堵施工方案编制人： 审核人： 审批人： 天元建设集团有限公司二○一七 年 三月 目 录一、工程概况..............................................1二、编制依据..............................................2三、脚手架搭设方法选择....................................3四、质量保证措施..........................................3五、安全生产保证措施 .....................................5悬挑架槽钢洞口封堵施工方案一、工程概况工程名称：国际海岸期建筑安装工程建设单位：青岛海上置业有限公司 设计单位：腾远设计事务所有限公司监理单位：青岛万通建设监理有限责任公司施工总承包单位：天元建设集团有限公司工程地理位置及概况： 即墨市嶺海西路 36 号，南邻果岭二路，北临果岭一路，东临领海西路；工程总建筑面积约㎡ 平方米，联排(38#、53#、55#、60#、61#、72#～83#、85#)洋房（86#、87#、88#）及人防地下室的土建，其中人防地下室14177m2，上部工程联排 18149m2、洋房 6733m2。本工程结构的设计使用年限为 50 年，设防烈度为 6 度。二、编制依据1、《混凝土结构工程施工质量验收法律规范》GB5024-20242、《混凝土结构设计法律规范》 GB50010-20243、《建设施工高处作业安全技术法律规范》JGJ80-914、《建筑施工安全检查标准》JGJ59-995、《高层混凝土结构技术规程》JGJ3-2024三、脚手架搭设方法选择1、根据施工现场实际情况，联排、洋房及车库外脚手架搭设分一次落地架和一次悬挑架，搭设高度分别如下：落地架：从地下车库筏板底至一层顶搭设落地架，搭设高度为：7m，落地架底部采纳 5cm 厚木板（或 12#工字钢）铺设。悬挑架： 外架从二层楼面采纳 16 号工字钢悬挑式钢管脚手架搭设至五层楼面（联排为三层），悬挑 4 层（联排 2 层），悬挑搭设高度为：3m×5=(联排；3×3=9m) 注：联排洋房分别在 2 层以上张设平网。四、质量保证措施根 据 悬 挑 架 槽 钢 预 埋 位 置 ， 穿 过 剪 力 墙 部 位 槽 钢 处 设 置120×200 预留洞，槽钢搁置位置尽量避开与墙柱主筋冲突，如与主筋冲突应将主筋折弯，严禁割断墙柱主筋，在槽钢洞上部附加两根同墙柱主筋的洞口附加筋，两侧加两根同墙柱主筋的附加筋并锚入柱内，待悬挑槽钢拆除后进行封堵。阳角部位严禁预留槽钢洞，混凝土浇筑时将槽钢浇筑进转角柱内，待后期将槽钢割断，并保证凹进砖墙...
