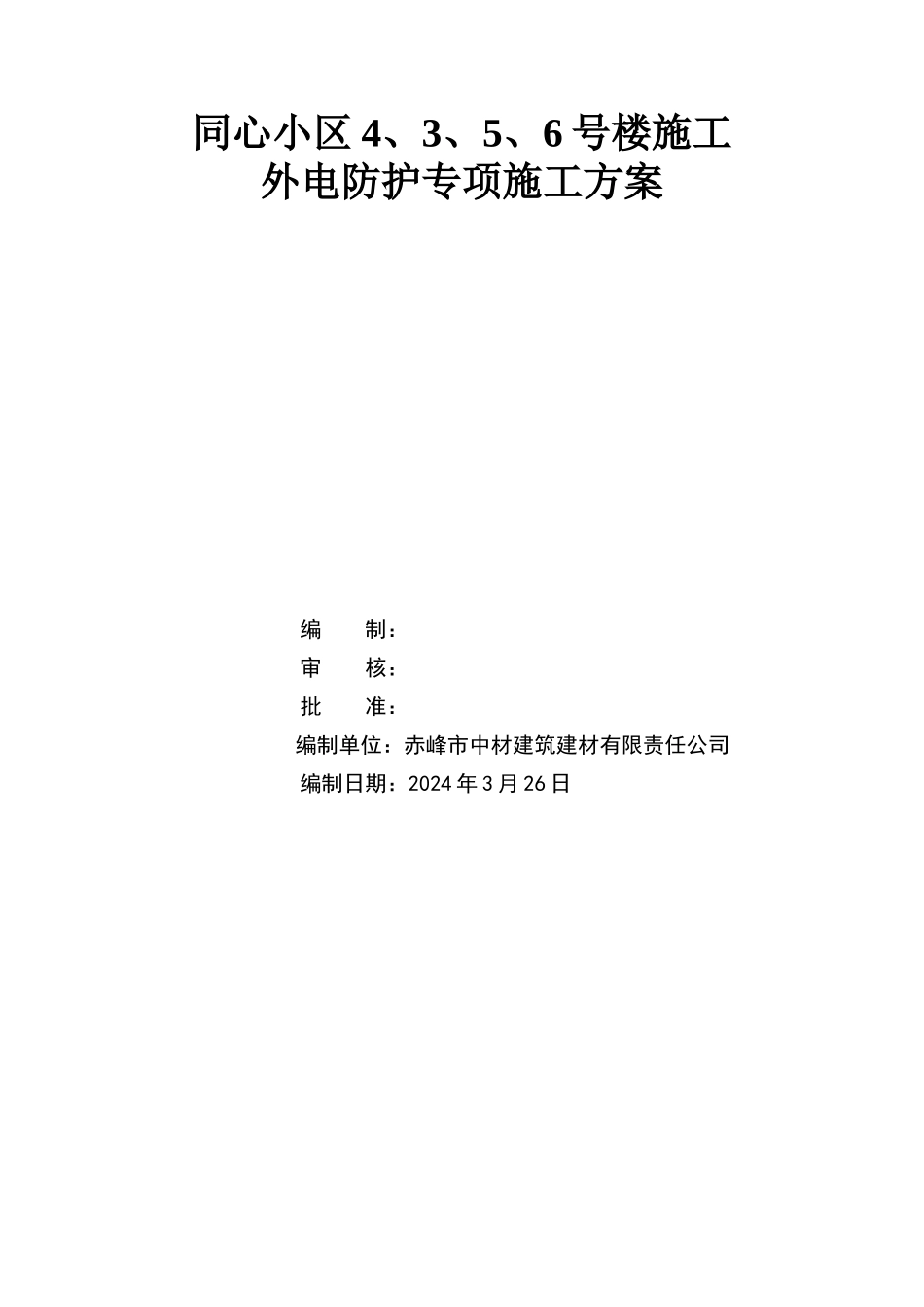

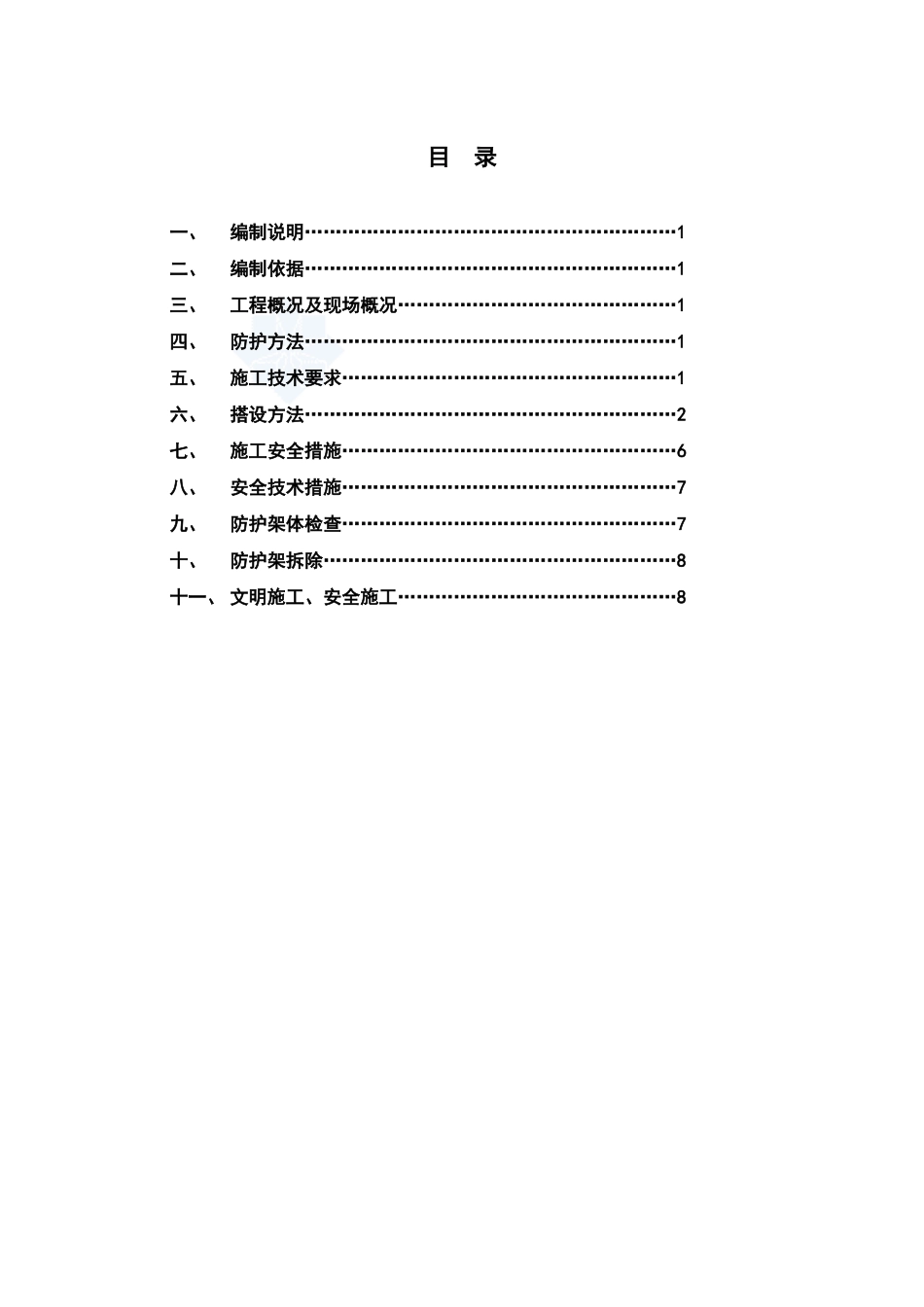

同心小区 4、3、5、6 号楼施工外电防护专项施工方案编 制：审 核：批 准：编制单位：赤峰市中材建筑建材有限责任公司编制日期：2024 年 3 月 26 日 目 录一、编制说明……………………………………………………1二、编制依据……………………………………………………1三、工程概况及现场概况………………………………………1四、防护方法……………………………………………………1五、施工技术要求………………………………………………1六、搭设方法……………………………………………………2七、施工安全措施………………………………………………6八、安全技术措施………………………………………………7九、防护架体检查………………………………………………7十、防护架拆除…………………………………………………8十一、 文明施工、安全施工………………………………………8一、编制说明为保证塔吊能在一个安全的环境下正常工作并顺利完成各楼的施工任务，现根据塔吊使用环境安全有关要求及有关对施工区域内高压电线防护措施要求，特制定此外电防护专项施工方案。二、编制依据1.同心小区 3、4、5、6 楼施工组织设计。2.施工现场实地勘察。3.《施工现场临时用电安全技术法律规范》（JGJ46—2024）。4.国家相关法律规范规定。三、工程概况及现场概况 1.工程概况。工程名称：同心小区 3、4、5、6 号楼。工程地址：同心小区院内建设单位：阿旗华源房地产开发公司设计单位：赤峰高达矿山工程设计有限责任公司监理单位：内蒙古天虹监理公司2.现场概况。在现场西大门西南有 200kVA 变压器一台，现场东侧均有 1000 伏高压线。现场施工中设两台塔吊，因整个施工现场场地狭窄，运转空间微小，变压器及架空高压线均在塔吊回转半径内，根据《施工现场临时用电安全技术法律规范》的要求，必须采纳安全保护措施。四、防护方法因施工所用的两个塔吊均需要 360°回转，所以现场西侧及东侧搭设双侧防护栏。高度超出高压线 2m，水平距离高压线 2m。变压器周边均做防护，高度超出变压器 2m，做法与单排防护架相同。详见附图。采纳绝缘材料松木搭设防护架，搭设参数为：步高，搭设高度为超过高压线2m。同时在高压线保护架上设警示牌和夜间警示灯，警示牌上写：“高压线危险”，防护架顶部挂彩旗。五、施工技术要求1.搭设材料。1) 根据现场实际情况，用松木搭设防护架，其中松木杆小头直径不小于70mm，大头直径不大于 180mm，长度...
