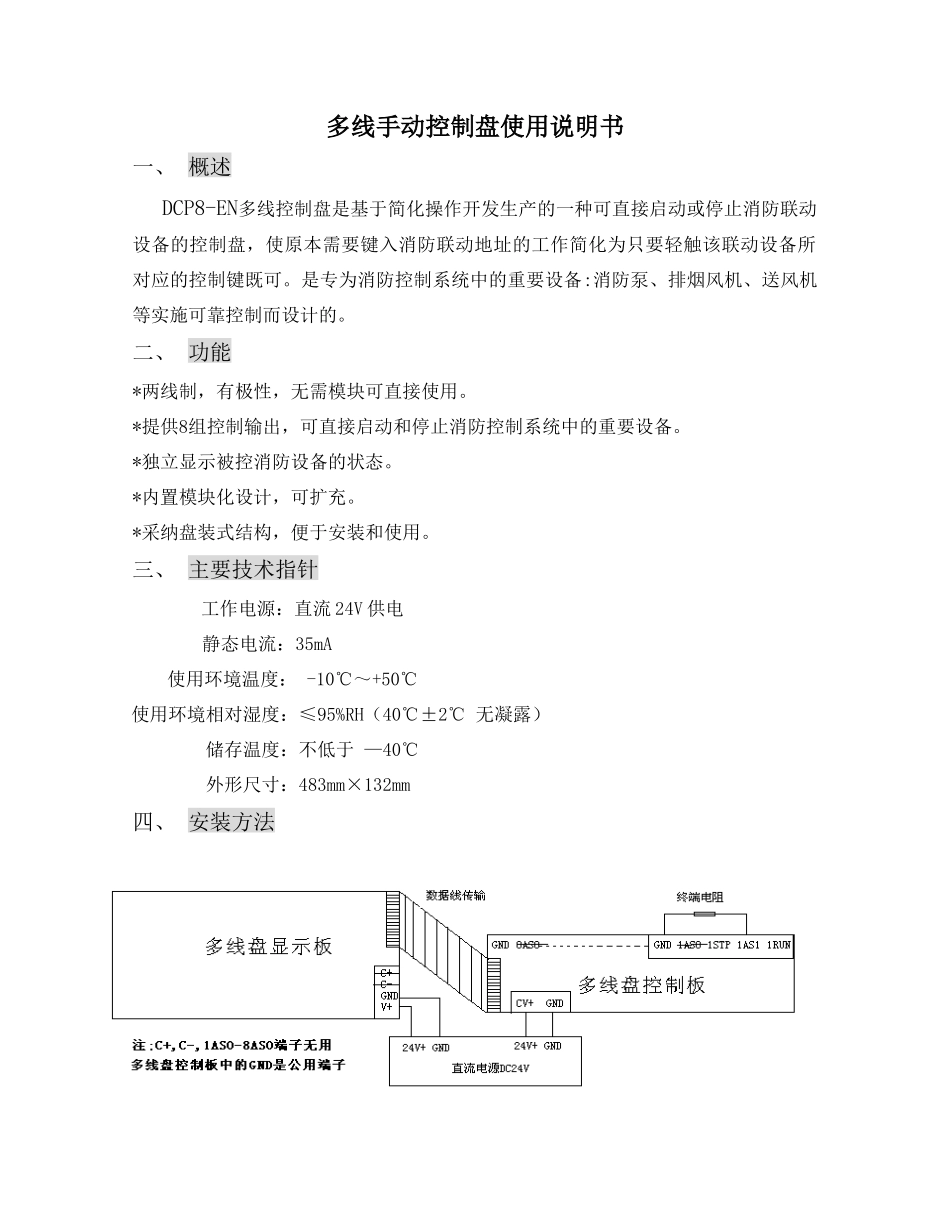

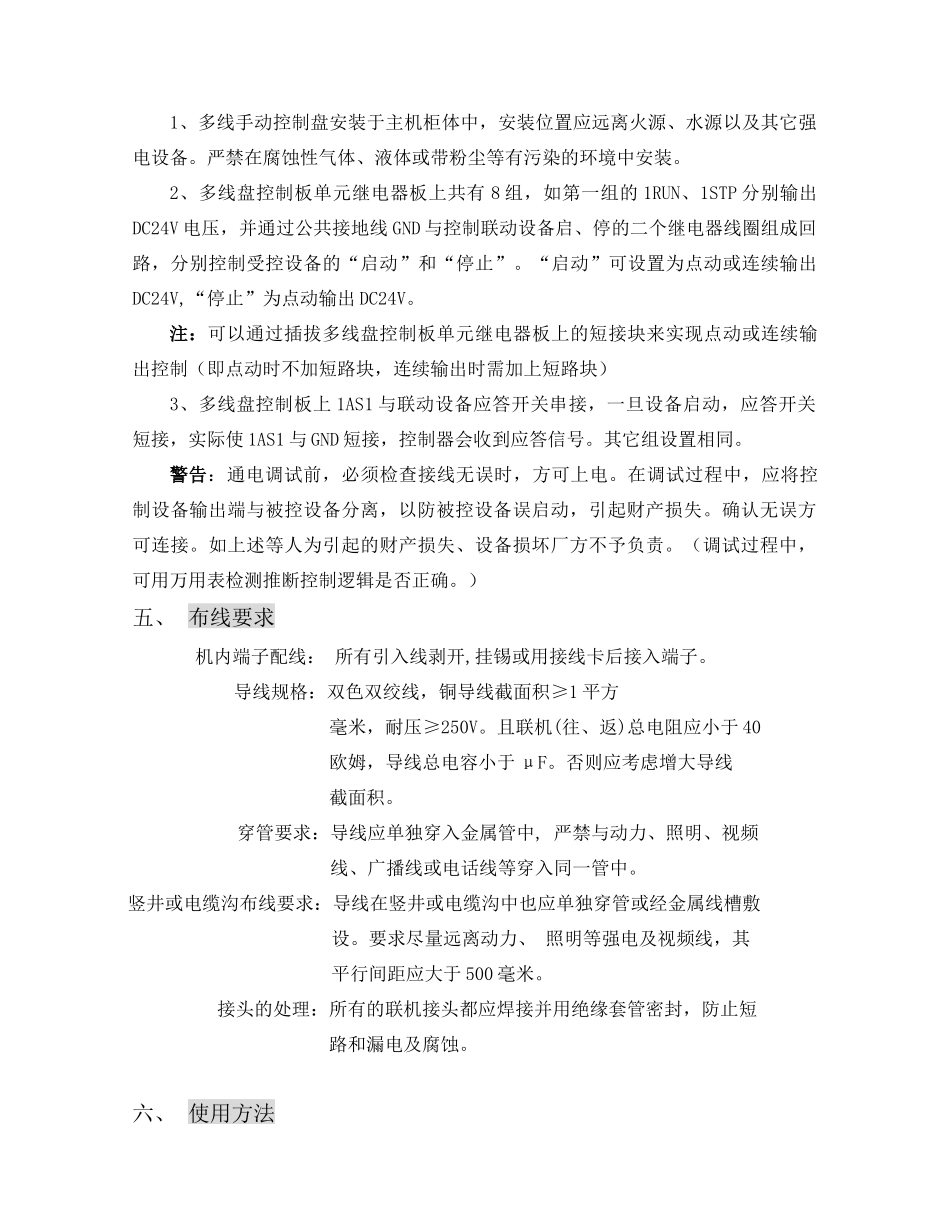

多线手动控制盘使用说明书一、 概述 DCP8-EN多线控制盘是基于简化操作开发生产的一种可直接启动或停止消防联动设备的控制盘,使原本需要键入消防联动地址的工作简化为只要轻触该联动设备所对应的控制键既可。是专为消防控制系统中的重要设备:消防泵、排烟风机、送风机等实施可靠控制而设计的。二、 功能*两线制,有极性,无需模块可直接使用。*提供8组控制输出,可直接启动和停止消防控制系统中的重要设备。*独立显示被控消防设备的状态。*内置模块化设计,可扩充。*采纳盘装式结构,便于安装和使用。三、 主要技术指针工作电源:直流 24V 供电静态电流:35mA使用环境温度: -10℃~+50℃使用环境相对湿度:≤95%RH(40℃±2℃ 无凝露)储存温度:不低于 —40℃外形尺寸:483mm×132mm四、 安装方法1、多线手动控制盘安装于主机柜体中,安装位置应远离火源、水源以及其它强电设备。严禁在腐蚀性气体、液体或带粉尘等有污染的环境中安装。2、多线盘控制板单元继电器板上共有 8 组,如第一组的 1RUN、1STP 分别输出DC24V 电压,并通过公共接地线 GND 与控制联动设备启、停的二个继电器线圈组成回路,分别控制受控设备的“启动”和“停止”。“启动”可设置为点动或连续输出DC24V,“停止”为点动输出 DC24V。注:可以通过插拔多线盘控制板单元继电器板上的短接块来实现点动或连续输出控制(即点动时不加短路块,连续输出时需加上短路块)3、多线盘控制板上 1AS1 与联动设备应答开关串接,一旦设备启动,应答开关短接,实际使 1AS1 与 GND 短接,控制器会收到应答信号。其它组设置相同。警告:通电调试前,必须检查接线无误时,方可上电。在调试过程中,应将控制设备输出端与被控设备分离,以防被控设备误启动,引起财产损失。确认无误方可连接。如上述等人为引起的财产损失、设备损坏厂方不予负责。(调试过程中,可用万用表检测推断控制逻辑是否正确。)五、 布线要求机内端子配线: 所有引入线剥开,挂锡或用接线卡后接入端子。导线规格:双色双绞线,铜导线截面积≥1 平方毫米,耐压≥250V。且联机(往、返)总电阻应小于 40欧姆,导线总电容小于 μF。否则应考虑增大导线截面积。穿管要求:导线应单独穿入金属管中, 严禁与动力、照明、视频线、广播线或电话线等穿入同一管中。 竖井或电缆沟布线要求:导线在竖井或电缆沟中也应单独穿管或经金属线槽敷设。要求尽量远离动力、 照明等强电及视频线,其平行间距应大于 ...
