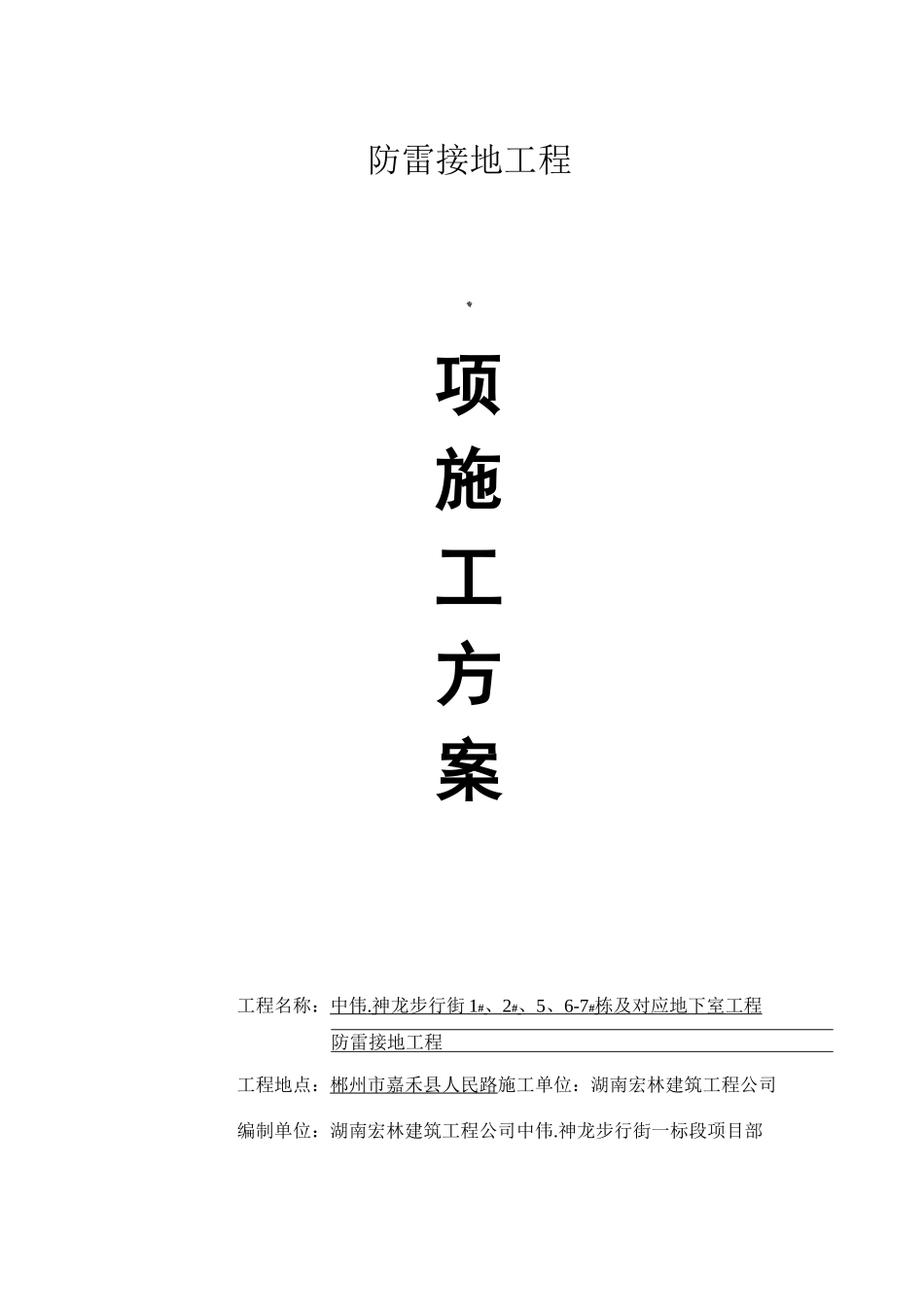

防雷接地工程专项施工方案

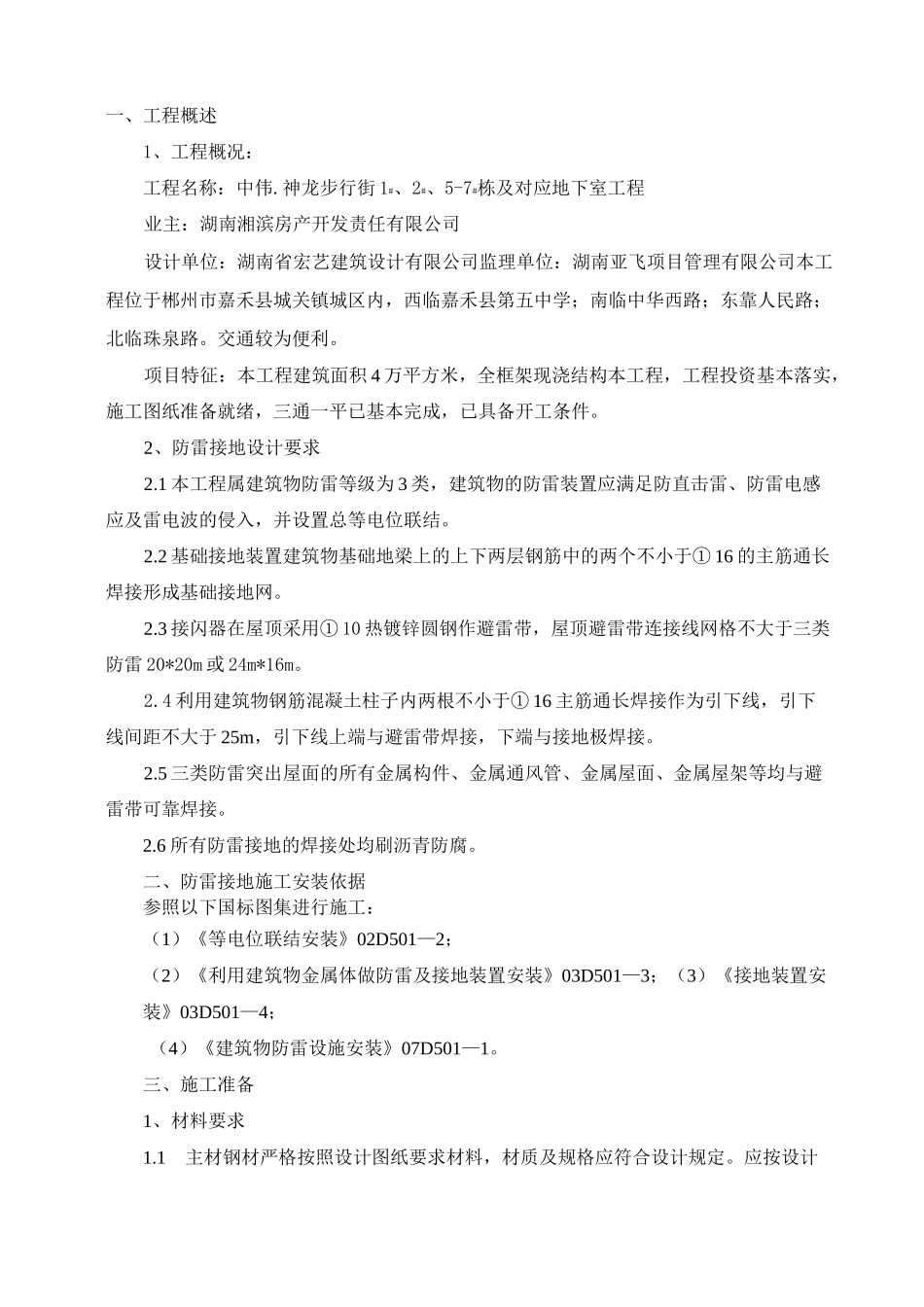

防雷接地工程专项施工方案工程名称：中伟 . 神龙步行街 1 # 、 2 # 、 5 、 6-7 # 栋及对应地下室工程 防雷接地工程工程地点：郴州市嘉禾县人民路施工单位：湖南宏林建筑工程公司编制单位：湖南宏林建筑工程公司中伟.神龙步行街一标段项目部一、工程概述1、工程概况：工程名称：中伟.神龙步行街 1#、2#、5-7#栋及对应地下室工程业主：湖南湘滨房产开发责任有限公司设计单位：湖南省宏艺建筑设计有限公司监理单位：湖南亚飞项目管理有限公司本工程位于郴州市嘉禾县城关镇城区内，西临嘉禾县第五中学；南临中华西路；东靠人民路；北临珠泉路。交通较为便利。项目特征：本工程建筑面积 4 万平方米，全框架现浇结构本工程，工程投资基本落实，施工图纸准备就绪，三通一平已基本完成，已具备开工条件。2、防雷接地设计要求2.1 本工程属建筑物防雷等级为 3 类，建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。2.2 基础接地装置建筑物基础地梁上的上下两层钢筋中的两个不小于① 16 的主筋通长焊接形成基础接地网。2.3 接闪器在屋顶采用① 10 热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于三类防雷 20*20m 或 24m*16m。2.4 利用建筑物钢筋混凝土柱子内两根不小于① 16 主筋通长焊接作为引下线，引下线间距不大于 25m，引下线上端与避雷带焊接，下端与接地极焊接。2.5 三类防雷突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。2.6 所有防雷接地的焊接处均刷沥青防腐。二、防雷接地施工安装依据参照以下国标图集进行施工：（1）《等电位联结安装》02D501—2；（2）《利用建筑物金属体做防雷及接地装置安装》03D501—3；（3）《接地装置安装》03D501—4；（4）《建筑物防雷设施安装》07D501—1。三、施工准备1、材料要求1.1主材钢材严格按照设计图纸要求材料，材质及规格应符合设计规定。应按设计要求采用热镀锌材料，产品应有材质检验证明及产品出厂合格证。1.2辅材有焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁剑，水泥等。2、主要工机具：2.1常用电工工具、焊机、切割机、磨光机等。2.2线坠、卷尺、绳、粉线袋、绞磨、紧线器、电锤、冲击钻、电焊机、电焊工具等。3、作业条件3.1土建专业已具备地下敷设接地装置的条件。3.2按设计位置清理好现场。3.3避雷网安装作业条件。3.3.1 接地体与引下线必须做完。3.3.2 屋面防雷利用主筋作引下线，需钢...
