35KV变电站验收资料

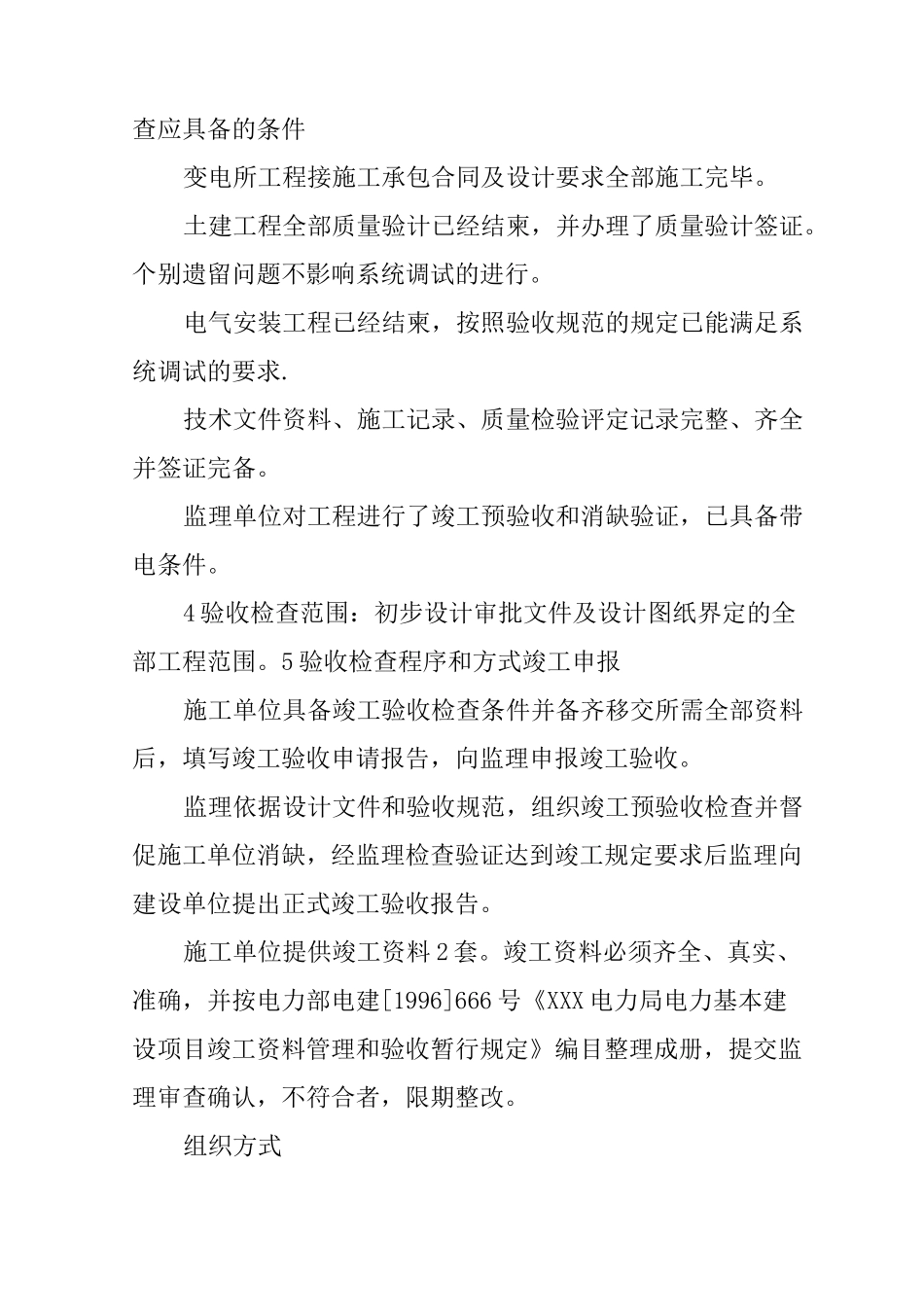

35KV 变电站验收资料35KV 变电所竣工验收检查大纲l 总则为确保 35kV 大化变电站工程的施工质量符合设计要求,根据《电力建设施工、验收及质量验评标准》，特制定本竣工验收检查大纲本大纲适用于验收 35KV 大化变电站工程进行投运前的验收检查。工程简介所区内包括：主控室及辅助建筑、35KV 屋外配电装置、主变、10kV 屋内配电装置室、电缆沟、独立避雷针、所区道路、围墙等。该工程建设单位为：设计单位为：施工单位为：监理单位为：2 验收检查依据《电气装置安装工程电气设备交接试验标准》；《继电保护及安全自动装置检验条例人原能源部《变电工程施工技术记录统一表格》；国家《建设管理文件汇编》的有关制度规定。经批准的工程设计文件设备制造标准防止电力生产事故的二十五项重点要求。《火力发电厂与变电所设计防火规范》。。《火灾自动报警系统施工及验收规范》。3 竣工验收检查应具备的条件变电所工程接施工承包合同及设计要求全部施工完毕。土建工程全部质量验计已经结柬，并办理了质量验计签证。个别遗留问题不影响系统调试的进行。电气安装工程已经结柬，按照验收规范的规定已能满足系统调试的要求.技术文件资料、施工记录、质量检验评定记录完整、齐全并签证完备。监理单位对工程进行了竣工预验收和消缺验证，已具备带电条件。4 验收检查范围：初步设计审批文件及设计图纸界定的全部工程范围。5 验收检查程序和方式竣工申报施工单位具备竣工验收检查条件并备齐移交所需全部资料后，填写竣工验收申请报告，向监理申报竣工验收。监理依据设计文件和验收规范，组织竣工预验收检查并督促施工单位消缺，经监理检查验证达到竣工规定要求后监理向建设单位提出正式竣工验收报告。施工单位提供竣工资料 2 套。竣工资料必须齐全、真实、准确，并按电力部电建[1996]666 号《XXX 电力局电力基本建设项目竣工资料管理和验收暂行规定》编目整理成册，提交监理审查确认，不符合者，限期整改。组织方式项目业主组织验收。验收工作小组的成员应建设单位、监理单位、设计单位、施工单位、生产运行等单位派员参加。验收检查内容分为现场实地检测和工程资料检查两个部分进行。施工单位负责做好验收检查的现场准备和迎检接待工作，提供相应的验收检查表格。电气安装施工单位按本大纲要求准备好有关图纸、技术文件、安装记录、调试记录、验评记录等料，提供相应的电气试验记录表。检查方式验收工作小组听取工程情况汇报施工单位汇报工程施工...
