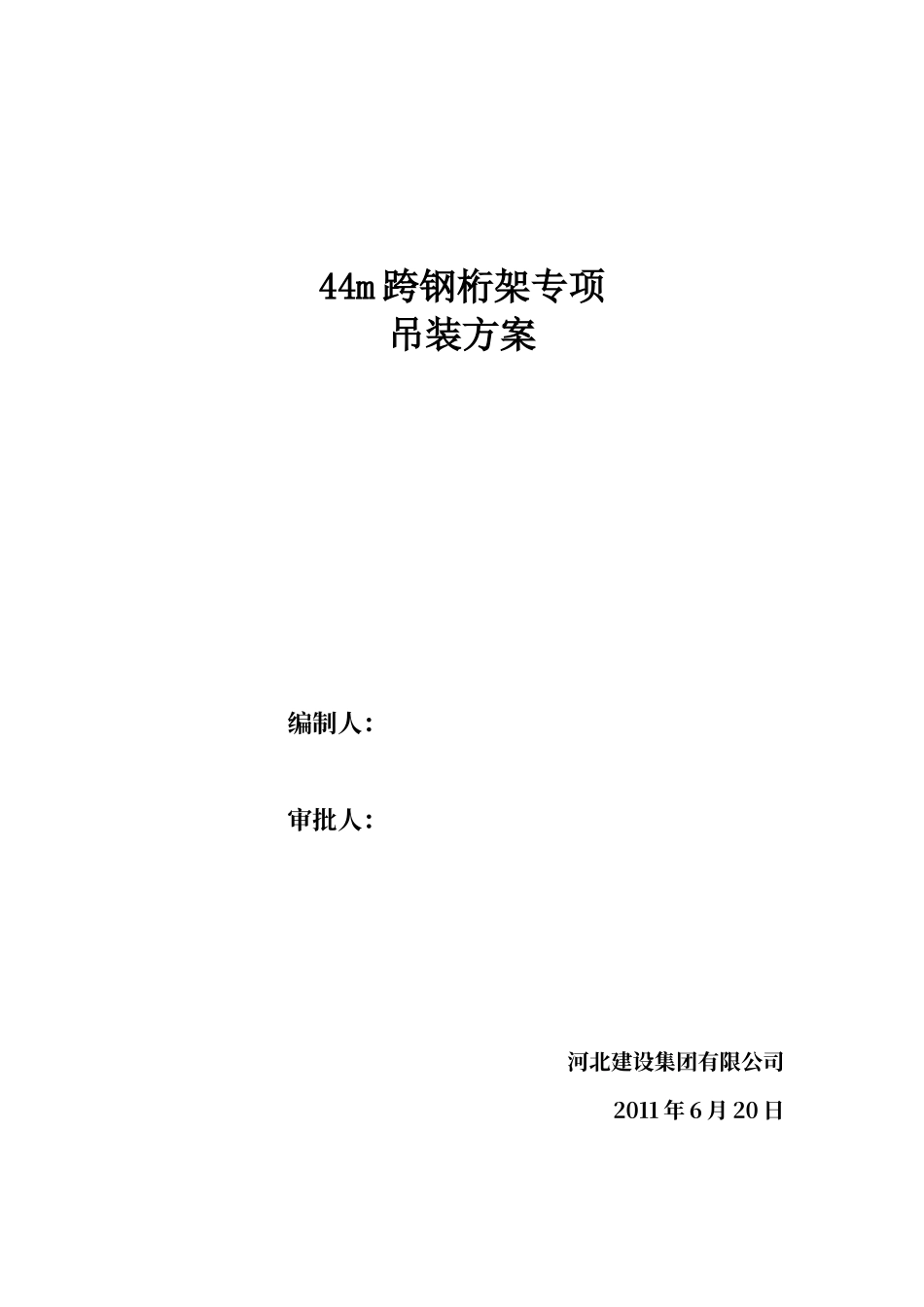

44m 跨钢桁架专项吊装方案编制人:审批人:河北建设集团有限公司2011 年 6 月 20 日★75~78 轴间钢结构的吊装钢结构吊装已经进行到 75-78 轴施工段,此施工段是横跨化工中路的一段大跨度的钢桁架的吊装。吊装跨度为 44 米是吊装难度最高、单体吊装时间最长的施工段,在施工中我单位将会采纳大吨位的吊装设备进行吊装,由于化工中路上的交通比较密集,为保证安全施工,在吊装时将会对化工中路进行选择型断路,计划断路时间为:2011 年 7 月 9 日--2011 年 7 月 10 日的某时段,具体断路时段根据天气情况我单位会提前两日提供给甲方及监理单位,断路时间内我方将会邀请当地的交通管理部门给予交通管理的支持,并通知相关企业单位车辆间断绕行。一、 桁架梁组拼及焊接1、做组装平台:组装平台要搭做牢固,搭好后要测平,以保证组装人员的安全和组装构件的精度。2、组装前,零部件应经检查合格,连接接触面和沿焊缝边缘每边30~50mm 范围内的铁锈、毛刺、污垢、水渍等要清除洁净。3、板材、型材的拼接,应在组装前进行,构件的组装在部件组装、焊接、矫正后进行,拼接时腹板及翼缘拼接焊缝间距应不大于200mm,并在组装前完成。翼缘板只允许横向拼接。4、组装时采纳螺丝夹或卡具夹紧固定,同时要考虑焊接收缩量,对全熔透焊缝可用临时垫板以保证间隙,定位焊所采纳的焊接材料型号,应与焊件材质相匹配,焊缝厚度不亦超过设计焊缝厚度的2/3,焊缝长度不小于 25mm,定位焊位置应布置在焊道以内,并应由持合格证的焊工施焊,所用焊条与正式用焊条相同。5、施焊的焊工必须持有焊工合格证,严禁无证上岗操作,焊工停焊时间超过 6 个月,需重新考核上岗;结构件的所有焊缝必须严格根据焊接工艺评定报告所制定的焊接工艺指导书进行。6、焊丝、焊条在使用前须清除油垢、铁锈,焊条、焊剂使用前按产品说明书规定的烘焙时间和规定进行烘焙,并要求有烘焙记录。焊接时,不得使用焊皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。低氢型焊条经烘焙后放入保温箱内,随取随用。7、施焊前,选择合理的焊接方式和焊接顺序,对称施焊,以达到减少焊接变形和焊接应力的目的。同时焊工复查焊件接头质量和焊区的处理情况,如不符合要求,需经维修合格方可施焊。8、施焊时,构件焊缝两端应配置引弧板和引出板,其材质和坡口形式应与被焊工件相同,引弧和引出的焊缝长度:埋弧焊应大于50mm,手工焊及气体保护焊应大于 20mm。焊接完成后应...
