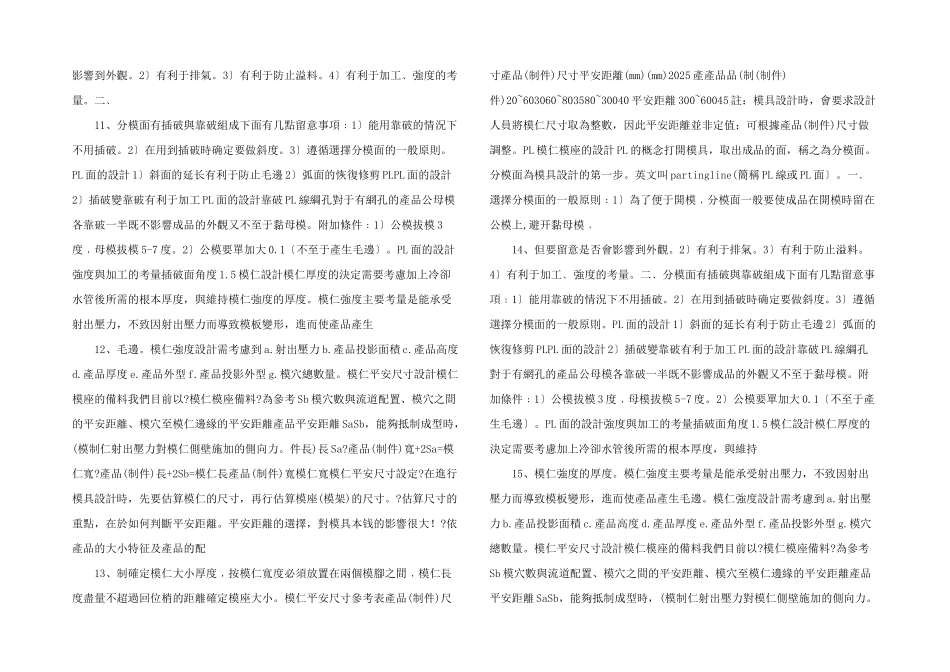

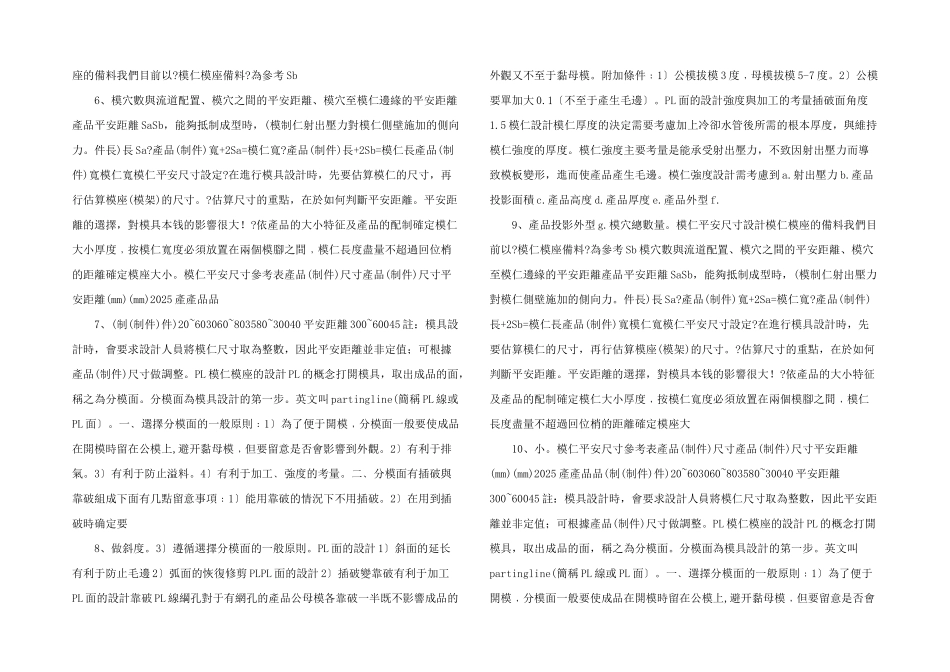

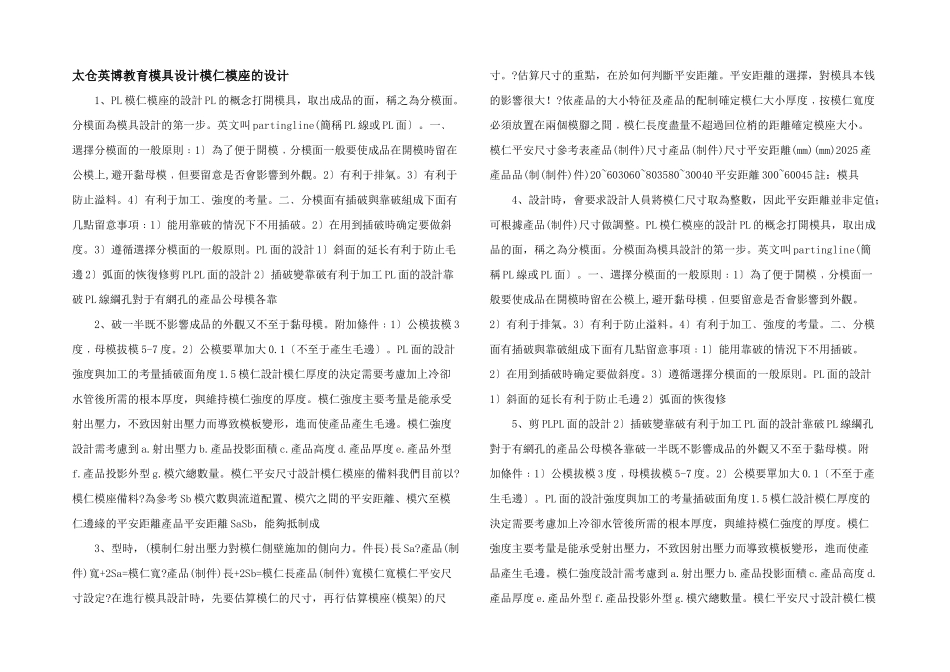

太仓英博教育模具设计模仁模座的设计 1、PL 模仁模座的設計 PL 的概念打開模具，取出成品的面，稱之為分模面。分模面為模具設計的第一步。英文叫 partingline(簡稱 PL 線或 PL 面〕。一﹑選擇分模面的一般原則﹕1〕為了便于開模﹐分模面一般要使成品在開模時留在公模上,避开黏母模﹐但要留意是否會影響到外觀。2〕有利于排氣。3〕有利于防止溢料。4〕有利于加工﹑強度的考量。二﹑分模面有插破與靠破組成下面有几點留意事項﹕1〕能用靠破的情況下不用插破。2〕在用到插破時确定要做斜度。3〕遵循選擇分模面的一般原則。PL 面的設計 1〕斜面的延长有利于防止毛邊 2〕弧面的恢復修剪 PLPL 面的設計 2〕插破變靠破有利于加工 PL 面的設計靠破 PL 線綱孔對于有網孔的產品公母模各靠 2、破一半既不影響成品的外觀又不至于黏母模。附加條件﹕1〕公模拔模 3度﹐母模拔模 5-7 度。2〕公模要單加大 0.1〔不至于產生毛邊〕。PL 面的設計強度與加工的考量插破面角度 1.5 模仁設計模仁厚度的決定需要考慮加上冷卻水管後所需的根本厚度，與維持模仁強度的厚度。模仁強度主要考量是能承受射出壓力，不致因射出壓力而導致模板變形，進而使產品產生毛邊。模仁強度設計需考慮到 a.射出壓力 b.產品投影面積 c.產品高度 d.產品厚度 e.產品外型f.產品投影外型 g.模穴總數量。模仁平安尺寸設計模仁模座的備料我們目前以?模仁模座備料?為參考 Sb 模穴數與流道配置、模穴之間的平安距離、模穴至模仁邊緣的平安距離產品平安距離 SaSb，能夠抵制成 3、型時，(模制仁射出壓力對模仁側壁施加的側向力。件長)長 Sa?產品(制件)寬+2Sa=模仁寬?產品(制件)長+2Sb=模仁長產品(制件)寬模仁寬模仁平安尺寸設定?在進行模具設計時，先要估算模仁的尺寸，再行估算模座(模架)的尺寸。?估算尺寸的重點，在於如何判斷平安距離。平安距離的選擇，對模具本钱的影響很大！?依產品的大小特征及產品的配制確定模仁大小厚度﹐按模仁寬度必須放置在兩個模腳之間﹐模仁長度盡量不超過回位梢的距離確定模座大小。模仁平安尺寸參考表產品(制件)尺寸產品(制件)尺寸平安距離(mm)(mm)2025 產產品品(制(制件)件)20~603060~803580~30040 平安距離 300~60045 註：模具 4、設計時，會要求設計人員將模仁尺寸取為整數，因此平安距離並非定值；可根據產品(制件)尺寸做調整。PL 模仁模座的設計 PL 的概念打開模具，取出成品的面，稱之為分模面。分模面為模具設計的...
