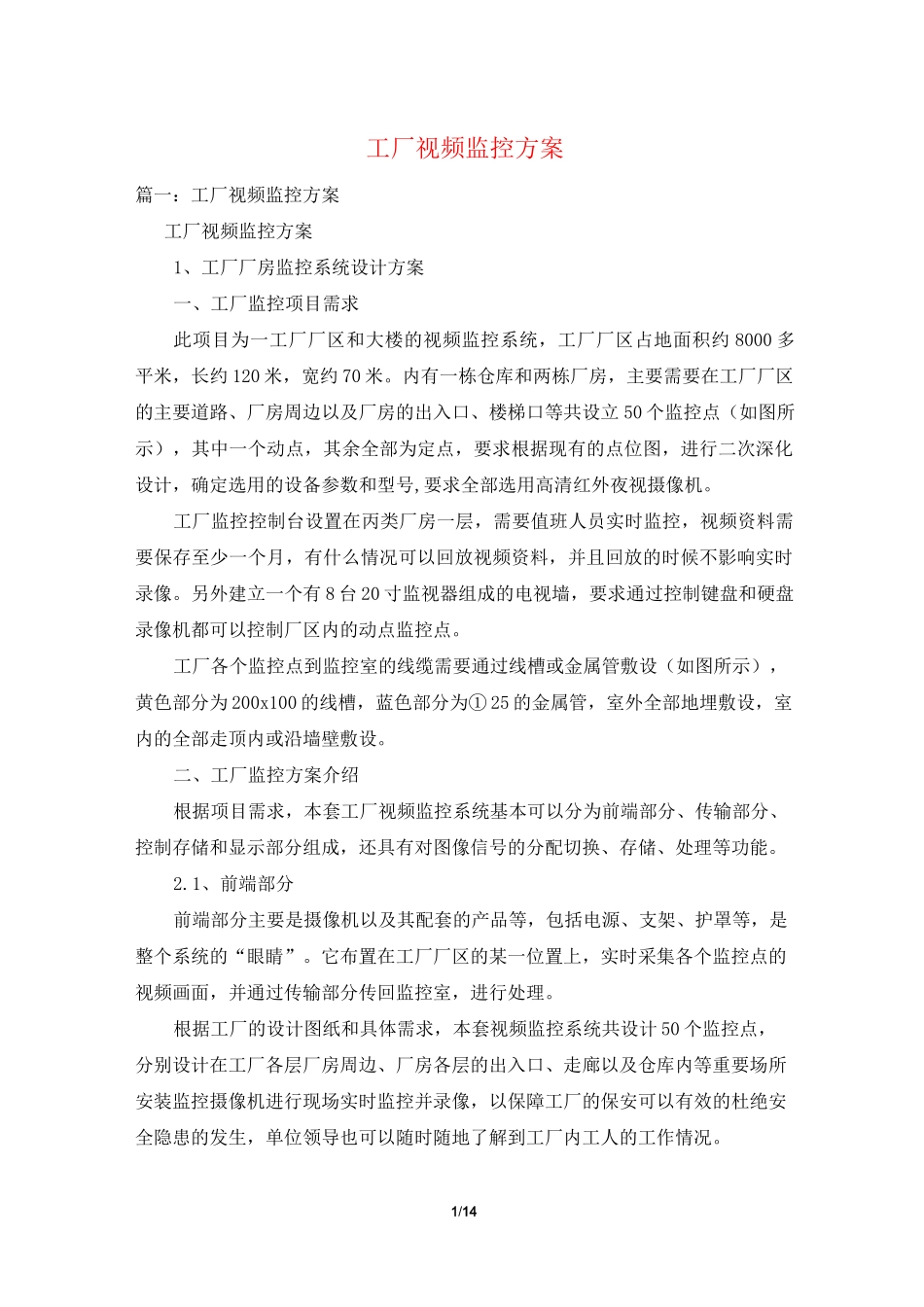

1/14工厂视频监控方案篇一：工厂视频监控方案工厂视频监控方案1、工厂厂房监控系统设计方案一、工厂监控项目需求此项目为一工厂厂区和大楼的视频监控系统，工厂厂区占地面积约 8000 多平米，长约 120 米，宽约 70 米。内有一栋仓库和两栋厂房，主要需要在工厂厂区的主要道路、厂房周边以及厂房的出入口、楼梯口等共设立 50 个监控点（如图所示），其中一个动点，其余全部为定点，要求根据现有的点位图，进行二次深化设计，确定选用的设备参数和型号,要求全部选用高清红外夜视摄像机。工厂监控控制台设置在丙类厂房一层，需要值班人员实时监控，视频资料需要保存至少一个月，有什么情况可以回放视频资料，并且回放的时候不影响实时录像。另外建立一个有 8 台 20 寸监视器组成的电视墙，要求通过控制键盘和硬盘录像机都可以控制厂区内的动点监控点。工厂各个监控点到监控室的线缆需要通过线槽或金属管敷设（如图所示），黄色部分为 200x100 的线槽，蓝色部分为① 25 的金属管，室外全部地埋敷设，室内的全部走顶内或沿墙壁敷设。二、工厂监控方案介绍根据项目需求，本套工厂视频监控系统基本可以分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。2.1、前端部分前端部分主要是摄像机以及其配套的产品等，包括电源、支架、护罩等，是整个系统的“眼睛”。它布置在工厂厂区的某一位置上，实时采集各个监控点的视频画面，并通过传输部分传回监控室，进行处理。根据工厂的设计图纸和具体需求，本套视频监控系统共设计 50 个监控点，分别设计在工厂各层厂房周边、厂房各层的出入口、走廊以及仓库内等重要场所安装监控摄像机进行现场实时监控并录像，以保障工厂的保安可以有效的杜绝安全隐患的发生，单位领导也可以随时随地了解到工厂内工人的工作情况。2/14三、本工厂的前端设备分布情况以及设备选型如下：厂区内共设计安装 12 个监控点，全部为室外监控，主要监看道路以及厂房、库房周边，设计一个动点，11 个定点。其中在工厂西侧停车场旁边安装一只高清红外高速球，型号为 KV-C8807R-A，其内置 300 倍一体化变焦镜头，自带 150 米的红外灯，白天为彩色，晚上自动转换为黑白，并且自动启动红外灯进行补光可360°连续旋转，方便快速跟踪可疑的人员和车辆；具有 128 个预置位，可以快速监看重要位置；内置风扇和加热装置，适合于安装在室外，全天候工作。其余的11 个定点摄像...
