实验三偏光、暗场在金相分析中的应用

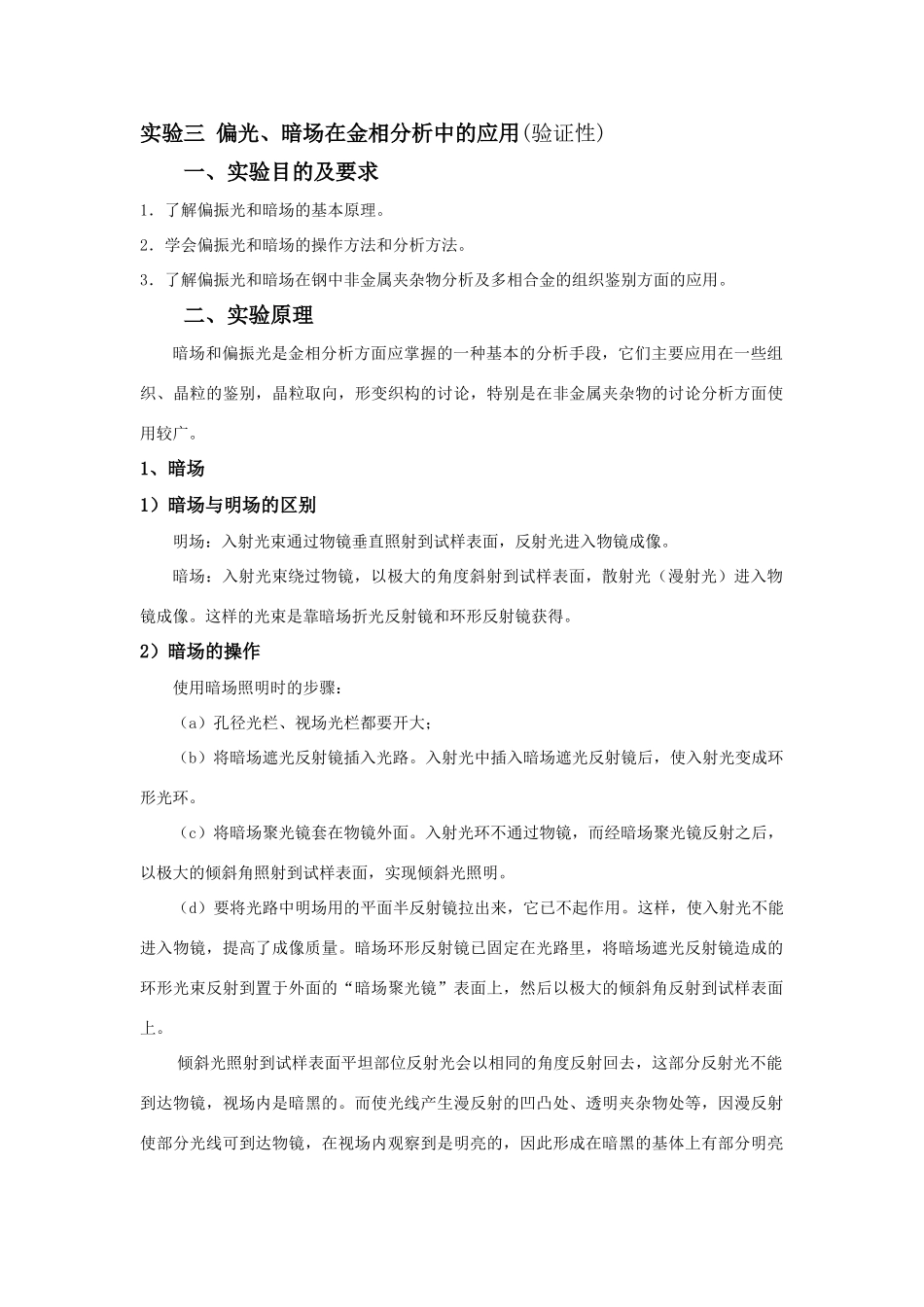

实验三偏光、暗场在金相分析中的应用_第1页
1/6

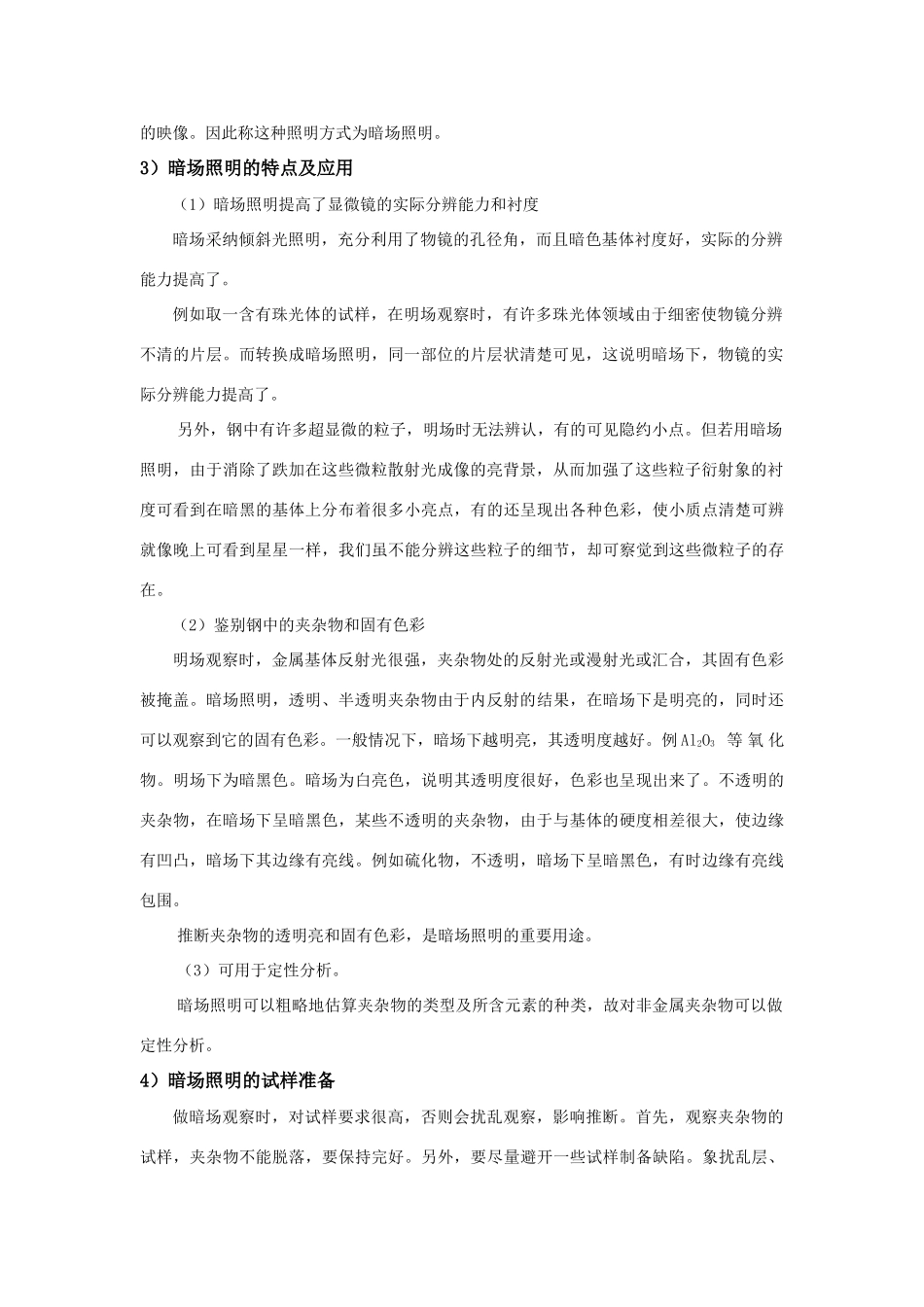

实验三偏光、暗场在金相分析中的应用_第2页
2/6

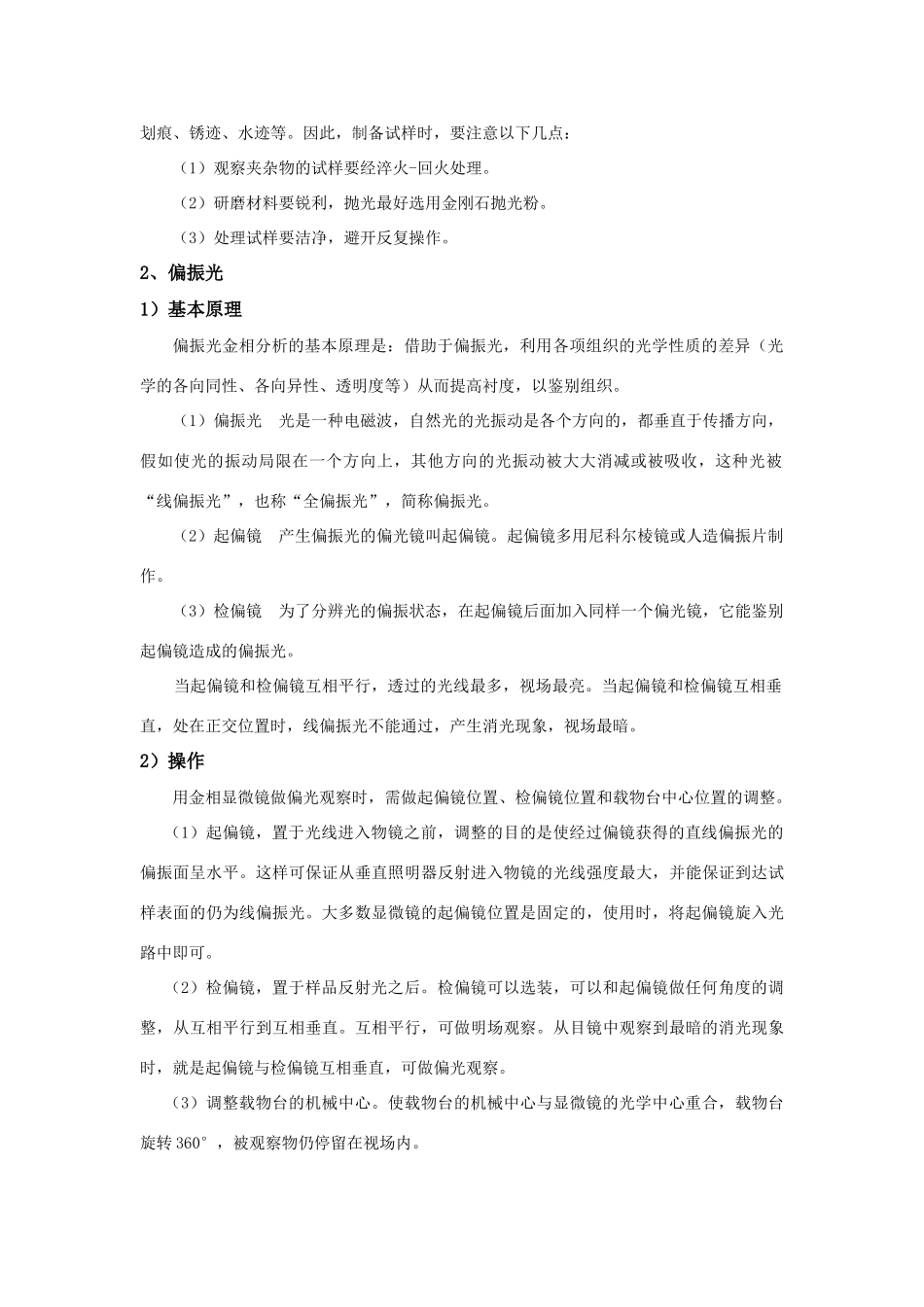

实验三偏光、暗场在金相分析中的应用_第3页
3/6
实验三 偏光、暗场在金相分析中的应用(验证性)一、实验目的及要求1.了解偏振光和暗场的基本原理。2.学会偏振光和暗场的操作方法和分析方法。3.了解偏振光和暗场在钢中非金属夹杂物分析及多相合金的组织鉴别方面的应用。二、实验原理暗场和偏振光是金相分析方面应掌握的一种基本的分析手段,它们主要应用在一些组织、晶粒的鉴别,晶粒取向,形变织构的讨论,特别是在非金属夹杂物的讨论分析方面使用较广。1、暗场1)暗场与明场的区别明场:入射光束通过物镜垂直照射到试样表面,反射光进入物镜成像。暗场:入射光束绕过物镜,以极大的角度斜射到试样表面,散射光(漫射光)进入物镜成像。这样的光束是靠暗场折光反射镜和环形反射镜获得。2)暗场的操作使用暗场照明时的步骤:(a)孔径光栏、视场光栏都要开大;(b)将暗场遮光反射镜插入光路。入射光中插入暗场遮光反射镜后,使入射光变成环形光环。(c)将暗场聚光镜套在物镜外面。入射光环不通过物镜,而经暗场聚光镜反射之后,以极大的倾斜角照射到试样表面,实现倾斜光照明。(d)要将光路中明场用的平面半反射镜拉出来,它已不起作用。这样,使入射光不能进入物镜,提高了成像质量。暗场环形反射镜已固定在光路里,将暗场遮光反射镜造成的环形光束反射到置于外面的“暗场聚光镜”表面上,然后以极大的倾斜角反射到试样表面上。倾斜光照射到试样表面平坦部位反射光会以相同的角度反射回去,这部分反射光不能到达物镜,视场内是暗黑的。而使光线产生漫反射的凹凸处、透明夹杂物处等,因漫反射使部分光线可到达物镜,在视场内观察到是明亮的,因此形成在暗黑的基体上有部分明亮的映像。因此称这种照明方式为暗场照明。3)暗场照明的特点及应用(1)暗场照明提高了显微镜的实际分辨能力和衬度暗场采纳倾斜光照明,充分利用了物镜的孔径角,而且暗色基体衬度好,实际的分辨能力提高了。例如取一含有珠光体的试样,在明场观察时,有许多珠光体领域由于细密使物镜分辨不清的片层。而转换成暗场照明,同一部位的片层状清楚可见,这说明暗场下,物镜的实际分辨能力提高了。另外,钢中有许多超显微的粒子,明场时无法辨认,有的可见隐约小点。但若用暗场照明,由于消除了跌加在这些微粒散射光成像的亮背景,从而加强了这些粒子衍射象的衬度可看到在暗黑的基体上分布着很多小亮点,有的还呈现出各种色彩,使小质点清楚可辨就像晚上可看到星星一样,我们虽不能分辨这些粒子的细节,却可察觉到这些微粒...
