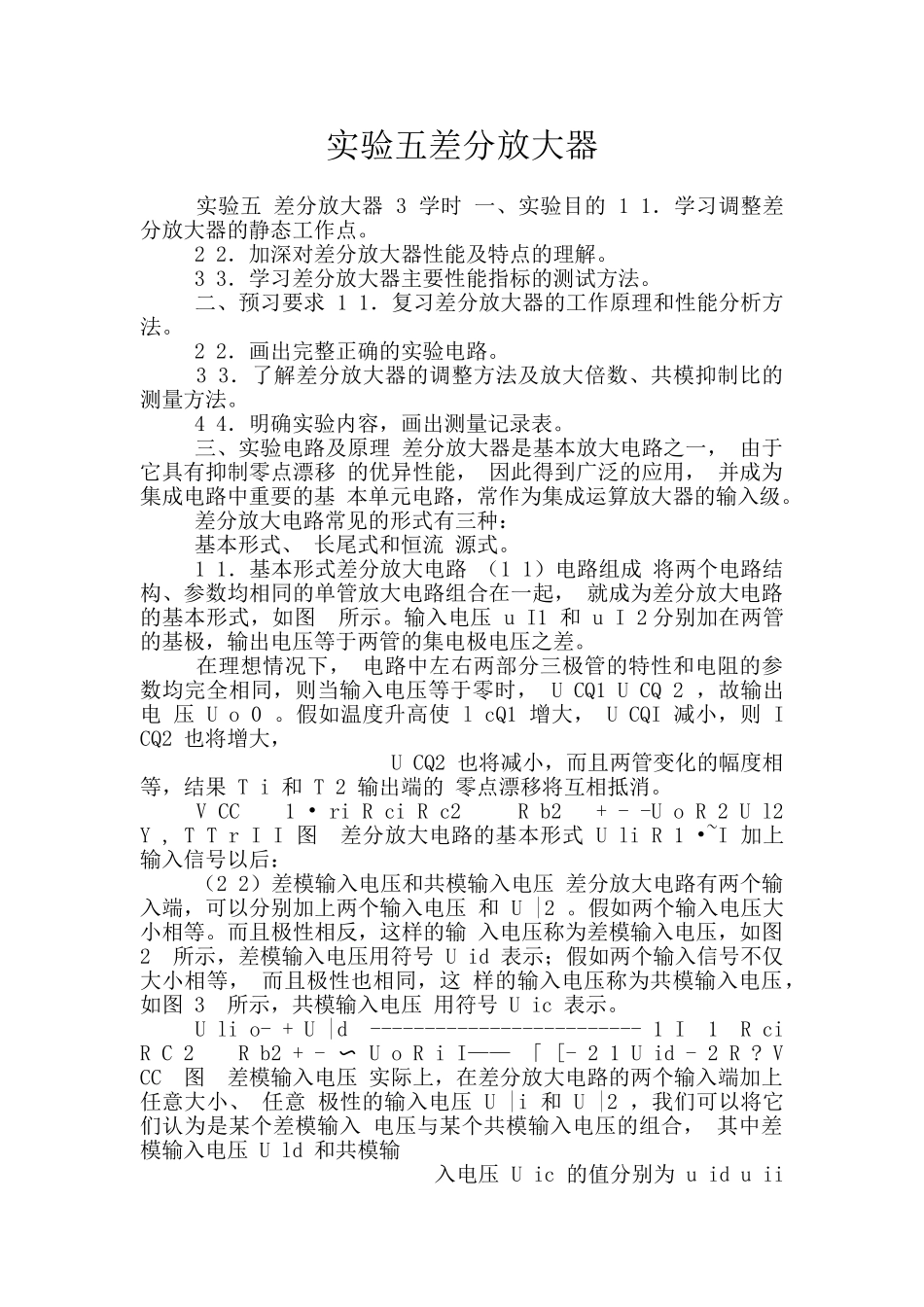

实验五差分放大器_第1页
1/7

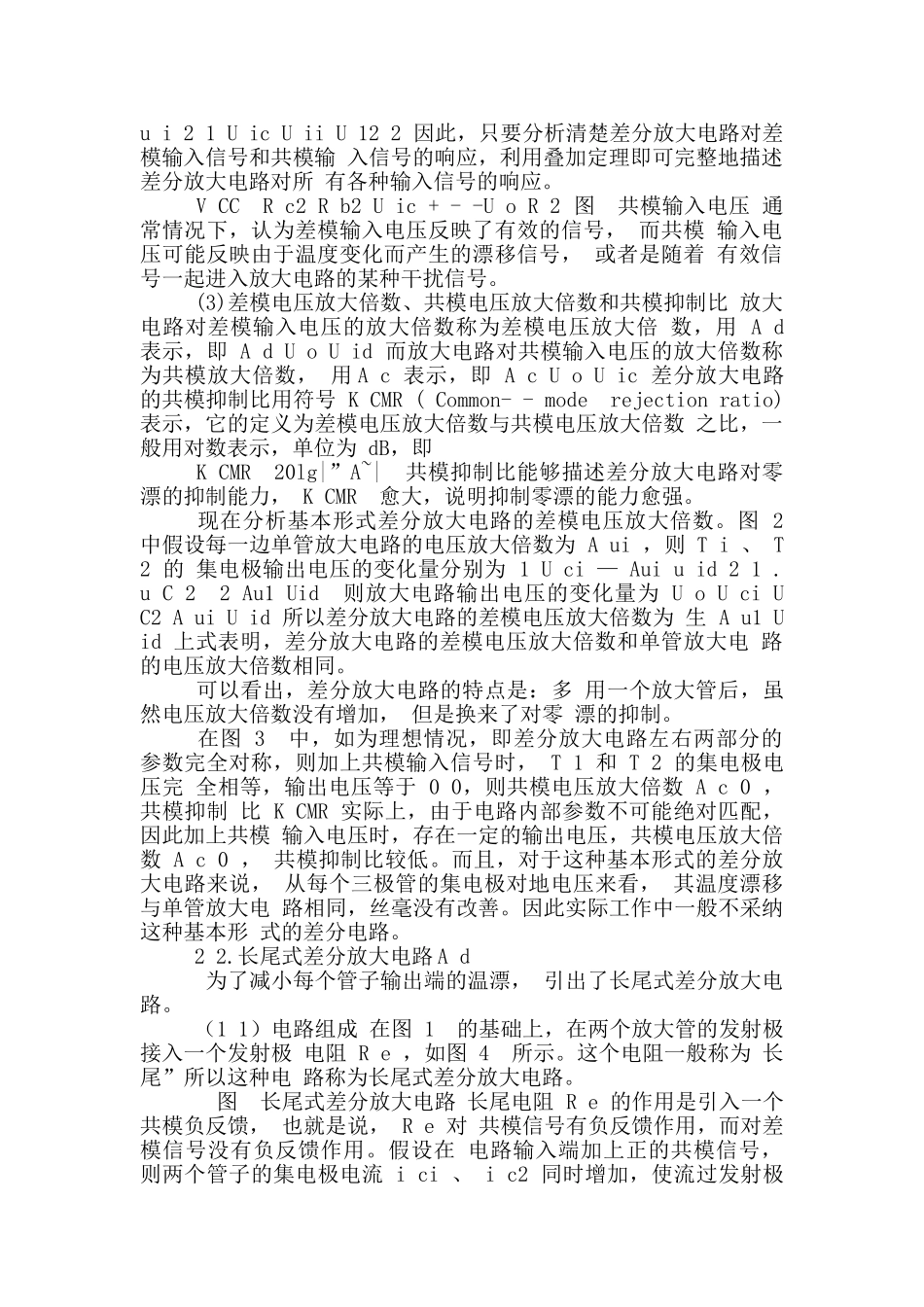

实验五差分放大器_第2页
2/7

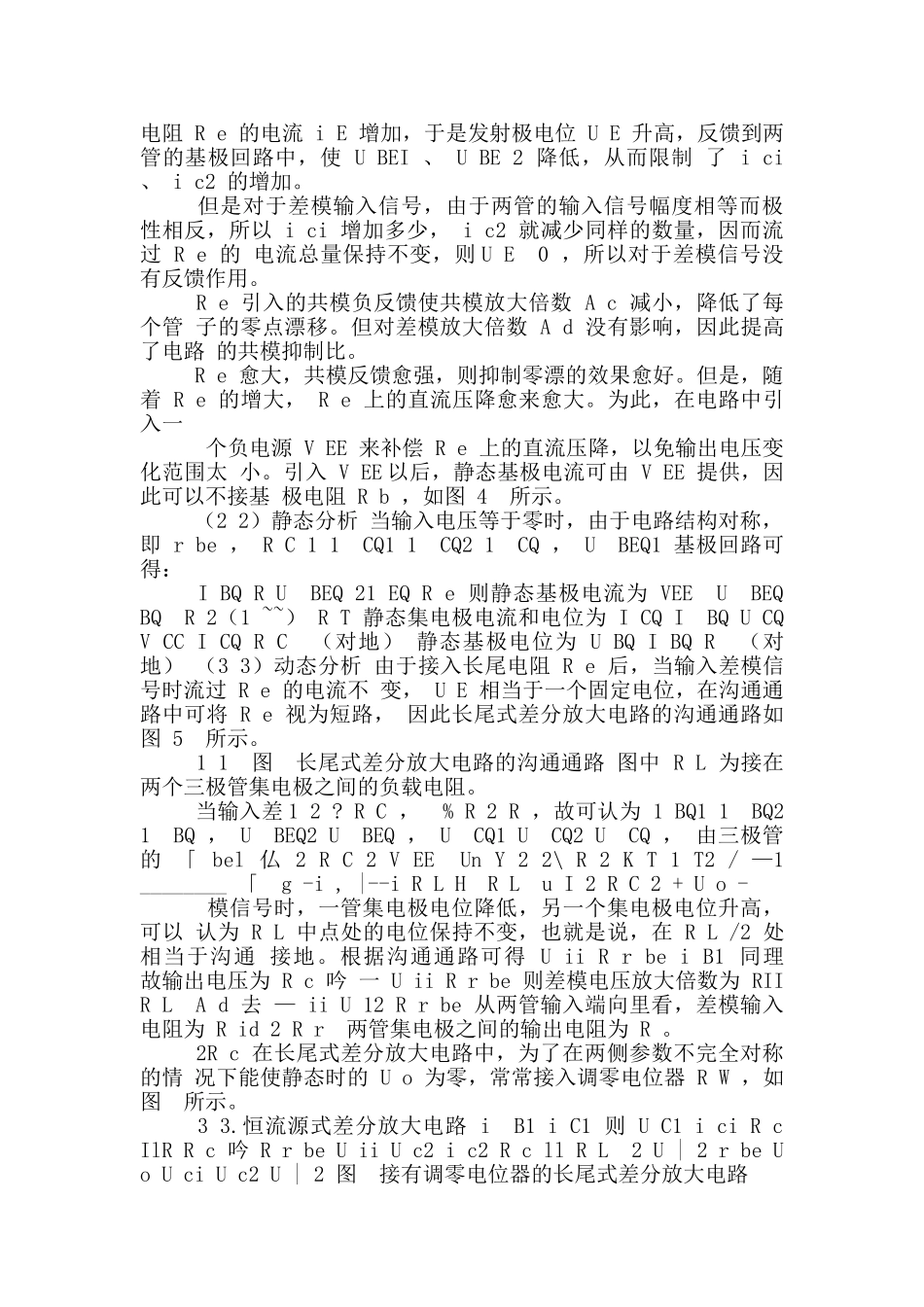

实验五差分放大器_第3页
3/7
实验五差分放大器 实验五 差分放大器 3 学时 一、实验目的 1 1.学习调整差分放大器的静态工作点。 2 2.加深对差分放大器性能及特点的理解。 3 3.学习差分放大器主要性能指标的测试方法。 二、预习要求 1 1.复习差分放大器的工作原理和性能分析方法。 2 2.画出完整正确的实验电路。 3 3.了解差分放大器的调整方法及放大倍数、共模抑制比的 测量方法。 4 4.明确实验内容,画出测量记录表。 三、实验电路及原理 差分放大器是基本放大电路之一, 由于它具有抑制零点漂移 的优异性能, 因此得到广泛的应用, 并成为集成电路中重要的基 本单元电路,常作为集成运算放大器的输入级。 差分放大电路常见的形式有三种: 基本形式、 长尾式和恒流 源式。 1 1.基本形式差分放大电路 (1 1)电路组成 将两个电路结构、参数均相同的单管放大电路组合在一起, 就成为差分放大电路的基本形式,如图 所示。输入电压 u I1 和 u I 2 分别加在两管的基极,输出电压等于两管的集电极电压之差。 在理想情况下, 电路中左右两部分三极管的特性和电阻的参 数均完全相同,则当输入电压等于零时, U CQ1 U CQ 2 ,故输出电 压 U o 0 。假如温度升高使 l cQ1 增大, U CQI 减小,则 I CQ2 也将增大, U CQ2 也将减小,而且两管变化的幅度相等,结果 T i 和 T 2 输出端的 零点漂移将互相抵消。 V CC 1 • ri R ci R c2 R b2 + - -U o R 2 U l2 Y , T T r I I 图 差分放大电路的基本形式 U li R 1 •~I 加上输入信号以后: (2 2)差模输入电压和共模输入电压 差分放大电路有两个输入端,可以分别加上两个输入电压 和 U |2 。假如两个输入电压大小相等。而且极性相反,这样的输 入电压称为差模输入电压,如图 2 所示,差模输入电压用符号 U id 表示;假如两个输入信号不仅大小相等, 而且极性也相同,这 样的输入电压称为共模输入电压,如图 3 所示,共模输入电压 用符号 U ic 表示。 U li o- + U |d ------------------------- 1 I 1 R ci R C 2 R b2 + - 〜 U o R i I—— 「 [- 2 1 U id - 2 R ? V CC 图 差模输入电压 实际上,在差分放大电路的两个输入端加上任意大小、 任意 极性的输入电压 U |i 和 U |2 ,我们可以将它们认为是某个差模输入 电压与某个共模输入电压的...
