室内供热管道安装工艺标准介绍

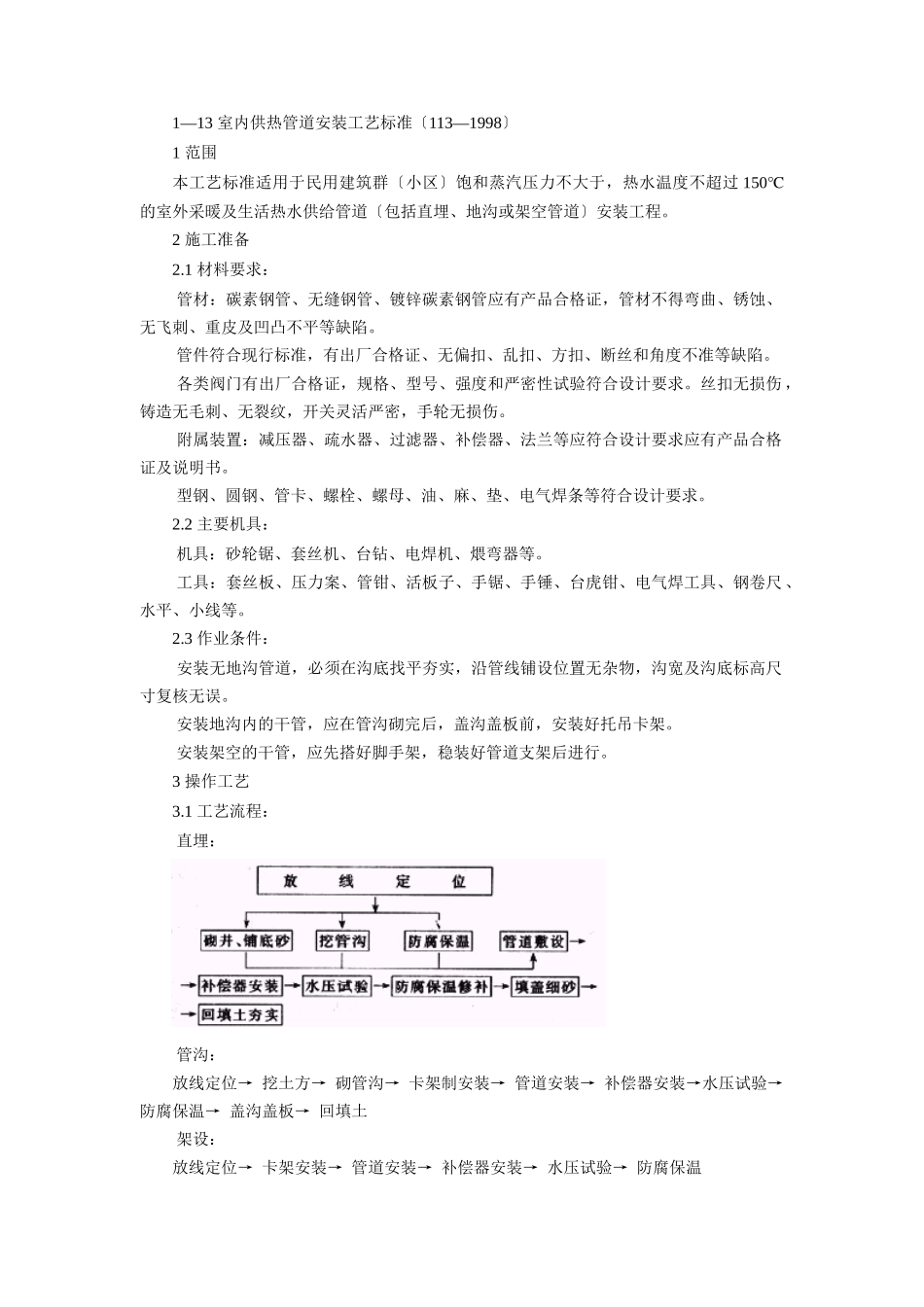

1—13 室内供热管道安装工艺标准〔113—1998〕1 范围本工艺标准适用于民用建筑群〔小区〕饱和蒸汽压力不大于，热水温度不超过 150℃的室外采暖及生活热水供给管道〔包括直埋、地沟或架空管道〕安装工程。2 施工准备2.1 材料要求： 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤 ，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。2.2 主要机具： 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺 、水平、小线等。2.3 作业条件： 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。 安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。 安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。3 操作工艺3.1 工艺流程： 直埋： 管沟：放线定位→ 挖土方→ 砌管沟→ 卡架制安装→ 管道安装→ 补偿器安装→水压试验→ 防腐保温→ 盖沟盖板→ 回填土 架设：放线定位→ 卡架安装→ 管道安装→ 补偿器安装→ 水压试验→ 防腐保温3.2 直埋管道安装： 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持～1m 的距离，沟底要求打平夯实，以防止管道弯曲受力不均。 管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。 管道应先在沟边进行分段焊接，每段长度在 25～35m 范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为防止管道弯曲，拉绳不得少于两条，沟内不得站人。 沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。 阀门、配件、补...
