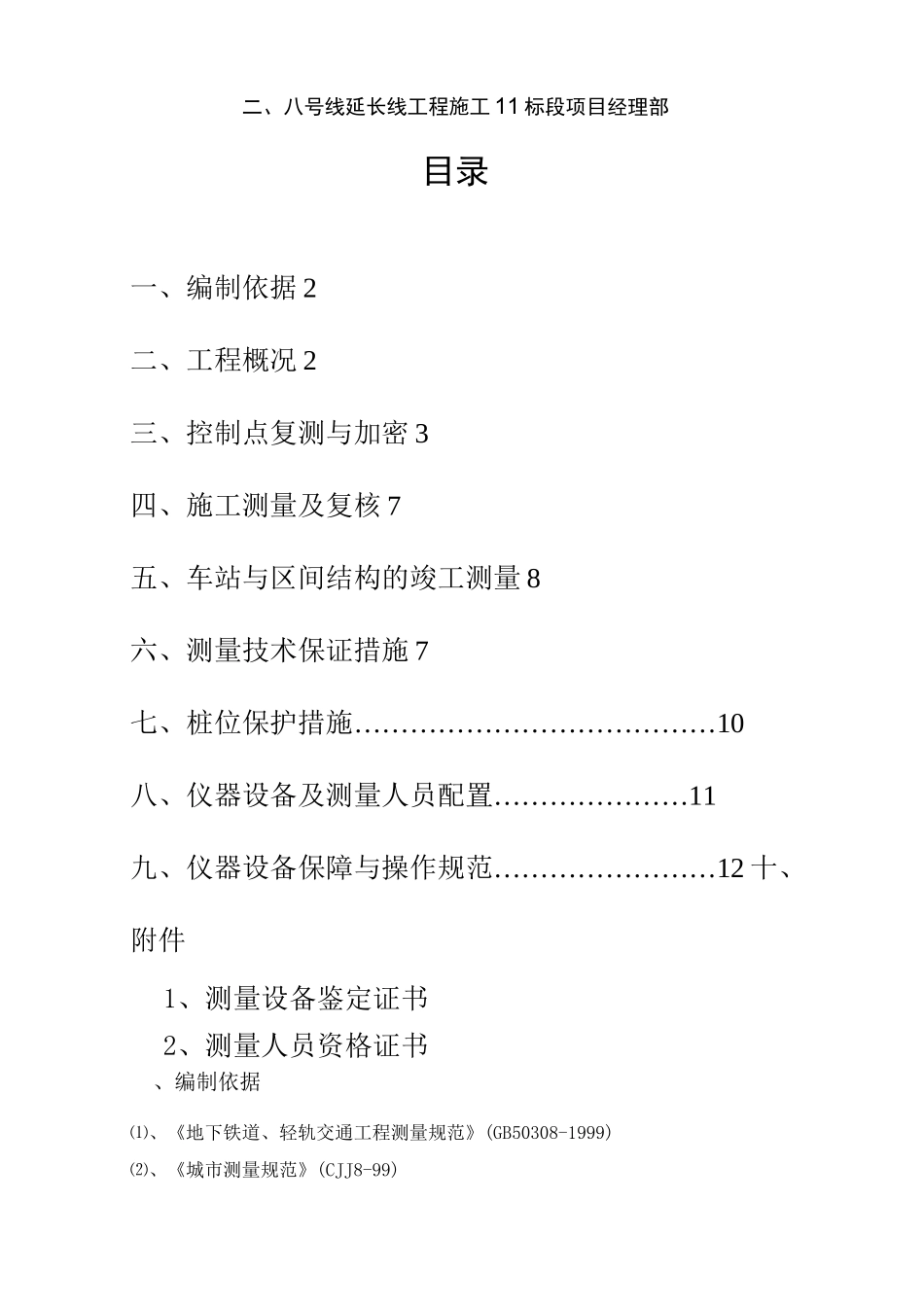

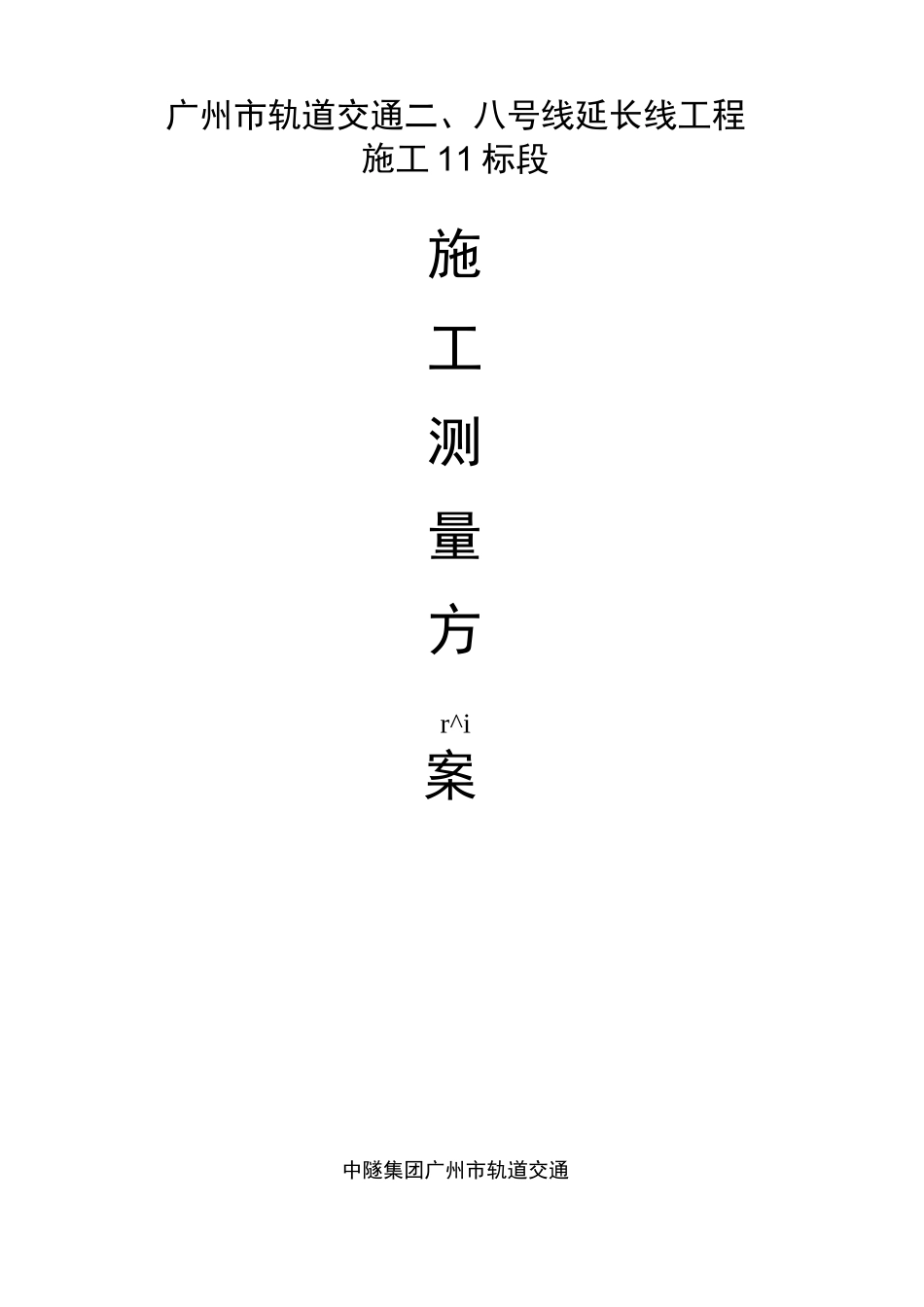

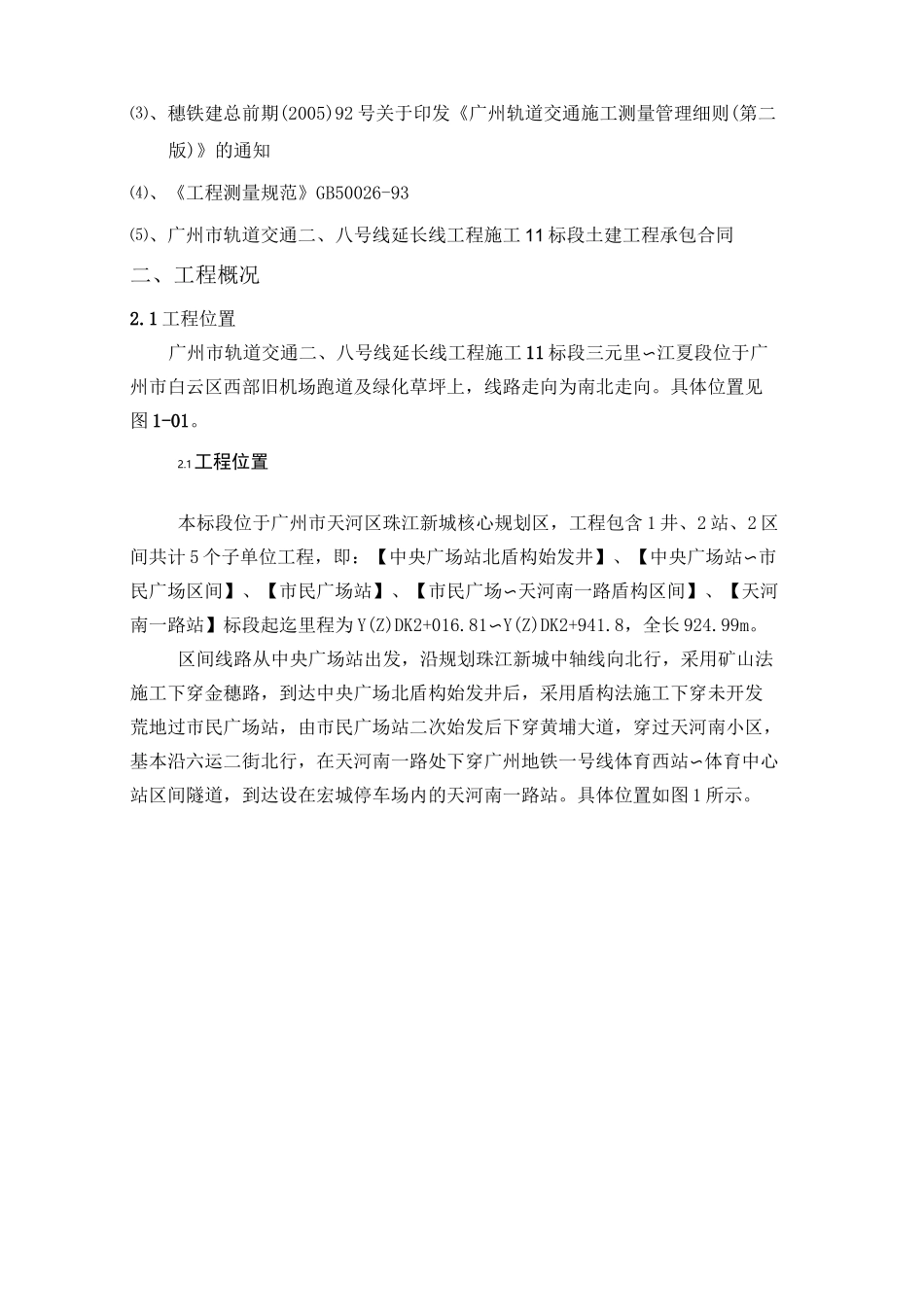

广州市轨道交通二、八号线延长线工程施工 11 标段施工测量方r^i案中隧集团广州市轨道交通二、八号线延长线工程施工 11 标段项目经理部目录一、编制依据 2二、工程概况 2三、控制点复测与加密 3四、施工测量及复核 7五、车站与区间结构的竣工测量 8六、测量技术保证措施 7七、桩位保护措施…………………………………10八、仪器设备及测量人员配置…………………11九、仪器设备保障与操作规范……………………12 十、附件1、测量设备鉴定证书2、测量人员资格证书、编制依据⑴、《地下铁道、轻轨交通工程测量规范》(GB50308-1999)⑵、《城市测量规范》(CJJ8-99)⑶、穗铁建总前期(2005)92 号关于印发《广州轨道交通施工测量管理细则(第二版)》的通知⑷、《工程测量规范》GB50026-93⑸、广州市轨道交通二、八号线延长线工程施工 11 标段土建工程承包合同二、工程概况2.1 工程位置广州市轨道交通二、八号线延长线工程施工 11 标段三元里〜江夏段位于广州市白云区西部旧机场跑道及绿化草坪上，线路走向为南北走向。具体位置见图 1-01。2.1工程位置本标段位于广州市天河区珠江新城核心规划区，工程包含 1 井、2 站、2 区间共计 5 个子单位工程，即：【中央广场站北盾构始发井】、【中央广场站〜市民广场区间】、【市民广场站】、【市民广场〜天河南一路盾构区间】、【天河南一路站】标段起迄里程为 Y(Z)DK2+016.81〜Y(Z)DK2+941.8，全长 924.99m。区间线路从中央广场站出发，沿规划珠江新城中轴线向北行，采用矿山法施工下穿金穗路，到达中央广场北盾构始发井后，采用盾构法施工下穿未开发荒地过市民广场站，由市民广场站二次始发后下穿黄埔大道，穿过天河南小区，基本沿六运二街北行，在天河南一路处下穿广州地铁一号线体育西站〜体育中心站区间隧道，到达设在宏城停车场内的天河南一路站。具体位置如图 1 所示。C1•“20O奴右^2^215m5 里 点终计设间区白~点终计点起计设间区江~点终计设间区江~LJ/2.2 工程范围本标段工程范围为：起迄里程 YDK22+937.392-YDK26+711.000,全长3773.608m,包括“三站四区间”共七个子单位工程，即三元里〜远景区间明挖段、远景站、远景〜白云新城区间、白云新城站、白云新城〜新市区间、新市站新市〜江夏区间（以下四区间分别简称“三〜远区间”、“远〜白区间”、“白〜新区间”、“新〜江区间”），见图 1-02。图 1-02 标段工程范围示意图2・3 线路桩点慨况本标段线路平面和竖直控制线...
