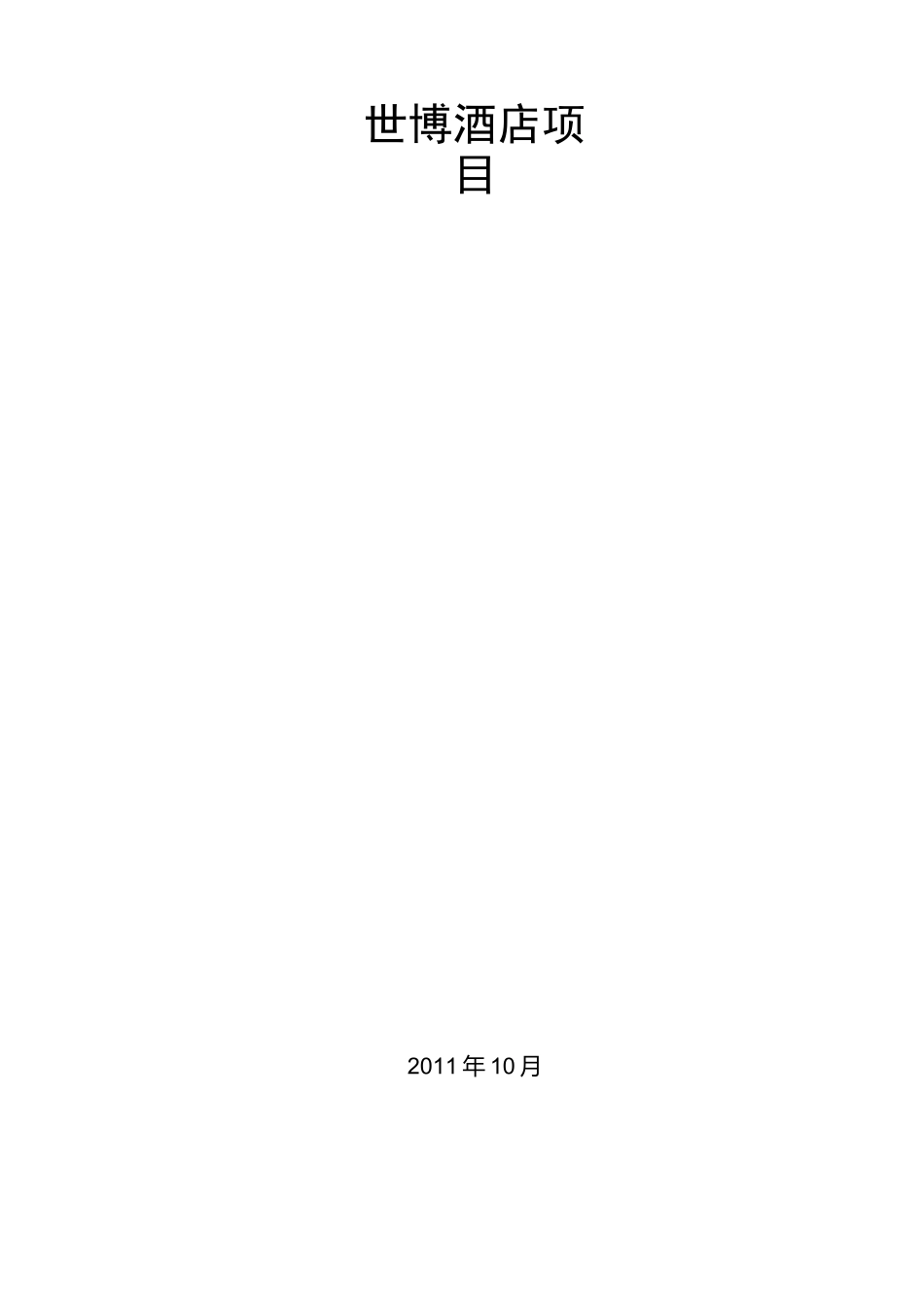

地下障碍物清理专项施工方案

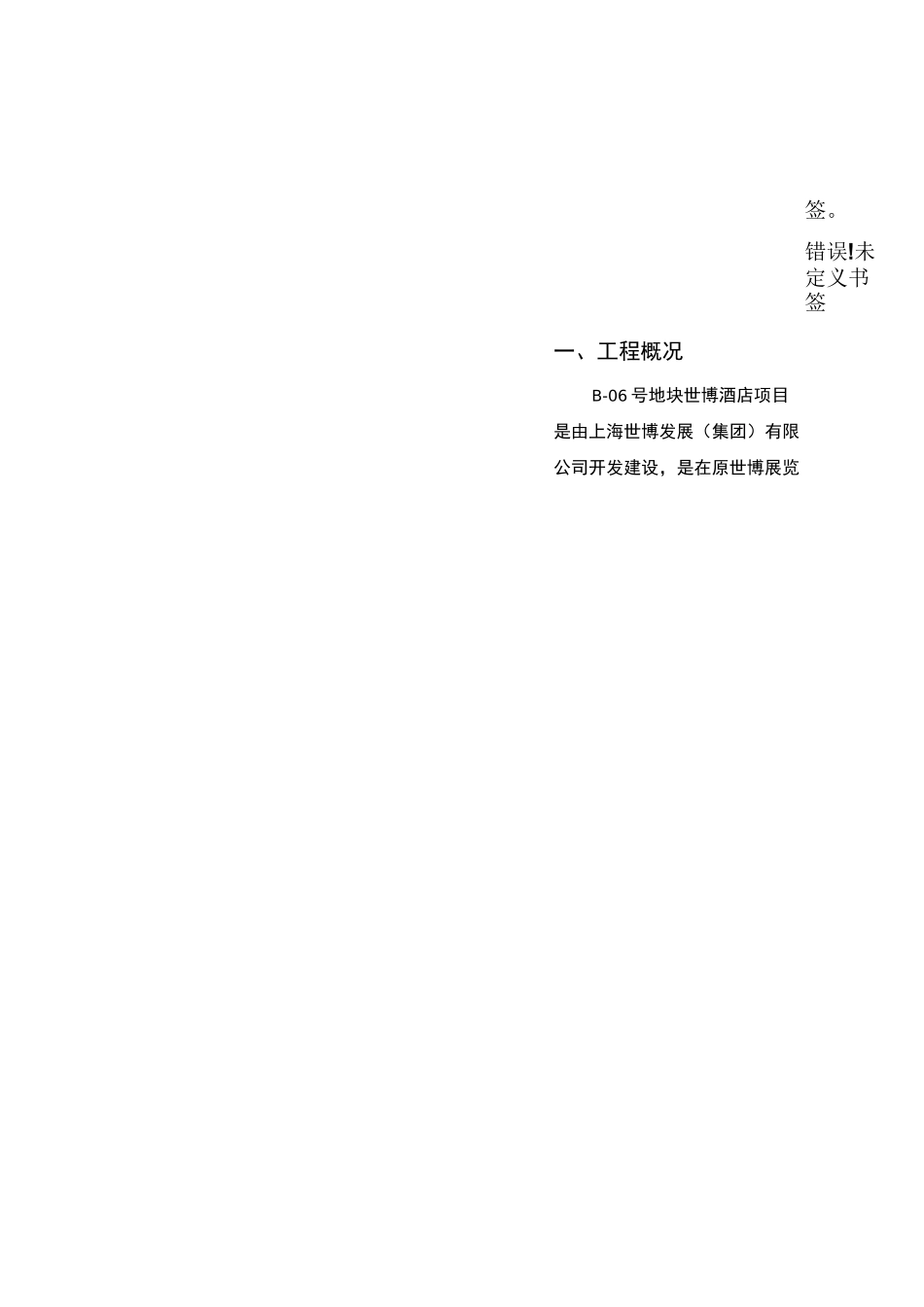

世博酒店项目2011 年 10 月一、工程概错误!未定义书签。三、清障措五、施工进度计六、质量保证措施错误!未定义书签。错误!未定义书签。二、地下障碍物简况错误!未定义书签。四、机械设备和人员组成错误!未定义书签。错误!未定义书签。错误!未定义书签一、工程概况B-06 号地块世博酒店项目是由上海世博发展（集团）有限公司开发建设，是在原世博展览馆基础上建设的 4 栋旅馆楼，裙楼，基地全地下室工程，桩基采用钻孔灌注桩，围护形式为地下连续墙（两墙合一）兼做地下室结构外墙。本工程地址位于原世博基地，世博大道以南，世博馆路以东、博成路以北。二、地下障碍物简况根据前期资料了解，此处早期为上海第三钢铁厂厂址，地下承台基础分部较广，且厚度较大，由于前期建设世博展览馆时未对该地下基础障碍物进行清理，也未得到具体的障碍物勘察报告，遂在正式施工开挖试桩基坑时有大部分桩位处遇明显障碍物，且障碍物埋深高差较大。依据试桩期间对地下障碍物的清障情况，该场地主要有以下几种障碍物类型：1、浅表层为杂填土，混有大量的碎石及混凝土块，埋深自地表下 1〜左右。（见下图）2、地下有钢筋混凝土基础底板、承台以及墙板、梁等，埋深自地表下 1〜5m 均有体现。（见下图）3、承台下有 350X350 混凝土方桩，有① 100 直径木桩等障碍，埋深 4〜5m 以下，具体深度不详，待拔桩后方能进一步确认。（见下图）三、清障措施（一）清障的必要性综合前期试桩清障情况，该场地障碍物分布广，种类多，埋藏深（地表以下米〜6 米均有障碍）且地下原有方桩及木桩深度不详，是后期清障工作的难点。因该项目桩基为钻孔灌注桩，围护为地下连续墙，这两种工艺对场地表面硬化及地质条件要求较高，所以为满足后期桩基工程、围护地下连续墙工程以及地下室土方开挖的施工的要求，拟定下列清障措施。计划先清除围护施工区域内障碍物，确保围护能顺利进行。（二）围护施工区域清障措施：因现场地下障碍物覆盖面较广，结合围护工程的地下连续墙施工（地下连续墙为两墙合一），以及考虑地下连续墙内外槽壁加固所需围护施工范围，首先将施工场地沿围墙 1 米向场地中间米范围内进行围护结构区域探障、清障工作（现场西侧为沿围墙 3 米向场地中间米范围）。（如下图所示）清障流程拟定由东北角开始，分两路向西南角（每 20m—块）逐个清障。1、沿地下室边线 20m—块，同步进行探障、清障工作。2、每块施工步骤：1）、施工前在施工区域围墙外，拉...
