ZYJ7电液转辙机维护讲义全

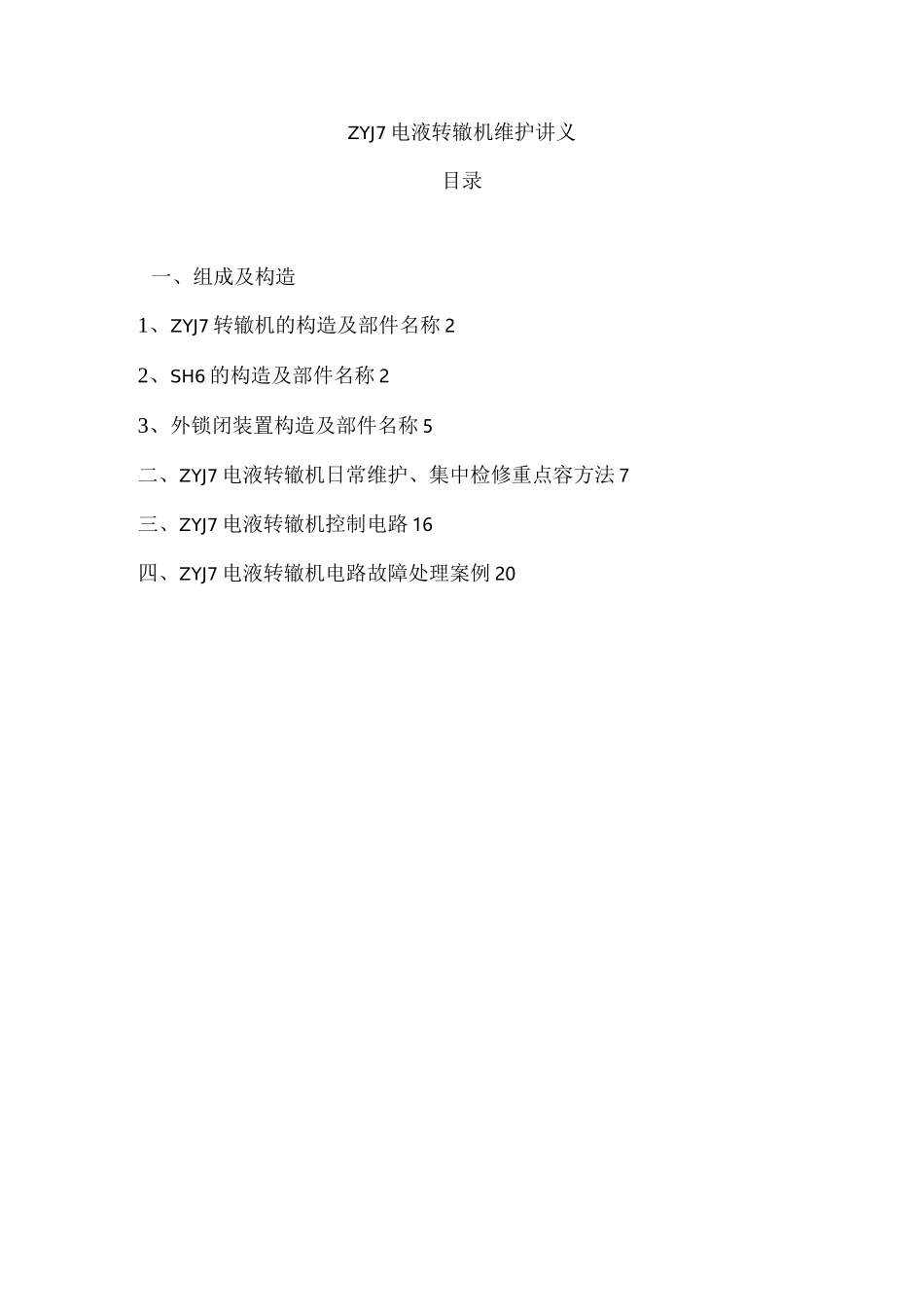

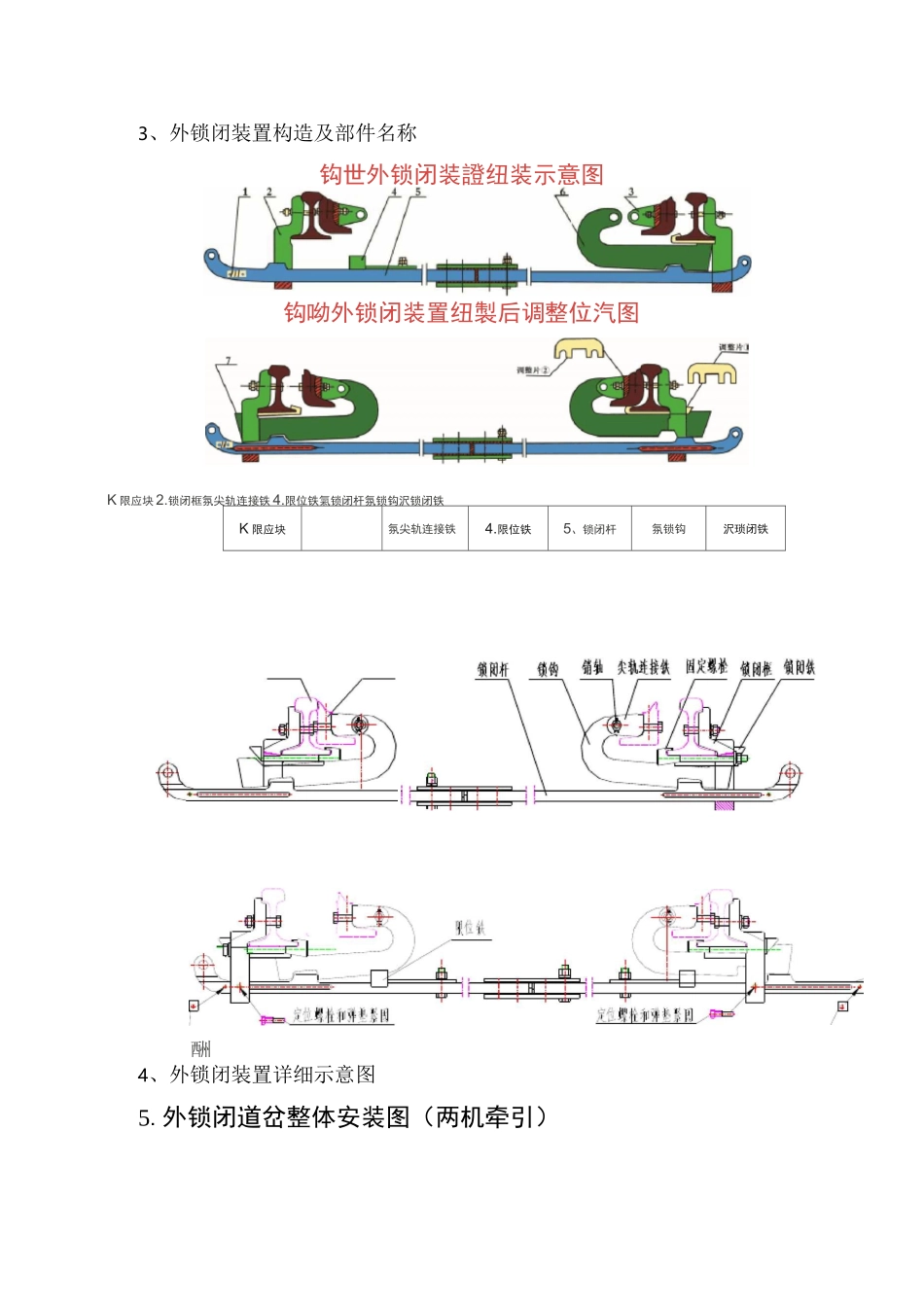

ZYJ7 电液转辙机维护讲义目录一、组成及构造1、ZYJ7 转辙机的构造及部件名称 22、SH6 的构造及部件名称 23、外锁闭装置构造及部件名称 5二、ZYJ7 电液转辙机日常维护、集中检修重点容方法 7三、ZYJ7 电液转辙机控制电路 16四、ZYJ7 电液转辙机电路故障处理案例 20L 傑护■2.阳缸3、師瓠挤忧接滞粗乩检査柱£动幡板7.泌a.痕示杆*动惟杆KI、锁虫I.探护■2.阳缸 3、油吗瓠挤鋭接版粗氛检査柱 6.动幡板儿衮蛇 fl.最示杆 9、训 t 杆 M.载诀 H*戟闭柱一、电液转辙机的组成及构造1、ZYJ7 转辙机的构造及部件名称ZYJ7 型业液转辙机外形及结构图札農示杆2.左全搏白■.注由玄4 宙»仇宦*MtXQL-awflrrt二渤陽帝育1S,至酱营庇阪 ait«m«監14.开黄19.厲雀20.动權 H2、SH6 转换锁闭器的构造及部件名称ZYJ7 世电液转辙机外形及結构图345(71E 严■■3、外锁闭装置构造及部件名称钩世外锁闭装證纽装示意图钩呦外锁闭装置纽製后调整位汽图K 限应块氛尖轨连接铁4.限位铁5、锁闭杆氛锁钩沢琐闭铁4、外锁闭装置详细示意图5.外锁闭道岔整体安装图（两机牵引）K 限应块 2.锁闭框氛尖轨连接铁 4.限位铁氣锁闭杆氛锁钩沢锁闭铁酬二、ZYJ7 电液转辙机日常维护、集中检修重点容、标准及方法（一）、ZYJ7 电液转辙机日常维护容1、设备无外界干扰和异状，斥离轨和基本轨之间无异物，各部绝缘无破损.外锁闭道岔安装装置绝缘包含以下几部分：①上检测杆绝缘②下检测杆绝缘③锁闭杆连接绝缘④动作连接铁绝缘⑤表示杆连接绝缘。绝缘不良造成的后果，从现场维修中已经发现的有，因绝缘不良造成牵引电流单轨条进入液压转辙机后，烧损液压转辙机油管问题；其次造成轨道电路故障。为此前期针对锁钩挡板螺栓及尖轨连接铁销轴安装错误，容易造成轨道电路故障等问题，段上专门下发的任务书，要求进行检查调整。如下图所示错误的装配情况。2、道岔密贴状态良好，尖轨、基本轨、心轨和翼轨的竖边部分无肥边，与滑床板接触良好，无掉扳现象。滑床板底部偏心轮髙度安装适中，防跳轮与尖轨不摩卡，基本轨钉字与尖轨间隙安装良好，无顶死现象。3、检查转换设备及安装外锁的紧固件、开口销、连接销、连接轴压扳，锁闭杆、表示杆防松螺母，紧固良好，无松动，各滑动面和连接销处应注油。4、油路系统各密封部无渗油现象，机清洁，观察整机在转换过程中无异声,检查锁闭杆、表示杆缺口符合要求，道岔开口正确无反弹、卡阻，表示良好；油量、油压、附合标准，动静接...
